Описание установки
Электрическая

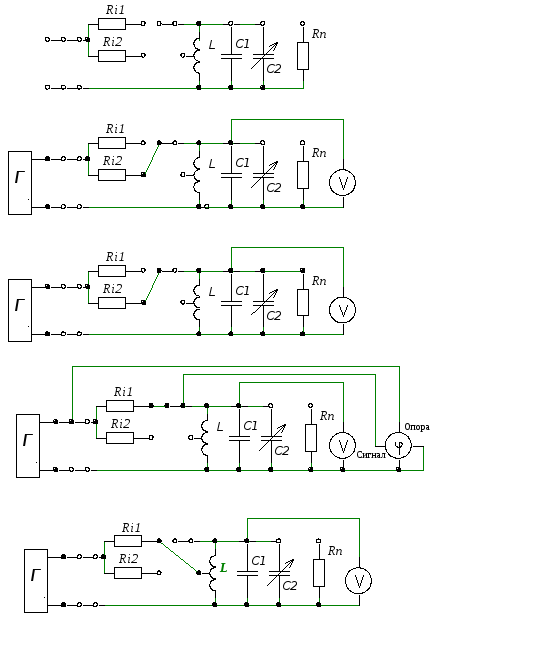

схема установки изображена на рис. 5.4.
Рис. 5.4
Параллельный контур образуется соединением индуктивности с параллельно включенными конденсатором постоянной емкости С1 и конденсатором переменной емкости С2 (401500 пФ). Генератор подключается к входным гнездам. Выходное сопротивление генератора много меньше резонансного сопротивления контура. Поэтому для исследования влияния внутреннего сопротивления генератора на характеристики контура, последовательно с ним включаются сопротивления Ri1 или Ri2. При Ri = Ri2 >> RО реализуется подключение параллельного контура к источнику тока. Использование сопротивления Ri1 соответствует случаю подключения контура к генератору с выходным сопротивлением соизмеримым с RО.
Выполнение работы
С
обрать цепь по схеме рис. 5.5. Установить на генераторе необходимые значения частоты. Изменением емкостиС2 настроить контур в резонанс.
Рис. 5.5
Снять резонансную кривую U(f) в диапазоне частот f = fР 2*П. Особенно тщательно провести измерения на резонансной частоте и на границах полосы пропускания. Построить полученную зависимость U(f). Определить по ней полосу пропускания П и добротность Q контура.
П
одключить нагрузку к контуру (рис. 5.6) и измерить полосу пропусканияПН.
Рис.5.6
Собрать цепь по схеме рис.5.7. Снять резонансные кривые U(f) и (f). Построить зависимость U(f) на одном рисунке с резонансной кривой п.2. Определить по кривой полосу пропускания ПЭ и добротность QЭ цепи.
Рис. 5.7
Подключить генератор с внутренним сопротивлением Ri = Ri1 к контуру частично (рис.5.8). Определить полосу пропускания цепи ПЭ’.
Рис. 5.8
Контрольные вопросы
Какой вид имеют частотные характеристики ZВХ(f) и ВХ(f) параллельного контура?
Как зависит добротность параллельного контура от сопротивления генератора и нагрузки?
Как зафиксировать состояние резонанса в контуре (рис.5.6) по показаниям вольтметра и фазометра?
С какой целью используется частичное подключение генератора и нагрузки к контуру?
Какой вид имеют частотные характеристики параллельного контура при частичном подключении генератора к контуру в широком диапазоне частот?
Библиографический список
Зевеке Г.В., Ионкин П.А., Нетушил А.В., Страхов С.В. Основы теории цепей, 5-изд., перераб. М.: Энергоатомиздат, 1989. 527с.
Бессонов Л.А. Теоретические основы электротехники, Электрические цепи, М.: Гардарики, 2002. 638 с.
Попов В.П. Основы теории цепей: Учебник для вузов. М.: Высшая школа, 2003. 575 с.
Содержание
Лабораторная работа №1. Исследование линейных цепей
со смешанным соединением элементов………………...……………...1
Лабораторная работа №2. Исследование линейной цепи
постоянного тока……………………………………………………..….6
Лабораторная работа №3. Исследование нелинейной цепи постоянного тока………………………………………………….....…..8
Лабораторная работа №4. Исследование простейших линейных цепей синусоидального тока………………………......……………....11
Лабораторная работа №5. Исследование параллельного колебательного контура………………………………………………..14
Библиографический список……………………………………………19
