Выполнение работы

1. Исследование режима в цепи RC. Собрать цепь по схеме рис. 4.1. Установить частоту и напряжение согласно заданию. Записать в табл. 4.2 показания приборов. Экспериментальную величину Z_ВХ рассчитывают на основании показаний приборов. Сравнить результаты эксперимента с расчетными. Убедиться, что напряжение источника равно геометрической сумме напряжений на емкости и резисторе.

2. Исследование режима в цепи RL. Заменить конденсатор (схема на рис. 4.1) катушкой индуктивности. Выполнить измерения и расчеты аналогичные для цепи RC, их результаты занести в табл. 4.3

3. Исследование режима в цепи RLC. Собрать цепь по схеме рис. 4.2. Записать в табл. 4.3 показания приборов и расчетов, выполненных на основе этих показаний. Изменяя частоту источника, добиться изменения характера входного сопротивления, наблюдая за показаниями фазометра.

Контрольные вопросы

1. Как связаны между собой мгновенные значения токов и напряжений на элементах R, L, C?

2. Записать выражения для комплексного сопротивления индуктивности и емкости.

3. Дать полное название следующим величинам: i, I_m, İ_m, I, İ; u, U_m, U_m, U, U; z, Z, R, X.

4. Записать выражения для перехода от показательной формы записи комплексного сопротивления Z к алгебраической, также обратного перехода от алгебраической формы к показательной.

5. Построить качественно векторную и потенциальную диаграммы для схемы, заданной преподавателем.

Лабораторная работа № 5 исследование параллельного колебательного контура Цель работы

Экспериментальное исследование частотных характеристик параллельного колебательного контура и влияния сопротивления генератора и нагрузки на избирательные свойства контура.

Подготовка к работе

1. Изучить рассматриваемую тему по конспекту лекций и одному из учебников [1-3].

2. Для схемы рис. 5.1 при R_i = R_i2 рассчитать значение емкости из условия резонанса токов на заданной частоте f_Р, добротность Q, полосу пропускания П и сопротивление контура на резонансной частоте R_O. Данные для расчета взять из табл.5.1, а результаты занести в табл.5.2 ( R_L – сопротивление потерь в индуктивности ).

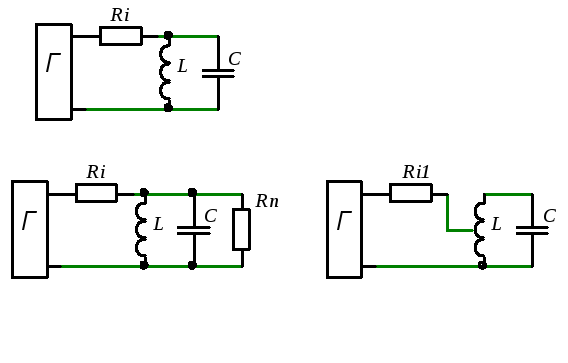

Рис.5.1 Рис.5.2

Таблица 5.1

№ бригады	1	2	3	4	5	6	7	8
fР, кГц	50	50	45	50	45	40	45	35
U, В	3.0	3.0	3.0	3.0	3.0	3.0	2.5	2.5
Ri1, кОм	5.1	4.3	5.6	5.1	8.2	9.1	9.1	9.1
Ri2, кОм	300	330	370	370	390	510	560	510
L, мГн	1.4	1.7	2.1	2.2	2.4	3.5	3.7	4.1
RL, Ом	17	18	22	25	24	30	27	30
Rn, кОм	30	30	36	36	39	47	47	51
Квкл	0.59	0.53	0.56	0.56	0.51	0.57	0.57	0.59

Таблица 5.2

Величина	Q	QН	QЭ	QЭ’	П	ПН	ПЭ	ПЭ’
Расчет
Эксперимент

1. Рассчитать комплексные значения токов и построить векторную диаграмму.

2. Рассчитать добротность Q_н и полосу пропускания П_н при подключении сопротивления нагрузки R_n контуру (рис.5.2).

3. Для схемы рис. 5.1 при R_i = R_i1 рассчитать добротность цепи Q_э с учетом влияния внутреннего сопротивления генератора и полосу пропускания П_э.

4. Рассчитать добротность Q_Э’ и полосу пропускания П_Э’ при частичном подключении генератора к контуру (рис. 5.3).

5. Подготовить ответы на контрольные вопросы.

Рис. 5.3
