Рисунок 2.11. – Разрез оконного блока с тройным остеклением.
2.7. Двери.
2.7.1. Подбор дверных блоков по каталогу.
Двери жилых зданий проектируются, как правило, деревянными, остеклёнными или глухими, одно- и двуполые. Размер дверей по ширине принимаются в зависимости от условий эвакуации, переноса вещей, мебели, а также от назначения помещения. Минимальная ширина дверного проёма на путях эвакуации должна быть не менее – 0,8 м. Ширина дверных проёмов в кухнях – 0,8 м, в ванную и уборную – 0,7 м, в жилые комнаты – 0,8 м. Высота дверных проёмов в кухнях, жилых комнатах, уборных, ваннах – не менее 2 метров. Входные двери в здание делают с притворами. Вход в здание оборудуется тамбуром глубиной не менее 1,2 метра. Входные двери в здание открываются по направлению выхода из здания. Двери входа в квартиры открываются внутрь.
Для обеспечения притока воздуха под внутренними дверями делают зазор не менее 0,02 метра.
Все сведения о дверях находятся в таблице 2.8.
Таблица 2.8. – Спецификация дверного заполнения.
Марка двери по плану |
Марка двери по ГОСТ 6629-88 |
Рзмеры проёма |
Размеры блока |
Количество штук |
Эскиз двери |
Д-1 |
ДН21-13АЩП |
2110Х1310 |
2071Х1274 |
1 |
|
Д-2 |
ДГ21-9 |
2110Х910 |
2071Х870 |
3 |
|
Продолжение таблицы 2.8.
Марка двери по плану |
Марка двери по ГОСТ 6629-88 |
Рзмеры проёма |
Размеры блока |
Количество штук |
Эскиз двери |
Д-3 |
ДО21-8 |
2110Х810 |
2071Х770 |
9 |
|
Д-4 |
ДГ21-7 |
2110Х710 |
2071Х670 |
6 |
|
2.8. Лестницы.
В соответствии с заданием в проектируемом здании применяются лестницы из железобетонных ступеней по железобетонным косоурам. Сведения об элементах лестниц сведены в таблицу 2.9. Отдельные крепления деталей лестниц показаны на рисунке 2.11.
Таблица 2.9. – Спецификация элементов лестниц.
Наименование элемента |
Марка |
Количество |
Вес |
Эскиз |
Основная ступень |
|
23 |
120 |
|
Косоур |
|
|
|
|
Продолжение таблицы 2.9.
Наименование элемента |
Марка |
Количество |
Вес |
Эскиз |
Подкосоурная балка |
|
|
|
|

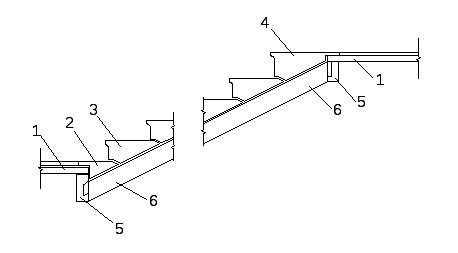

Рисунок 2.12. – Детали сопряжений элементов лестниц.
1 – плита площадки; 2 – нижняя фризовая ступень; 3 – основная ступень;
4 – верхняя фризовая ступень; 5 – подкосоурная балка; 6 – косоур.
2.9. Крыша.
Крыша представляет собой совокупность конструкционных элементов, завершающих здание, имеют несущую часть (стропила) и ограждающую часть (кровля). Крыша предназначена для защиты здания от атмосферных воздействий (дождь, снег). Несущая часть крыши представлена настойными дощатыми стропилами.
2.9.1. Кровля.
Кровля – это ограждающая часть крыши. Состоит из обрешетки и покрытия. Основное назначение кровли защита от атмосферных осадков. В соответствии с задание в проектируемом здании предусмотрена рубероидная кровля. Крепится к обрешетке на битумную мастику. Система водоотвода в проектируемом здании в соответствии с п. 1.49 предусматривается неорганизованная, то есть вода с кровель сбрасывается на землю непосредственно с края отвеса на всём его протяжении.
2.9.2. Стропила.
Несущими элементами, воспринимающими вес кровли и временные нагрузки (снег, ветер) в скатной крыше служат стропильные конструкции, стропильные балки с уложенной на них обрешеткой. Балочная стропильная конструкция четырёх скатной крыши решена в виде наклонных стропил, основным элементом которых являются балки, укладываемые под углом сообразно уклону кровли на наружные и внутренние опоры (наклонные стропила). Основным элементом наклонных стропил являются стропильные ноги и поддерживающие их стойки, подкосы, прогоны. Стропильные ноги в четырёх скатной крыши опираются нижними концами на мауэрлат (подстропильный брус), верхним на коньковый прогон. Прогоны опираются на стойки, устанавливаемые на внутреннюю несущую стену и на торцовые стены. Стойки изготавливают из наслойных досок суммарным сечением 12х12см. Для уменьшения прогиба прогонов и стропильных ног их подпирают подкосами такого же сечения, что и стойки. Нижним торцом стойки опираются на продольный брус – лежень. В негоже врезаются поперечные подкосы. Поперечные подкосы устанавливаются под всеми стропильными ногами. Стойки стропила схватываются горизонтальными распорками.
Мауэрлат является опорным брусом, служащим для передачи и равномерного распределения давления от стропил на стены. Мауэрлат изготавливают из наслойных досок суммарным сечением 14х16см. Стропильные ноги изготавливают из наслойных досок суммарным сечением 12х16см. Расстояние в осях между стропилами принимаем 1200 мм.
Нижние концы стропильных ног кроме врубки в мауэрлат дополнительно прикрепляют скруткой из проволоки. К концам стропильных ног на величену карниза прибивают коротыши из досок – кобылки, поставленных на ребро. По кобылкам, вдоль ската по всему карнизу, прибивают карнизные щиты из досок, которые служат основанием для настила и крепления кровли. Чтобы избежать распора, сопряжение стропильных ног в коньке должно быть прочным. Прочность достигается врубкой верхних концов стропильных ног, постановкой накладок, скреплением нагелями. Давление от верхних концов стропильных ног на внутренние опоры передаётся посредством прогонов, стоек. Прогоны делают из брусьев сечением 12х18см. Для повышения жосткости стропил предусматривают ригели.
Рисунок 2.13. – Разрез крыши.
1 Мауэрлат; 2 ригель; 3 кровля; 4 скоба; 5 стропильная нога; 6 прогон; 7 стойка; 8 подкос; 9 лежень.
