2.4.4. Теплотехнический расчет чердачного перекрытия.
Чердачное перекрытие отделяет жилой этаж от чердака. Конструирование несущих элементов чердачного перекрытия основывается на тех же принципах, что и межэтажное. И должно отвечать тем же требованиям, что и межэтажное.
Таблица 2.5. – Теплофизические характеристики материалов перекрытия.
Материал слоя |
δ, м |
|
|
Извесково-песчаная штукатурка |
0,03 |
1600 |
0,81 |
Плита перекрытия |
0,22 |
2500 |
2,04 |
Минераловатные плиты |
Х |
200 |
0,076 |
Принимаем утеплитель – жесткие минераловатные плиты на битумном связующем. Произведём подбор чердачного перекрытия, начиная с подбора толщины утеплителя в покрытии. Подбор производится из условия энергосбережения:
-
Определим ГСОП=60000С×сут.
-
По таблице 1б* определим Rтр0 для покрытия.
Rтр0=4,6
При условии: , где
Рисунок 2.9. – Чердачное перекрытие.
, тогда ;
;
;
Принимаем толщину утеплителя 330 мм.
2.5. Полы.
Полы устанавливаются по перекрытиям или по грунту. Верхний слой пола, непосредственно подвергающийся эксплутационным воздействиям, называют покрытием или чистым полом.
2.5.1. Требования к полам.
Полы должны обладать следующими основными качествами: хорошим сопротивлением различным механическим воздействиям (истиранию при ходьбе, ударам), малым теплоусвоением, бесшумностью при ходьбе, малым пылеобразованием и возможностью лёгкой отчистки, экономичностью, индустриальностью устройства, ровной, но не скользкой поверхностью. Полы должны иметь красивый вид и соответствовать архитектуре интерьера. Полы в мокрых помещениях должны быть влагостойкими и водонепроницаемыми, в пожароопасных помещениях – огнестойкими.
2.5.2. Конструктивное решение полов.
Для санитарных узлов выполняются керамические полы. Пол в жилых помещениях, линолеум по неотесанным доскам. Выбранный тип полов соответствует требованиям, перечисленным в пункте 2.5.1.
Полы устанавливают по перекрытиям и непосредственно по грунту. Верхний слой пола, непосредственно подвергающийся эксплутационным воздействиям, называется покрытием или чистым полом.
2.5.3. Экспликация полов.
Таблица 2.6. – Экспликация полов.
Тип пола |
Наименование помещения, где принят тип пола |

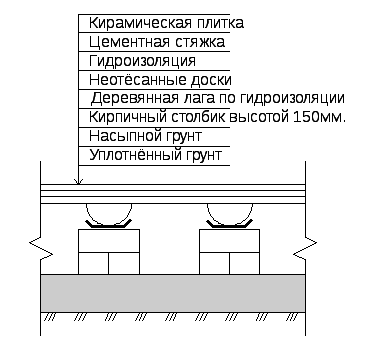

Схематический чертёж пола и краткое описание |
Первый этаж. |
||
1 |
Кухни, общие комнаты, спальни, прихожие, коридоры.
|
|
2 |
Санитарные узлы. |
|
3 |
Тамбура |
|
Второй этаж. |
||
4 |
Кухни, общие комнаты, спальни, прихожие, коридоры. |
|
Продолжение таблицы 2.6.
Тип пола |
Наименование помещения, где принят тип пола |
Схематический чертёж пола и краткое описание |
5 |
Санитарные узлы. |
|
2.6. Окна.
2.6.1. Подбор оконных блоков по каталогу в зависимости от размеров оконных поёмов.
Таблица 2.7. – Спецификация оконного заполнения.
Эскиз |
Марка оконного блока по ГОСТ 16289-86 |
Марка окна по плану |
Размер оконного блока |
Размер проёма |
Количество |
Масса, кг. |
|
ОР15-12 |
О-1 |
1460Х1170 |
1510Х1220 |
13 |
45 |
|
ОР15-18 |
О-2 |
1460Х1770 |
1510Х1820 |
6 |
64 |
2.6.2. Определение типа оконного заполнения из условия теплопередачи.
Требуемое сопротивление теплопередачи для окон жилых зданий
Должно выполнятся условие: .
Требуемому сопротивлению соответствует тройное остекление в деревянных переплётах так как здание проектируется в районах с расчётной зимней температурой ниже -310С.
2.6.3. Конструктивное решение оконного заполнения.
Коробки в кирпичных стенах укрепляют в проёмах ершами, забиваемыми в швы кладки или в деревянные антисептированные вкладыши. Каждый вертикальный брусок коробки укрепляют в двух местах. Зазор между коробкой и кладкой проёма проконопачивают паклей, вымоченной в гипсовом растворе. Приталоки оштукатуривают снаружи и внутри.
В спаренном переплёте соединение переплётов осуществляется на винтах. Для создания воздухообмена в помещениях предусматривают окна с форточками. Конструктивное решение оконного заполнения приводится на рисунке 2.10.
