2.2.4. Определение толщины наружной стены из условия теплопередачи.
Ограждающие конструкции здания по своим теплотехническим свойства должны обеспечивать в помещении необходимый температурно-влажностный режим и ограничивать теплопотери здания в течении отопительного периода. Таким образом общее сопротивление теплопередачи должно быть не менее , определённое из условий санитарной гигиены. Исходные данные для расчета заносятся в таблицу 2.3.
Таблица 2.3. Теплофизические характеристики материалов стен.
Наименование материала |
|
|
|
1. Известково-песчаная штукатурка |
0,03 |
1600 |
0,81 |
2. Кирпич обыкновенный |
0,51 |
1800 |
0,81 |
3. Пенополиуретан |
Х |
60 |
0,041 |
Определяем требуемое сопротивление теплопередачи из условия санитарной гигиены:
tВ – температура внутреннего воздуха, tВ=200С.
tН – средняя температура наружного воздуха наиболее холодной пятидневки, tН=-310С.
п – коэффициент, учитывающий положение ограждающей конструкции по отношению к наружному воздуху; для наружных стен п=1.
ΔtН – нормативный перепад температур внутреннего воздуха и внешней поверхности ограждения, ΔtН=40С.
αВ – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, αВ=8,7.
=1,47 - из условия санитарной гигиены.
По условиям экономической эффективности:
=f(ГСОП)
где ГСОП – градусо-сутки отопительного периода, 0С×сут.
ГСОП=(tВ-tОТ.П.)·ZОТ.П.
tОТ.П – температура средняя за отопительный период, tОТ.П=-9,70С.
ZОТ.П. – продолжительность отопительного периода, ZОТ.П.=200сут.
ГОСП≈6000 0С×сут.
По таблице 1δ* по интерполяции определяем =3,5.
Из двух значений выбираем большее =3,5, и составляем уравнение при =.
Принимаем толщину утеплителя 120 мм. При этом полная толщина наружной стены составляет:
120+510+30=660 мм.

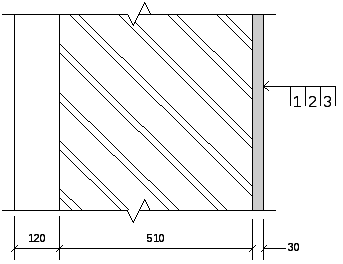

1. Цементно-песчаная штукатурка.
2. Кирпичная кладка.
3. Пенополиуретан.
Рисунок 2.4. Конструкция наружной стены.
2.3. Перегородки.
2.3.1. Характеристика перегородок.
По назначению перегородки жилых зданиях подразделяются на: межкомнатные, межквартирные и для санитарных узлов. Межквартирные перегородки должны удовлетворять повышенным требованиям звукоизоляции по сравнению с межкомнатными. Перегородки кухонь и санитарных узлов должны быть влагостойкими.
Назначение перегородок – отделять помещения в здании друг от друга и обеспечивать необходимую звукоизоляцию между ними.
В соответствии с заданием перегородки кирпичные, толщиной в ½ кирпича армированные круглой арматурной сталью d=6 мм, укладываемых в швы кладки через каждые 6 рядов кирпича. Штукатурка устраивается мокрой.
Кирпичная кладка.
Арматура.
Извесково-песчаная штукатурка.
Рисунок 2.5. – Схема перегородки.
2.3.2. Конструкционное решение перегородок.
