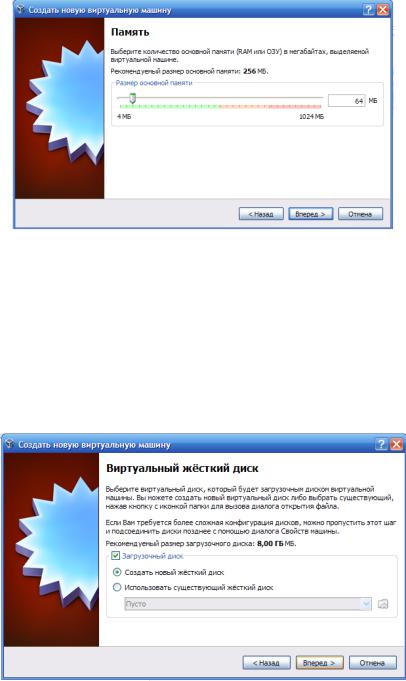

Рисунок 24 – Установка размера оперативной памяти
Следующим этапом мастер установки предложит вам выбрать тип жесткого диска, используйте настройки предложенные мастером по умолчанию и нажмите «Вперед», рисунок 25.
Рисунок 25 – Создание жесткого диска этап 1

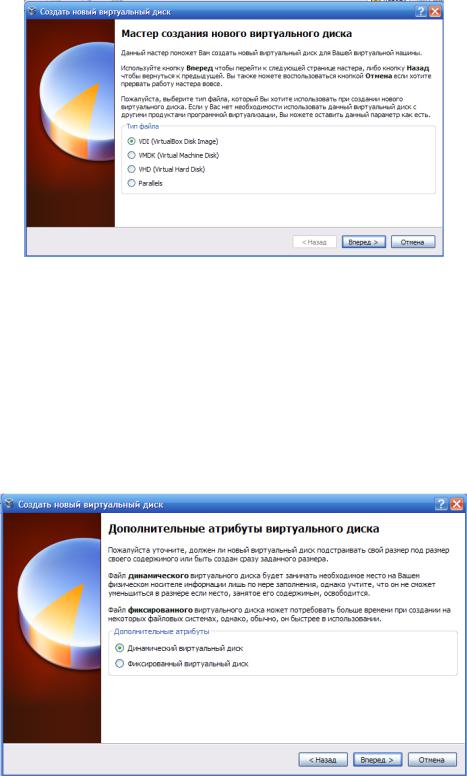

В следующем окне мастер предложит вам указать тип файла, в котором будет храниться виртуальный жесткий диск. Используйте значение по умолчанию и нажмите «Вперед», рисунок 26.
Рисунок 26 – Создание жесткого диска этап 2
В следующем окне мастер предложит вам выбрать тип виртуального диска «Динамический» или «Фиксированный», выбираем динамический, так как в этом случае установленная операционная система будет занимать столько места сколько ей на самом деле необходимо, рисунок 27.
Рисунок 27 - Создание жесткого диска этап 3
В следующем окне рисунок 28 мастер предложит вам выбрать расположение и максимально допустимый размер файла, в котором будет храниться виртуальный жесткий диск, для наших целей достаточно 128
Мбайт, по умолчанию файл с виртуальным жестким диском сохраняется в
C:\Documents and Settings\Admin\VirtualBox VMs\Linux PC1\Linux PC1.vdi,
нажмите «Вперед».
Рисунок 28 - Создание жесткого диска этап 4
В последнем окне мастер покажет вам итоговое окно о тех параметрах,
которые вы устанавливали входе работы мастера, если они вас устраивают,
то нажмите кнопку «Создать», в результате в окне VirualBox Менеджера появится созданная вами операционная система, рисунок 29.
Рисунок 29 – Создание виртуальной машины.
После того как была создана гостевая операционная система,
необходимо в ее настройках указать путь к файлу образа операционной системы (CorePlus-current.iso, TinyCore-current.iso), для этого в окне
VirtualBox менеджера щелкните правой кнопкой мыши по виртуальной машине и в контекстном меню выберите пункт «Свойства», рисунок 30.
Перед вами откроется окно настроек виртуальной машины, в данном случае окно называется «Linux PC1 – Свойства».
а |
б |
|

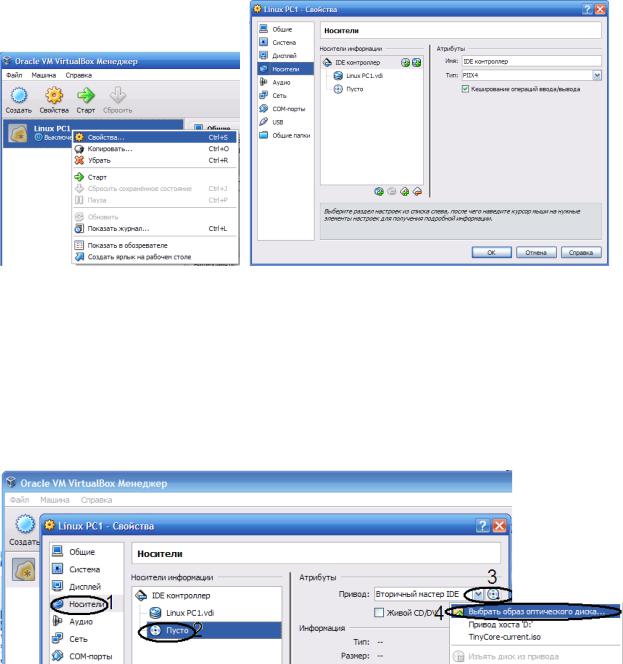

Рисунок 30 – Свойства виртуальной машины |
В окне «Linux PC1 – Свойства» в крайнем левом столбце выберите пункт носители (цифра 1) как показано на рисунке 31.
Рисунок 31 – Подключение образа операционной системы этап 1

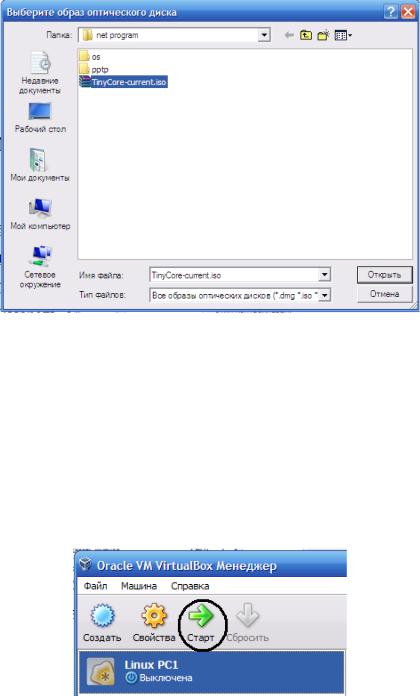

Затем в поле «Носители информации» выберите значок в виде компакт диска (цифра 2), в поле «Атрибуты» нажмите на кнопку «Настроить привод оптических дисков» (цифра 3), в контекстном меню выберите пункт
«Выбрать образ оптического диска» (цифра 4), затем в открывшемся окне зайдите в каталог, куда был сохранен образ операционной системы, и
нажмите кнопку открыть, рисунок 32.
Рисунок 32 - Подключение образа операционной системы этап 2
После чего в окне «Linux PC1 – Свойства» нажмите кнопку «ОК»,
теперь можно запустить виртуальную машины для этого в окне VirtualBox
менеджера выберите операционную системы Linux PC1 и нажмите кнопку
«Старт», рисунок 33.
Рисунок 33 - Запуск операционной системы.
Перед вами появится два окна. В окне информации будет предупреждение о том, что курсор мыши будет захвачен, прочитайте эту информации внимательно, нажмите кнопку «ОК», для предотвращения захвата необходимо нажать правую кнопку ctrl. В другом окне начнется загрузка операционной системы, в этом же окне вам предложат выбрать тип загрузки, выберите «Boot TinyCore» и нажмите Enter. По окончанию загрузки перед вами будет окно следующего вида рисунок 34.

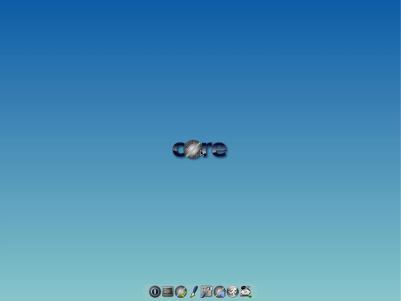

Рисунок 34 – Окно операционной системы TinyCore
2.2 Создание петлевых интерфейсов для VirtualBox машин
Поскольку в ходе выполнения лабораторных работ потребуется более одной виртуальной машины, а, следовательно, и более одного петлевого интерфейса. Для создания петлевых интерфейсов можно воспользоваться средствами VirtualBox, для этого в окне VirtualBox менеджера зайдите в меню Файл=>Свойства, рисунок 35.

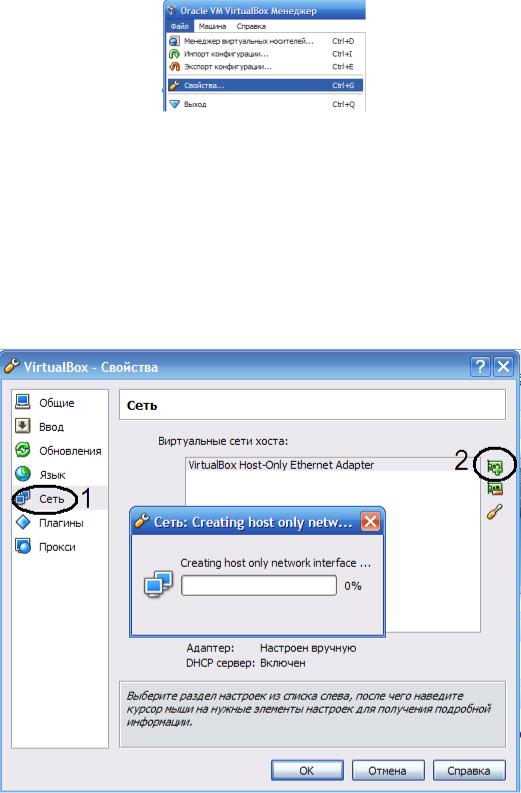

Рисунок 35 – свойства VirtualBox
В открывшемся окне «VirtualBox – Cвойства», рисунок 36, выберите пункт «Сеть», а затем нажмите кнопку добавление сетевого адаптера. В
результате будет создан еще один петлевой интерфейс VirtualBox Host-Only Network #2, который также будет создан и в сетевых подключениях.
Рисунок 36 – Создание петлевого интерфейса
2.3 Подключение VirtualBox машин к GNS3
После создания виртуальной машины ее необходимо подключить к
GNS3, для этого необходимо связать петлевой интерфейс VirtualBox HostOnly Network с гостевой операционной системой. Для этого необходимо зайти в свойства виртуальной машины, как это показано на рисунке 30. Затем выбрать пункт сеть, а в строке «Тип подключения» выбрать пункт
«Виртуальный адаптер хоста», рисунок 37.

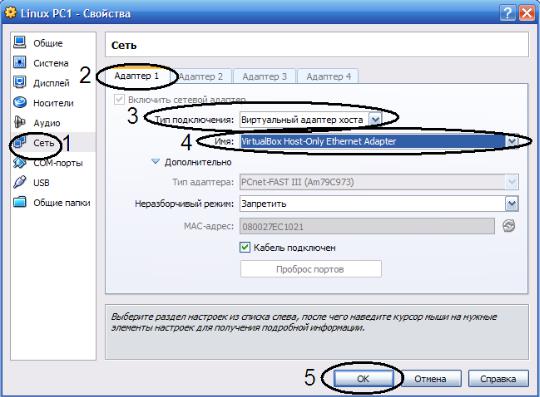

Рисунок 37 – Подключение виртуального адаптера
Затем необходимо проследовать инструкциям, описанным в разделе
1.4, только в качестве подключаемого интерфейса выбрать VirtualBox HostOnly Network.
3. Сетевой анализатор трафика WireShark
Данная программа предназначена для мониторинга передаваемых данных через интерфейсы телекоммуникационных устройств, и необходима для выполнения всех лабораторных работ, последнюю версию программы можно загрузить с официального сайта разработчика http://www.wireshark.org/download.html. Инсталляция WireShark, является простой, достаточно проследовать инструкциям мастера установки.
Для перехвата пакетов в среде GNS3 необходимо собрать топологию и выбрать канал связи, на котором будет осуществлен захват передаваемых пакетов, пример запуска захвата пакетов показан на рисунке 38. По каналу связи щелкните правой кнопкой мыши и из контекстного меню выберите
«Start capturing». После чего перед вами появится окно «Захват» рисунок 38
б.
а б

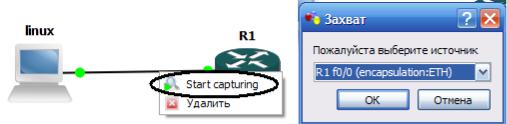

Рисунок 38 – Захват пакетов этап 1
В окне «Захват» в строке «Пожалуйста выберите источник» из списка выберите тот канал и метод инкапсуляции, который вы собираетесь захватить, после чего нажмите кнопку «Ок». В поле «Захват пакетов» появится имя устройства с интерфейса, которого будут захватываться пакеты, рисунок 39

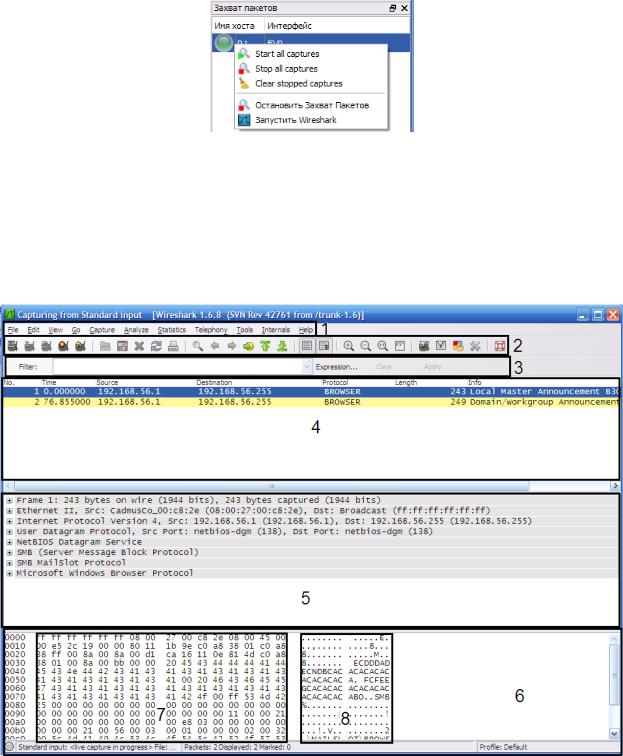

Рисунок 39 – захват пакетов этап 2
Щелкните правой кнопкой мыши по имени устройства, в открывшемся контекстном меню выберите пункт «Запустить Wireshark». Перед вами откроется окно программы WireShark, рисунок 40.
Рисунок 40 – Окно программы Wireshark
На рисунке 40 цифрами обозначены следующие поля:
1- строка меню;
2- панель инструментов;
3- панель для поиска пакетов удовлетворяющих условию фильтра;
