5.3. Общая модель протокола для наземных интерфейсов utran

5.3.1. Общие сведения

Структуры протоколов в наземных интерфейсах UTRANпостроены в соответствии с одной и той же общей моделью протокола. Эта модель показана на рис. 5.5. Структура основана на том принципе, что уровни и плоскости являются логически независимыми друг от друга, и при необходимости, отдельные части структуры протоколов могут в будущем изменяться, тогда как прочие части остаются нетронутыми.

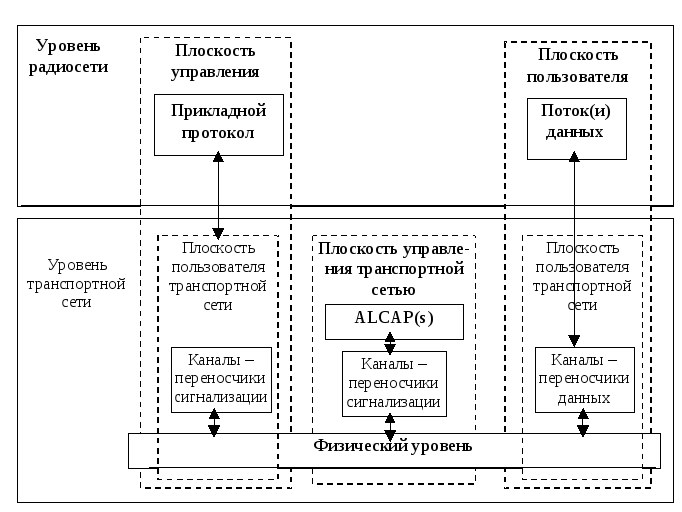

Рис. 5.5. Общая модель протокола для наземных интерфейсов UTRAN.

5.3.2. Горизонтальные уровни

Структура протокола состоит из двух основных уровней: уровня радиосети и уровня транспортной сети. Все вопросы, относящиеся к UTRAN, видимы только для уровня радиосети, а уровень транспортной сети представляет стандартную технологию транспортирования (передачи), которая выбрана для использования в UTRAN, но без каких-либо специальных изменений дляUTRAN.

5.3.3. Вертикальные плоскости

5.3.3.1. Плоскость управления

Плоскость управления используется для всей управляющей информации, ориентированной непосредственно на UMTS. Она включает в себя прикладной протокол (т.е.RANAPвIu,RNSAPвIurиNBAPвIub) иB-канал сигнализации для передачи сообщений прикладного протокола.

Помимо прочего, прикладной протокол используется для установления B-каналов кUE(т.е.B-канал радиодоступа вIuи в последующем вIurиIub). В структуре с тремя плоскостями параметрыB-канала в прикладном протоколе не привязаны непосредственно к технологии плоскости пользователя, а скорее являются общими параметрамиB-канала.

B-канал сигнализации для прикладного протокола может быть, а может не быть того же типа, что иB-канал сигнализации дляALCAP(пакета прикладных программ линии управления доступом). Он всегда устанавливается с помощью действийOM(центра по эксплуатации и обслуживанию).

5.3.3.2. Плоскость пользователя

Вся информация, передаваемая и принимаемая пользователем, например, кодированная речь при речевом вызове или пакеты при соединении с Интернет, предаются через плоскость пользователя. Плоскость пользователя включает в себя поток(и) данных и B-канал(ы) данных для потоков данных. Каждый поток данных характеризуется одним или несколькими протоколами фреймов, указанных для этого интерфейса.

5.3.3.3. Плоскость управления транспортной сетью

Плоскость управления транспортной сетью используется для всего управления сигнализацией на транспортном уровне. Она не включает в себя никакой информации уровня радиосети. Она содержит протокол ALCAP, который необходим для установления транспортныхB-каналов для плоскости пользователя. Она включает такжеB-канал сигнализации необходимый дляALCAP.

Плоскость управления транспортной сетью представляет собой плоскость, которая действует между плоскостью управления и плоскостью пользователя. Введение плоскости управления транспортного уровня позволяет прикладному протоколу в плоскости управления радиосетью быть полностью независимым от технологии, выбранной для B-канала данных в плоскости пользователя.

Когда используется плоскость управления транспортной сетью, транспортные B-каналы дляB-канала данных в плоскости пользователя устанавливаются следующим образом. Во-первых, имеется входное сигнализационное сообщение (транзакция) от прикладного протокола на плоскости управления, которое запускает установлениеB-канала данных с помощью протоколаALCAP, специально предназначенного для технологии плоскости пользователя.

Независимость плоскости управления и плоскости пользователя предполагает, что имеет место входное сигнализационное сообщение ALCAP. Следует отметить, чтоALCAPможет и не использоваться для всех типовB-каналов данных. Если сигнализационное сообщение (транзакция)ALCAPотсутствует, то плоскость управления транспортной сетью вообще не требуется. Это тот случай, когда используются каналы дляB-каналов с заранее заданной конфигурацией. Следует также отметить, что протоколALCAPв плоскости управления транспортной сетью не используются для установленияB-канала сигнализации для прикладного протокола или дляALCAPпри работе в реальном масштабе времени.

B-канал дляALCAPможет быть или не быть того же типа, что иB-канал для прикладного протокола. СпецификацииUMTSпредполагают, чтоB-канал дляALCAPвсегда устанавливается с помощью действий по эксплуатации и обслуживанию (OM) и не определяют подробно этот момент.
