6 Спецификация

6 Создание спецификации сборочного чертежа

Создание файла спецификации

6.1 Для создания новой спецификации выполните команду Файл – Создать или нажмите кнопку Создать на панели Стандартная.

6.2 В диалоговом окне укажите тип создаваемого документа Спецификация и нажмите кнопку ОК.

6.3 На экране появится окно новой спецификации. Нажмите кнопку Сохранить на панели Стандартная.

6.4 В поле Имя файла диалогового окна сохранения документов введите название сборочного чертежа, для которого создается спецификация.

6.5 Нажмите кнопку Сохранить.

6.6 В окне Информация о документе просто нажмите кнопку ОК. Поля этого окна заполнять не обязательно.

Создание разделов спецификации

6.7 На панели инструментов выберите Добавить раздел .

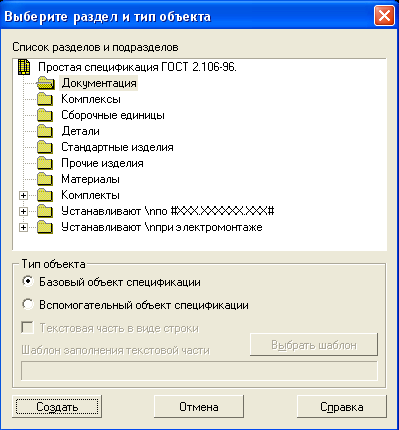

6.8 В появившемся окне укажите раздел Документация.

6.9 Нажмите кнопку Создать.

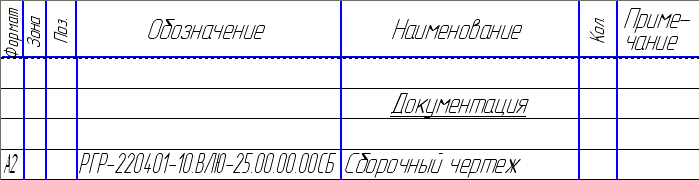

6.10 Заполните графы строки в разделе спецификация. В графе Формат укажите формат листа, на котором выполнен сборочный чертеж, в графе Обозначение запишите обозначение сборки, в графе Наименование запишете Сборочный чертеж.

6.11 Нажмите кнопку Ввод объекта .

6.12 Для того, чтобы в разделе Документация ввести еще одну строку, нажмите на панели инструментов кнопку Добавить вспомогательный объект .

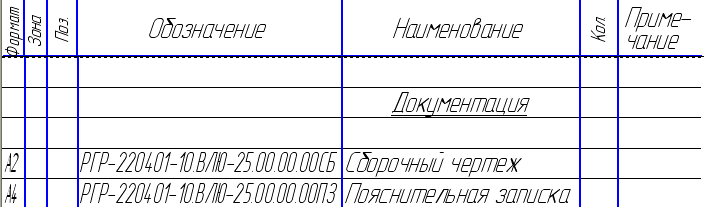

6.13 Заполните следующую строку, введя данные о пояснительной записке.

6.14 Нажмите кнопку Ввод объекта .

6.15 Для добавления следующего раздела в спецификацию вновь нажмите кнопку Добавить раздел .

6.16 Если сборочный чертеж, записанный в документации, состоит из нескольких подсборок, то необходимо выбрать раздел Сборочные единицы и записать в соответствующей графе обозначение каждой сборочной единицы.

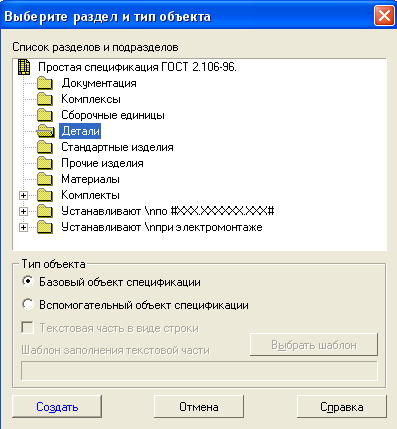

В рассматриваемом примере сборочных единиц нет, поэтому в качестве следующего раздела выберите Детали.

6.17 Для того, чтобы записать каждую деталь в данном разделе, необходимо на панели инструментов выбрать вкладку Базовый объект . Это позволяет системе автоматически сортировать детали в порядке возрастания их обозначений.

6.18 В графе Формат проставьте формат листа чертежа детали.

6.19 В графе Поз. укажите позицию каждой детали. Номера позиций начинаются с 1 и идут по мере возрастания.

6.20 В графе Обозначение введите обозначения детали в соответствии с ее обозначением в трехмерной модели.

6.21 В графе Название укажите название детали, совпадающее с названием ее трехмерной модели.

6.22 В графе Кол. проставьте количество одинаковых деталей.

6.23 Нажмите кнопку Ввод объекта .

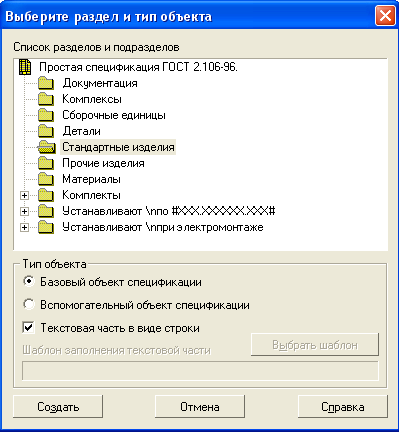

6.24 После указания всех деталей, входящих в сборку, выберите раздел Стандартные изделия. Включите галочку Текстовая часть в виде строки.

6.25 В графе Поз. укажите номер позиции стандартного элемента (в рассматриваемом примере это подшипник), прибавив к номеру позиции последней детали число на единицу меньшее количества пустых строк до раздела Стандартные изделия.

6.26 Для задания наименования изделия установите курсор в графе Наименование. Выберите используемый подшипник из Библиотеки стандартных изделий (5.11 – 5.14).

6.27 В графе Кол. введите количество подшипников в сборке.

6.28 Нажмите кнопку Ввод объекта .

6.29 Аналогичным образом укажите в спецификации винты и шайбы.

Заполнение основной надписи спецификации

6.30 Для заполнения основной надписи на панели управления перейдите в режим Разметки страниц .

6.31 Двойным щелчком мыши по основной надписи войдите в режим ее редактирования. Заполните графы в соответствии с приведенным примером.

6.32 Для переключения в режим создания спецификации нажмите на панели управления кнопку Нормальный режим .

Обозначение позиций на сборочном чертеже

После создания файла спецификации необходимо проставить позиции на сборочном чертеже в соответствии с номерами позиций элементов в спецификации.

6.33 Для простановки позиций компонентов сборочного чертежа на панели инструментов Обозначения выберите вкладку Обозначение позиций .

6.34 Щелкните левой кнопкой мыши на элементе, позицию которого необходимо указать, и разместите элемент позиции на чертеже.

6.35 В поле Текст на панели инструментов появится номер присваиваемой позиции.

6.36 При необходимости номер позиции можно редактировать. Для этого нажмите левой кнопкой мыши на поле Текст и измените значение позиции в появившемся окне.

6.37 Нажмите кнопку ОК.

6.38 Нажмите кнопку Создать объект .

6.39 Позиции крепежных элементов (винта и шайбы) проставляются совместно. В окне Введите текст указания позиции введите позицию винта, затем нажмите Enter и на следующей строке проставьте позицию шайбы.
