Деревянные Лестницы
Деревянные лестницы, как и железобетоны, можно собирать из мелкоразмерных элементов или монтировать из сборных маршей. Устраивают их по косоурам или, что чаще, по тетивам. В лестницах по тетивам несущие элементы маршей (наклонные балки) располагают не под ступенями, как в косоурных, а сбоку. Тетивы изготовляют из досок толщиной 6-8 и шириной 20-24 см, устанавливаемых на ребро. На площадочные балки их опирают в специально вырезанные гнезда. В боковых гранях тетив, обращенных внутрь марша, выбирают пазы на глубину 2-3 см, в которые укладывают проступи и подступенки. Проступь делают обычно из двух сплачиваемых вшпунт досок толщиной 4-5 см, а подступенок — из одной доски толщиной 2-2,5 см.

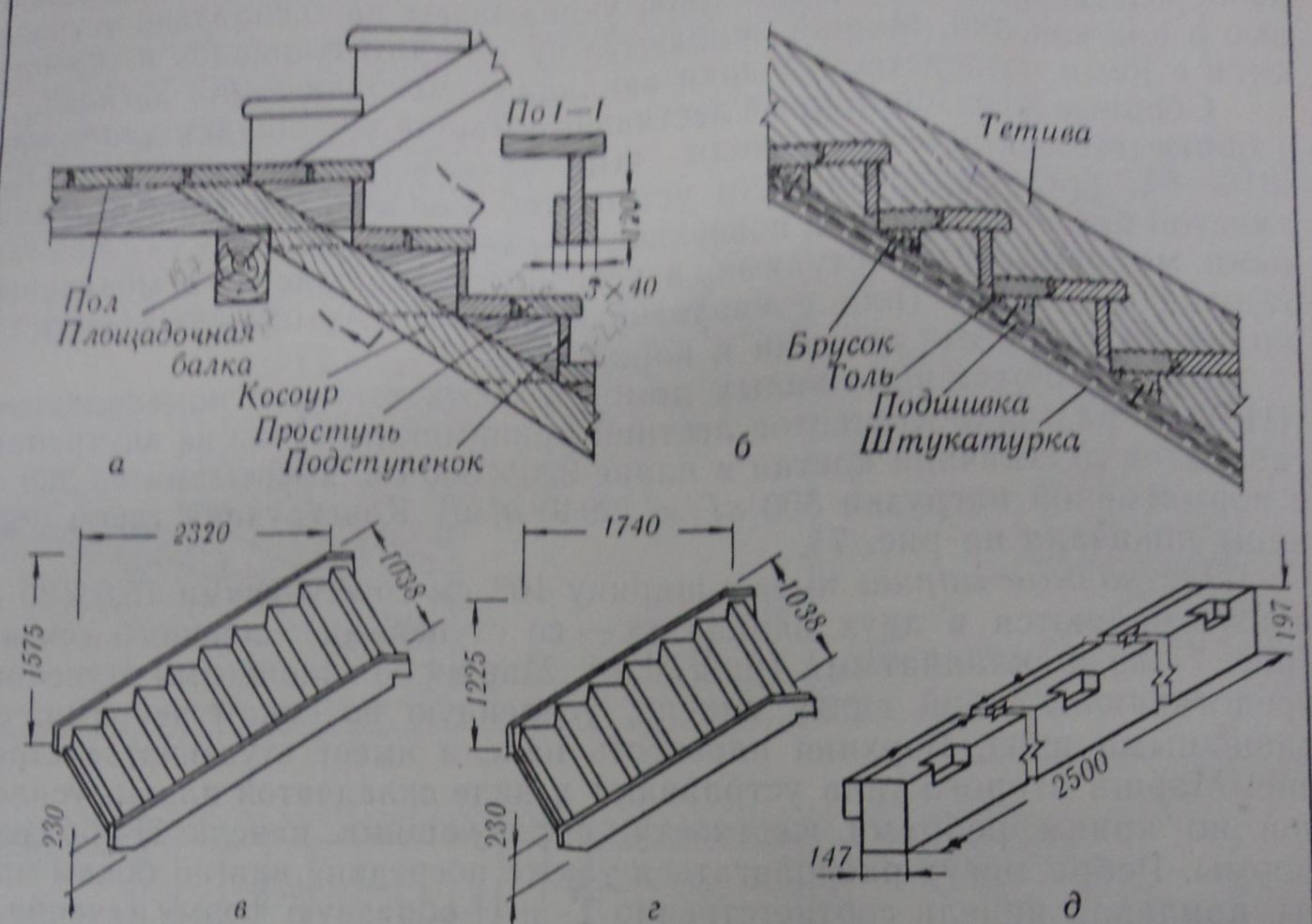

Косоуры в деревянных лестницах могут изготовляться из брусьев и досок. В лестницах с брусчатыми косоурами проступи укладывают на вырезы в косоурах, что ослабляет их и приводит к небходимости увеличивать сечение брусьев. Более экономичны по затрате лесоматериалов лестницы по дощатым косоурам, одна из конструкций которых показана на рис.
Площадки и марши деревянных лестниц по тетивам и косоурам в зависимости от архитектурных и противопожарных требований могут оставаться снизу открытыми рис. подшиваться чистоостроганными досками или оштукатуриваться по черной подшивке рис. 72. Чтобы подшивка и штукатурка при мытье лестниц не промокали, поверх подшивки обычно укладывают толевую изоляцию.
Деревянные лестницы по косоурам и тетивам чаще всего делают двухмаршевыми, виутриквартирные с целью экономии полезной площади устраивают также одномаршевыми с забежными ступенями.
Крупноэлементные сборные деревянные лестницы монтируются из цельных маршей и подкосоурных балок, изготовляемых по номенклатуре деревянных изделий для 1-, 2-этажных жилых домов. Действующая номенклатура предусматривает для секционных домов применение маршей основных лестниц двух типов: с девятью рис. и семью рис. подъемами со ступенями 17,5x29 см и шириной марша 103,8 см. Проступи этих лестниц изготовляются из досок толщиной 4,4 и 3,7 см. Подкосоурные балки имеют сечение 14,7X19,7 см, длину — 250 см рис.Марши внутриквартирных лестниц выпускаются шириной 80 см с 5, 7, 8 и 10 ступенями и длиной в плане соответственно 92, 138, 161 и 207 см, а по высоте — 105, 147, 168 и 210 см.

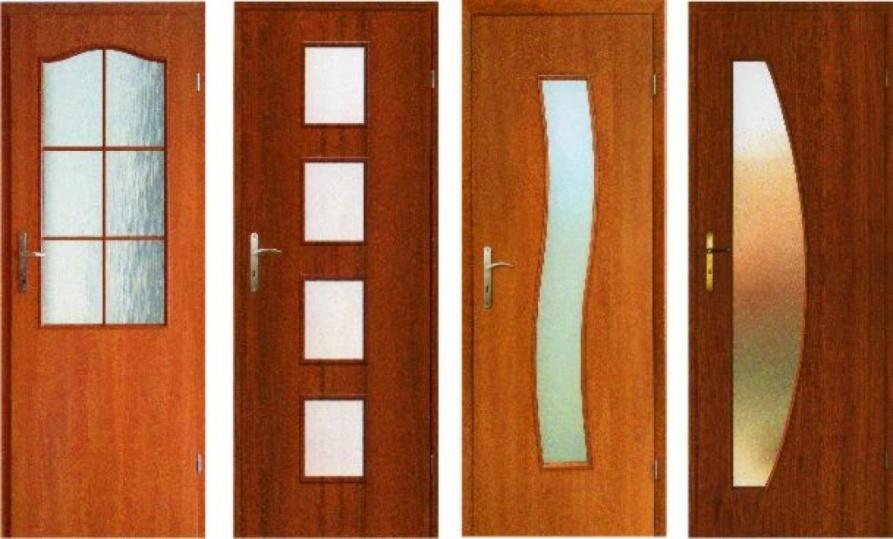

Двери
Двери – подвижное заполнение дверного проема. Двери служат для сообщения между помещениями. Двери состоят из устанавливаемых в разрабатываемом проемах стен и перегородок дверных коробок и дверных полотен. В здании наружные двери щитовые остеклённые и глухие, высотой 1800 мм и ширенной 900 мм, 800мм, 700 мм. Двери внутренние щитовой конструкции. Щитовое дверное полотно состоит из рамки, образуемой обвязанными брусками, сплошного или решетного типа и облицовочное с двух сторон из фанеры, древесно-волокнистых плит и пластика.

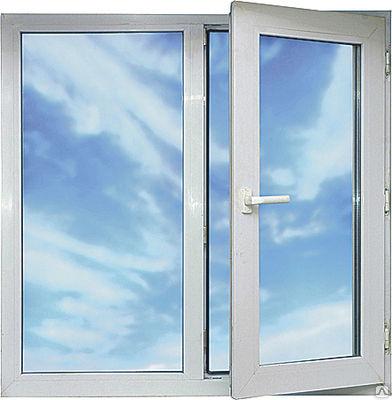

Окна
Освещение комнат может быть обеспеченно через вертикальные и горизонтальные проемы в стенах и покрытиях. По СНиПам определяются размеры окон и их расположение. Для жилых зданий площадь окна должна быть 1/8 площади пола помещения. Освещение квартир естественное и искусственное. В кухне и санитарных узлах предусмотрена вентиляция с естественной тягой непосредственно из помещения.
Отделка
Наружная отделка:
Красный облицовочный кирпич с расшивкой швов придают зданию прекрасный вид.
Цоколь – облицован плиткой «дикий камень».
Внутренняя отделка:
Стены жилых комнат отделывают штукатуркой с последующей шпатлевкой и оклейкой обоев. Санузлы и ванные комнаты отделываются с керамической плиткой полностью, как стены, так и полы.
Полы в жилых комнатах покрывают линолеумом.
Стены лестничных клеток штукатурятся и шпатлюются декоративной шпатлевкой и красятся в свтло-зеленный цвет.
На палы лестничных клеток кладут керамогранит.
Инженерное оборудование.
Водопровод - хозяйственно-питьевой от наружной сети с напором на вводе 33,44 м.
Канализация - бытовая в наружную сеть.
Внутренние водостоки - в наружную сеть.
Отопление - водяное секционное система однотрубная с радиаторами типа «МС-140» для расчетных температур -20°С; -25°С.
Температура теплоносителя 150-70°, вариант - с конвекторами «Универсал»
Вентиляция - естественная с выбросом воздуха в теплый чердак последующим его удалением через центральную вытяжную шахту.
Горячее водоснабжение - централизованное от наружной сети, расчетный
напор у основания стояков 9,1 м.
Газоснабжение - от наружной сети к кухонным плитам.
Электроснабжение - от наружной сети, напряжение 380/220 В.
Освещение - лампами накаливания и люминесцентными лампами.
Устройство связи - радиотрансляция, телефонизация, телевидение,
рамочное- переговорное устройство.
Оснащение здания.
Оборудование кухонь и санузлов, газовые плиты, мойки, унитазы, ванны,
умывальник.
Лифт - не используется.
Мусоропровод - не используется.
