Первый этап расчета:
Определяем требуемое сопротивление теплопередачи
R0=n(Тв - Тп)/ ∆Тпαв=1(22-(-23))/4,5*8,3=1,2 м2ч°С/Ккал
Сопротивление теплопередачи данной конструкции
Ro=1/αн+R1+R2+R3+R4+1 /αв= 1 /αн+δ1/λ1+δ2/λ2+δ3/λ3+δ4/λ4+1/αв=
=1/23+0,12/0,65+0,12/0,04+0,38/0,76+0,02/0,93+1/8,3=3,86 м2ч°С/Ккал
r0>r0tр=>3,86>1,2
Второй этап расчета
Определяем градусы-сутки отопительного периода - ГСОП
ГСОПвнут.=(Tв-Tот.пер.)*Zот.пер.=(22-(-8,1)*213=6411
Отсюда:
6000-6411=-411
6000-4000=2000
Rmax6000 = 3,5
R0тр=3,5-0,19=3,31
По второму способу R0 соответствует теплотехническому расчету
Глубина промерзания г. Новотроицка равна 190 см.
Район по весу снегового покрова 3.
Вес снегового покрова 100 кН/м2
Скоростной напор ветра равна 450 Н/м2

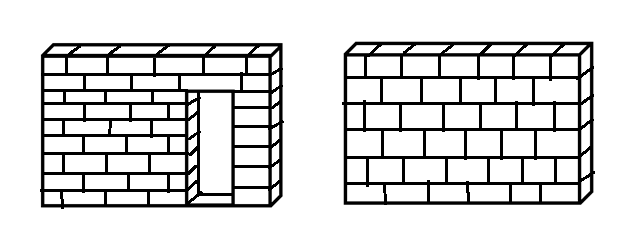

Перегородки
Перегородки - вертикальные конструкции, разделяющие помещения друг от друга. Опорами для перегородок являются несущие элементы перекрытий. Опирать перегородки на конструкции пола не допускается.
При устройстве перегородок для улучшения их звукоизолирующих способностей необходимо учитывать следующие правила: в капитальных зданиях их нельзя устанавливать на чистые полы; их надо ставить на растворе непосредственно в бетон.
Крепление перегородок осуществляется специальной скобой (к потолку)
закладываемые между панелями покрытия в шов или с помощью стальных пластин.
Панели - перегородки, примыкающие друг к другу, сверху скрепляют между собой стальными подкладками. Перегородки проектируемого здания -гипсобетонные с толщиной 120 мм.
Покрытия и перекрытия
Перекрытия представляют собой горизонтальные несущие конструкции, опирающиеся на несущие стены. Одновременно перекрытия связывают между собой стены, значительно повышают их устойчивость и увеличивает пространственную жесткость здания в целом.
Железобетонные перекрытия являются наиболее надежными и долговечными, и поэтому настоящее время находят повсеместное применение в гражданском строительстве.
Плиты покрытия и перекрытия в проектируемом здании железобетонные, многопустотные.
Сборные железобетонные плиты перекрытий в ходе установки жестко заделываются в стенах с помощью анкерных креплений и скрепляются между собой сварными или арматурными связями. Швы между плитами замоналичивают раствором таким образом что получаем жестко закрепленные горизонтальные панели.
Полы
Полы устраивают по перекрытию или непосредственно по грунту. Верхний слой пола, подвергающаяся эксплутационным воздействиям, называются покрытием.
В зависимости от наличия зданий и характера функционального процесса, полы должны удовлетворять следующим требованиям: прочность, износоустойчивость, малая теплопроводность, легко поддается отчистке и т.д.
Полы во влажных помещениях должны быть водонепроницаемыми.
По способу устройства полы разделяются: монолитные, рулонные и штучные. Полы в ванных комнатах, санузла устраиваются из штучных материалов – керамической плитки.

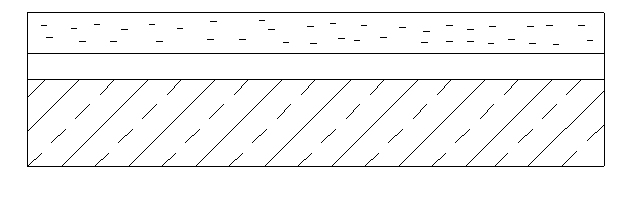

Полы в жилых помещениях устраиваются из рулонных материалов - линолеума на тепло-звуковой основе.
Линолеум - 10 мм.
Цементная стяжка - 40 мм.
Утеплитель - 40 мм.
Железобетонная плита - 220 мм.
