Лабораторная работа № 3 исследование однофазных выпрямителей
Цель работы – ознакомиться с принципиальными схемами и исследовать работу однополупериодной, двухполупериодной со средней точкой и мостовой схем выпрямителей; оценить влияние емкостного сглаживающего фильтра на форму выходного напряжения.
Используемое оборудование:
испытательный стенд со схемами выпрямителей;
двухканальный осциллограф;
сетевой понижающий трансформатор;
цифровой вольтметр.
Программа работы
1. Изучите принципиальную схему однополупериодного выпрямителя (рис.2.1.). Присоедините ко входу схемы вторичную обмотку понижающего трансформатора (~220/6 В). К выходу схемы присоедините участок стенда, содержащий набор резисторов нагрузки и конденсаторы фильтра.
С помощью осциллографа снимите и зарисуйте осциллограммы работы выпрямителя на активную нагрузку (Rн = 620 Ом, конденсатор фильтра С отключен) для следующих величин:
входного напряжения Uвх;
выходного напряжения Uн;
напряжения на диоде UVD;
тока нагрузки Iн.
Рис.3.1
С помощью цифрового вольтметра измерьте следующие напряжения:
действующее значение входного напряжения Uвх;
среднее значение выходного напряжения Uн.
Падение напряжения на диоде в прямом направлении U и максимальное обратное напряжение Uобр.max определите по осциллограмме падения напряжения на диоде UVD.3 Общий вид осциллограммы приведён на рис. 3.2
Рис. 3.2
Средний ток нагрузки Iн определяется расчетным путем:
.
Проведите аналогичное осциллографирование и измерение вышеуказанных величин с подключенным конденсатором фильтра С (ключ S замкнут, рис.3.1). В дополнение к этим величинам снимите осциллограмму тока заряда конденсатора С (на резисторе Rш).
По результатам измерений заполните соответствующие графы в табл.3.1.
Таблица 3.1
Схема выпрямителя |
Активная нагрузка Rн=620 Ом |
Активная нагрузка с емкостным фильтром С= 100 мкФ
| ||||||||
Uвх В |
Uн В В |
Iн мА мА |
U В |
Uоб В |
Uвх В |
Uн В |
Iн мА
|
U В |
Uоб В | |
Однополупериодная |
|
|
|
|
|
|
|
|
|
|
Двухполупериодная со средней точкой трансформатора |
|
|
|
|
|
|
|
|
|
|
Двухполупериодная мостовая |
|
|
|
|
|
|
|
|
|
|

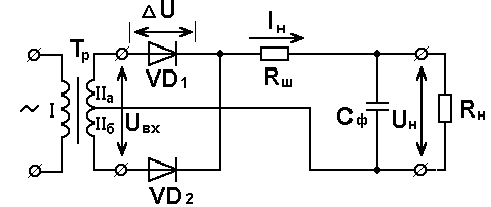

2. Изучите принципиальные схемы двухполупериодного выпрямителя со средней точкой трансформатора (рис.3.3) и мостового выпрямителя (рис.3.4.) и проведите исследования, аналогичные п.1.
Сравните одноименные осциллограммы и измеренные величины для разных схем выпрямителей между собой и оцените величины пульсаций напряжения на их выходах.
Рис.3.3
Рис.3.4
Сравните двухполупериодные схемы выпрямителей (рис.3.3 и 3.4) между собой и объясните их достоинства и недостатки с точки зрения выбора параметров диода и трансформатора, подтвердите своё объяснение результатами измерений.
Контрольные вопросы
Изобразите принципиальную схему выпрямителя и объясните принцип работы соответствующей схемы:
- однополупериодной;
- двухполупериодной со средней точкой трансформатора;
- двухполупериодной мостовой.
2. Какие достоинства и недостатки имеют каждая из вышеперечисленных схем выпрямителей?
3. Изобразите осциллограммы входного, выходного и падения напряжений на диоде для однополупериодной и двухполупериодной схем выпрямителей.
4. Объясните значения параметров пульсирующего напряжения при работе выпрямителя без сглаживающего фильтра.
5. Объясните назначение трансформатора в схеме выпрямителя.
6. Объясните назначение конденсатора сглаживающего фильтра С.
7. По каким параметрам подбираются диоды для различных схем выпрямителей?
