6. Ящики общие алс
Назначение. Общие ящики автоматической локомотивной сигнализации предназначены для защиты усилителя и дешифратора от механических повреждений и атмосферных влияний. Общий ящик по черт. 524.50.60 устанавливается на тепловозах, дизель-поездах, электровозах и электросекциях, работающих как на постоянном, так и на переменном токе.
Некоторые конструктивные особенности. Для ввода монтажных проводов от других приборов автоматической локомотивной сигнализации, связанных с усилителем и дешифратором, в ящике по черт. 524.50.60 предусмотрены четыре отверстия, армированные резиновыми втулками.
Уплотняющие прокладки обеспечивают надежное предохранение общего ящика от попадания пыли.
Каждый ящик имеет внутреннюю амортизацию. Контактные пружины клеммных колодок амортизационной панели должны обеспечивать надежный контакт с клеммами дешифратора и усилителя, создавая контактное нажатие не менее 1,5 Н на контакт.
Все болтовые и винтовые соединения предохранены от самоотвинчивания.
Монтаж ящиков выполняется проводом ПМВГ сечением 0,75 мм2. Наращивание монтажных проводов спайкой и скруткой не допускается.
Общие ящики снабжены устройством для опломбирования.
Условия эксплуатации. Общие ящики устойчиво выполняют свои функции при температуре от —40 до +40°С, относительной влажности (65±15)%, в условиях вибрации с частотой 10—150 Гц и ускорении до 10 м/с2 (1 g).

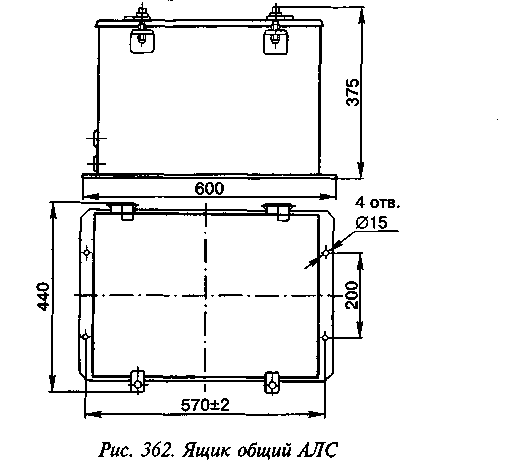

Габаритные размеры общего ящика показаны на рис. 362; масса ящика без аппаратуры — 28 кг, с аппаратурой 62 кг.
7. Комплекты аппаратуры автоматической локомотивной сигнализации непрерывного действия типов алснв-1-д и алснв-1-дб

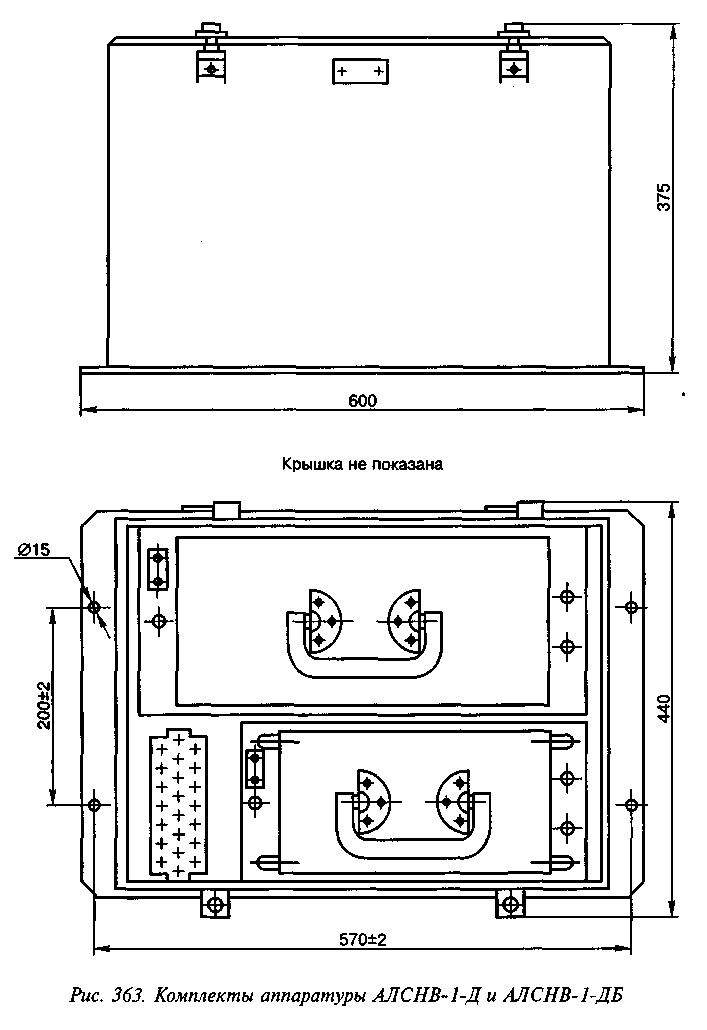

Аппаратура автоматической локомотивной сигнализации непрерывного действия по заказу может поставляться комплектно (рис. 363).
Аппаратура АЛСН имеет два варианта исполнения:
— АЛСНВ-1-Д — для эксплуатации в составе числовой кодовой АЛСН;
— АЛСНВ-1-ДБ — для эксплуатации совместно с устройством контроля бдительности машиниста УКБМ.
В состав аппаратуры АЛСНВ-1-Д (черт. 81110-00-00) входят следующие изделия:
— усилитель УК-25/50М-Д (черт. 81111-00-00), предназначенный для усиления кодовых сигналов, получаемых из рельсовой цепи приемными локомотивными катушками и для передачи их на дешифратор;
— дешифратор ДКСВ-1-Д (черт. 81113-00-00), предназначенный для расшифровки кодовых сигналов и для управления в соответствии с ними огнями локомотивного светофора и электропневматическим клапаном;
— ящик общий (черт. 524.50.60), предназначенный для защиты усилителя и дешифратора от механических повреждений.
В состав аппаратуры АЛСНВ-1-ДБ (черт. 81110-00-00-02) входят следующие изделия:
-усилитель УК-25/50М-Д (черт. 81111-00-00);
-дешифратор ДКСВ-1-ДБ (черт. 81113-00-00-02), предназначенный для совместной работы с устройством контроля бдительности машиниста УКБМ;
— ящик общий (черт. 524.50.60).
При оборудовании устройствами АЛСН электровозов и электропоездов переменного тока и электровозов постоянно-переменного питания, а также тепловозов и дизель-поездов, частично обращающихся на участках с электротягой переменного тока, аппаратура дополняется фильтром локомотивным ФЛ-25/75М (черт. Р1120.00.000), предназначенным для защиты от помех тягового тока при питании рельсовых цепей током частотой 25 и 75 Гц.
Питание аппаратуры осуществляется от источника постоянного тока номинальным напряжением 50 В с допустимыми отклонениями ±10 В.
По способу защиты человека от поражения электрическим током аппаратура относится к классу О по ГОСТ 12.2.007.0-75.
Электрическая прочность и сопротивление изоляции. Электрическая изоляция между контактами общего ящика, соединенными между собой, и корпусом, должна выдерживать без пробоя и перекрытия испытательное напряжение 1000 В переменного тока частотой 50 Гц от источника мощностью не менее 0,5 кВ • А в нормальных климатических условиях.
Сопротивление изоляции между контактами общего ящика, соединенными между собой и корпусом, не должно быть менее:
— в нормальных климатических условиях — 50 МОм;
— при воздействии дестабилизирующих факторов (температуре +40°С, —40°С, при воздействии повышенной влажности воздуха 98% при температуре плюс 25°С) — 3 МОм.
Условия эксплуатации. Комплект аппаратуры устойчиво работает под навесом в местах с отсутствием прямого воздействия атмосферных осадков и солнечных лучей при температуре от —40 до +40°С, относительной влажности (65+15)%, в условиях вибрации с частотой 10—150 Гц и ускорением до 10 м/с2 (1 g).
Аппаратура удароустойчива при воздействии трех одиночных ударов с длительностью импульса 10—60 мс при максимальном ускорении 3 g в вертикальном направлении.
Эксплуатация аппаратуры должна осуществляться в соответствии с требованиями, изложенными в техническом описании 81110-00-00 ТО.
Установка, эксплуатация и обслуживание должны проводиться в соответствии с «Правилами устройства электроустановок (ПУЭ)», «Правилами техники безопасности и производственной санитарии в хозяйстве сигнализации и связи железнодорожного транспорта», № ЦШ/2729 и «Инструкцией по техническому обслуживанию автоматической локомотивной сигнализации с автостопом, устройством проверки бдительности машиниста и контролем скорости движения поезда (АЛСН)», № ЦШ-ЦТ/3816.
Гарантийный срок эксплуатации устанавливается 1 год со дня ввода аппаратуры в эксплуатацию при условии предварительного хранения не более 6 месяцев со дня изготовления и выполнения среднего ремонта реле КДР службой сигнализации и связи через 106 циклов коммутаций.
Гарантийный срок эксплуатации аппаратуры АЛСНВ-1-Д и АЛСНВ-1-ДБ устанавливается 3 года без проведения технического ремонта при условии пробега локомотива не более 60 000 км в год.
Средний ресурс между капитальными ремонтами не менее 10 лет.
Средний срок службы Тслуж. не менее 17 лет.
Средний срок службы реле КДР между средними ремонтами не менее 106 циклов коммутаций.
Масса комплекта — не более 62 кг.
