Cигналы
Цель работы
Изучение принципов формирования сигналов различной природы, принципов квантования и дискретизации в пакете RAD-проектирования имитационных моделей SIMULINK системы MATLAB.
Задание на лабораторную работу
1)Изучить блоки генераторов сигналов в библиотеке SIMULINK;
2)Подключить заданные генераторы к виртуальному осциллографу и провести моделирование;
3)Определить параметры моделируемых сигналов по полученным осцилограммам;
4)Изучить принципы и процедуды квантования, дискретизации и восстановления;
5)Изучить блок квантования по уровню и процедуру его настройки;
6)Построить модель и провести моделирование процедуры квантования с параметрами соответствующими заданию;
7)Изучить блок дискретизации с восстановлением итерполятором 1-го и 2- го порядка и процедуру его настройки;
8)Построить модель и провести моделирование процедуры дискретизиции
свосстановлением интерполятором 1-го и 2-го порядка параметрами соответствующими заданию;
9)Ответить на контрольные вопросы.
Порядок выполнения работы
Лабораторную работу рекомендуется проводить в следующем порядке:
a)Ознакомиться с принципами создания моделей в редакторе SIMULINK;
b)Создать имитационные модели генерации сигналов, модели квантования и дискретизации;
c)Создать имитационную модель в соответствии с индивидуальным заданием;
d)Сформировать краткий отчет о проделанной работе.
4.1 Генерация простейших сигналов
Для успешного моделирования, каждая модель должна быть настроена в соотвествии с представленными настройками, например след образом (см. рис. 1).
Главное меню окна модели –> Simulation -> Simulation Parameters
Рисунок 1 – Параметры моделирования
Модель, представленная на рисунке 2. содержит несколько источников (генераторов) сигналов. Результаты моделирования представлены на рисунке 3.
Рисунок 2 – Источники сигналов
Рисунок 3 – Результат моделирования
Параметры некоторых источников представлены на рисунках 4,5.
Рисунок 4 – Параметры блока “Chirp Signal”
Рисунок 5 - Параметры блока “Signal Generator”
Синусоидальный сигнал в системе MATLAB может быть сформирован различными способами.
Прежде всего, это непосредственно в системе MATLAB в Command Window, а также в SIMULINK с помощью комбинации различных блоков.

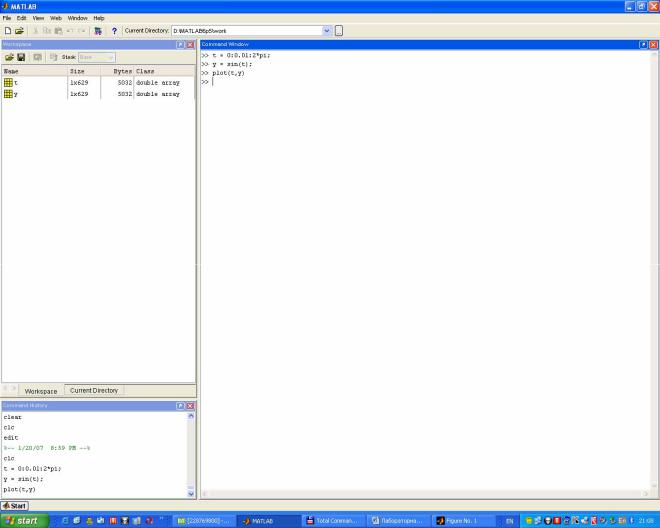

1) В Command Window:
2) SIMULINK. Способ 1.
3) SIMULINK. Способ 2.
