10 Электроника Лекции в презентациях 2012
.pdf
ОмГУПС Кафедра АиТ
Электроника
(Для студентов ИАТИТ)
Лекции в презентациях
Основные дискретные компоненты
Сушков С. А.
Омск - 2012 г.
Общие представления о динисторе
Динистор относится к классу тиристоров. К тиристорам относится динистор, тринистор (triac), симистор, симметричный динистор. На схемах все они изображаются похожим образом в виде комбинации двух диодов и дополнительных линий, обозначающих либо третий вывод (тринистор) либо базовую область (динистор).
В зарубежных технических описаниях и на схемах, динистор может иметь названия trigger diode, diac (симметричный динистор).
Обозначается на принципиальных схемах буквами VD, VS, V и D.
2.49 мин |
Возможное обозначение |
|
|
|
|
||
Чип и дип |
симметричного |
|
|
|
2 |
||
Динисторы |
динистора на схеме |
||
|
|||
|
|
Общие представления о динисторе
Принцип работы динистора.
При прямом включении он не пропускает ток до тех пор, пока напряжение на его выводах не достигнет определённого значения. Значение этого напряжения имеет определённую величину и не может быть изменено. Это связано с тем, что динистор является неуправляемым тиристором – у него нет третьего, управляющего, вывода.
Динистор симметричный, обе ветви характеристики, верхняя и нижняя, одинаковы. Это свидетельствует о том, что работа динистора не зависит от полярности приложенного напряжения.
Динистор применяться в стробоскопах, переключателях мощной нагрузки, регуляторах мощности и многих других полезных приборах.

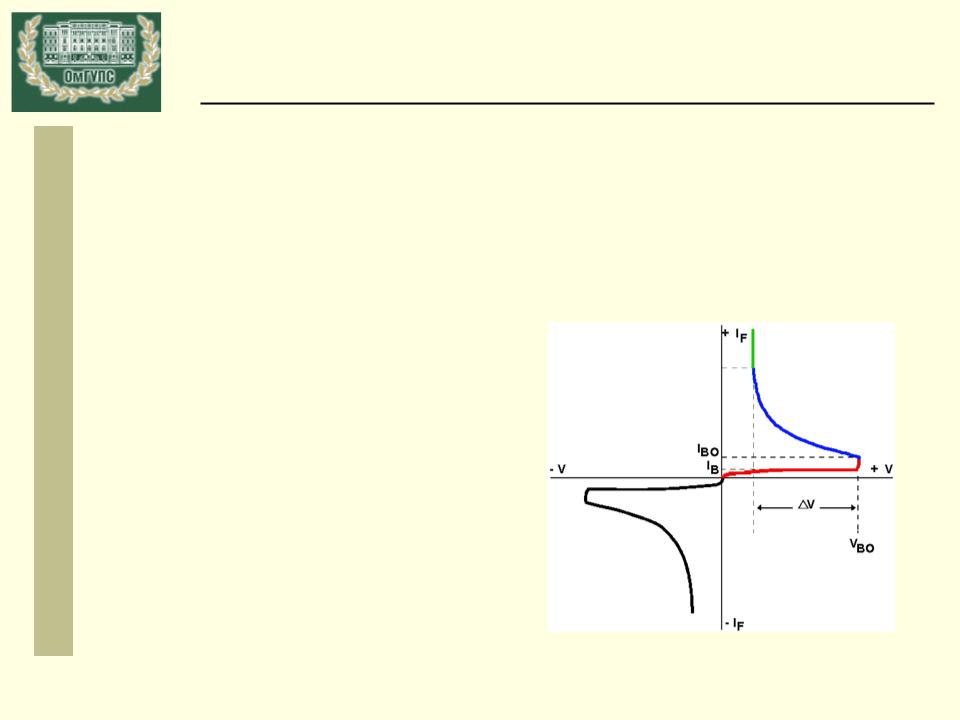

Вольт-амперная характеристика симметричного динистора 3
Общие представления о тиристоре
Тиристором называется управляемый трехэлектродный полупроводниковый прибор, который может быть переключен из закрытого состояния в открытое под действием сигнала управления и, наоборот, из открытого в закрытое при изменении полярности напряжения на основных электродах. Условное обозначение и внешний вид тиристора представлены на рисунке. Основные электроды тиристора обозначаются К (катод) и А (анод).
Управляющий электрод выводится в одну сторону с катодом.
Анод тиристора является основанием прибора 1, которое выполнено в виде шестигранника и шпильки с резьбой 2 для присоединения прибора к охладителю или корпусу сборки. Катодный вывод 3 и
управляющий вывод 4 изолированы от основания.
2.15 мин
Чип и дип Принцип работы тиристора
Анод
Управляющий
VS1 электрод Катод
Катод
3 Управляющий
4электрод
1
2
Анод
4
Общие представления о тиристоре
|
А |
|
IА |
|
VT2 |
Iб2=Iк1 |
Iб1=Iк2 |
VT1 |
IУЭ |
УЭ |
|
|
IК |
К |
|
Эквивалентная схема
тиристора на транзисторах
Структура переходов
5
Общие представления о тиристоре
|
Семейство вольт-амперных характеристик тиристора |
6 |
|
||
|
|
Общие представления о тиристоре

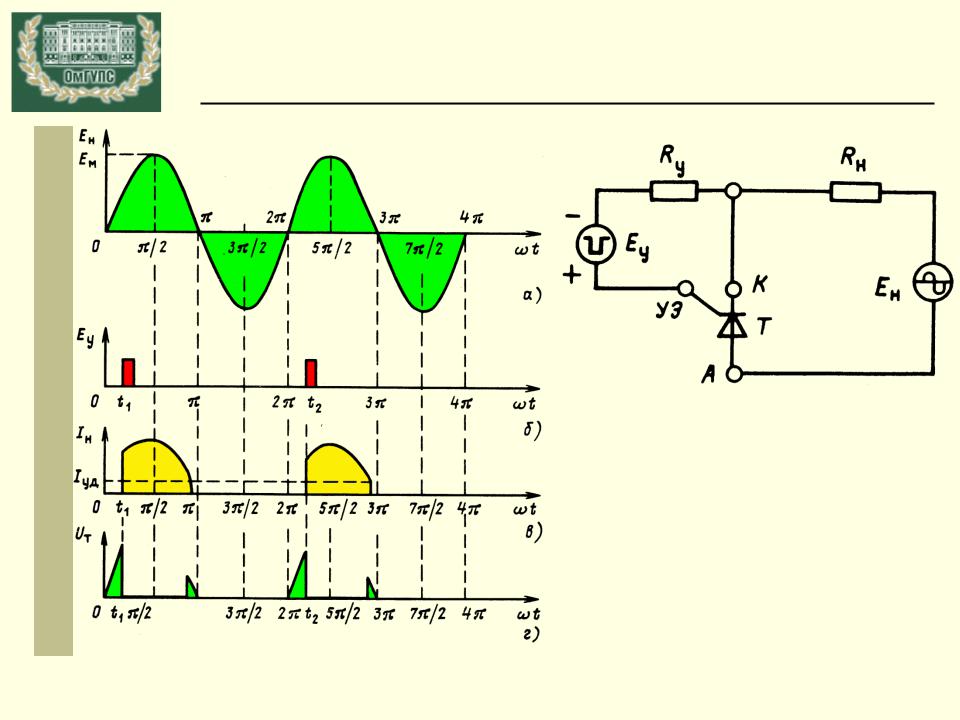

Схема управления и диаграммы работы тиристора
7
Общие представления и симисторе
В отличие от тиристора симистор проводит ток в обоих направлениях. Его можно рассматривать как трехэлектродный полупроводниковый прибор, который может быть переключен из закрытого состояния в открытое и наоборот при любой полярности напряжения на основных электродах. При этом переключение может осуществляться при подаче сигнала управления на управляющий электрод (УЭ), а выключение - путем изменения полярности напряжения на основных электродах. По внешнему виду симистор аналогичен тиристору. Но в отличие от тиристора для симистора не применимы понятия катода и анода, поэтому основные электроды условно обозначаются СЭУ – силовой электрод со стороны управляющего электрода 3, и СЭ – силовой электрод со стороны основания прибора 2, УЭ – управляющий электрод 1. Условное обозначение симистора (рис.) получено в результате совмещения условных обозначений двух встречно-параллельных включенных тиристоров, имеющих общий управляющий электрод.
8
Общие представления и симисторе
СЭУ
УЭ
VS1
СЭ
Условное обозначение
Внешний вид симистора
9
Общие представления и симисторе
|
Семейство вольт-амперных характеристик симистора |
10 |
|
