1.2.7. Трехпроводная система тягового электроснабжения

переменного тока

Указанная система является разновидностью системы электроснабжения переменного тока промышленной частоты, поскольку локомотив в этом случае остается таким же. В качестве примера рассмотрим систему тягового электроснабжения переменного тока 2 × 25 кВ частотой 50 Гц.

Схема питания электрифицированного участка железной дороги по системе тягового электроснабжения переменного тока 2 × 25 кВ показана на рис. 1.16.

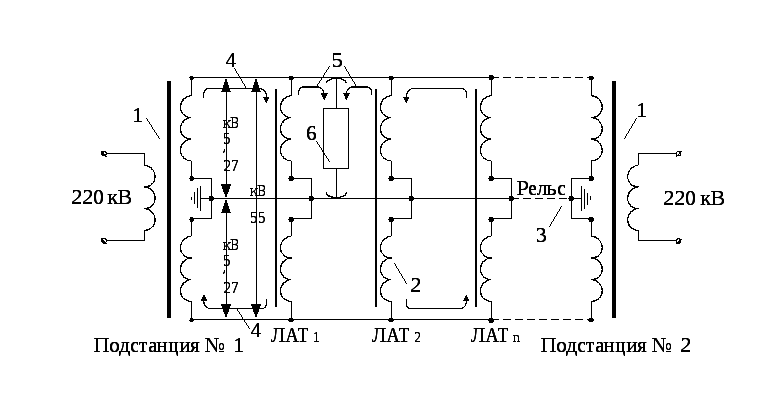

Рис.1.16. Схема питания электрифицированного участка железной дороги по системе тягового электроснабжения переменного тока 2 × 25 кВ:

1 – понизительные трансформаторы подстанции №1 и 2 (однофазные)

220/25 кВ; 2 – линейные автотрансформаторы 50/25 кВ мощностью 16 мВ∙А, устанавливаемые между подстанциями через 10 – 20 км; 3 – подключение рельсов в средней точке понизительного трансформатора и линейного автотрансформатора (ЛАТ); 4 – поток мощности при U = 50 кВ; 5 – при U = 25 кВ; 6 – электровоз

Расстояние между подстанциями составляет 60 – 80 км.

Достоинства системы можно назвать следующие:

за счет передачи мощности к ЛАТ при более высоком напряжении (50 кВ) в тяговой сети уменьшаются потери мощности и напряжения;

экранирующее действие питающего провода 50 кВ позволяет снизить влияние контактной сети на смежные линии.

Названные преимущества рассматриваемой системы определяют ее применение на железных дорогах с большой грузонапряженностью и высокоско-ростным пассажирским движением.

К недостаткам системы можно отнести

удорожание электрификации за счет установленной мощности ЛАТ;

усложнение обслуживания контактной сети;

сложность регулирования напряжения.

Впервые трехпроводная система тягового электроснабжения переменного тока была применена в Японии в 1971 г. В странах содружества в 1979 г. был смонтирован первый участок Вязьма – Орша Белорусской железной дороги.

В настоящее время по этой системе электрифицировано более 2 тыс. км на Московской, Горьковской и бывшей Байкало-Амурской железных дорогах.

Более подробно предоставленная система электроснабжения рассмотрена в работах [3,4].

1.2.8. Схемы питания контактной сети

В зависимости от количества питающих путей схемы питания контактной сети могут быть одно- и многопутные. При этом возможно использование как одностороннего, так и двухстороннего питания.

На однопутных участках получили распространение схемы одностороннего раздельного, консольного и встречно-консольного питания. Используется также и двухстороннее питание.

На двухпутных участках – схемы раздельного, узлового, встречно-консольного, встречно-кольцевого и параллельного питания.

Выбор способа питания контактной сети связан с конкретными показателями ее работы – надежностью и экономичностью. Обеспечение надежности достигается секционированием контактной сети и автоматизацией сборки схем, экономичности – уменьшением потерь электрической энергии и равномерной нагрузкой контактной сети отдельных участков и путей.

Схемы питания контактной сети показаны на рис.1.17 и 1.18.

Однопутный участок (см. рис. 1.17). Контактная сеть делится на две секции (изолирующим сопряжением или нейтральной вставкой), и каждая секция питается от подстанции через свой питающий фидер. При повреждении какой-либо секции отключается только эта секция (рис. 1.17,а). При консольной схеме (рис. 1.17,б) участок питается от одной подстанции с одной стороны. При повреждении питание снимается со всего участка. При встречно-консольной схеме (рис. 1.17,в) участок питается от одной подстанции с одной стороны. На каждом участке – свой питающий фидер. В случае отключения одной из подстанций участок оказывается без питания.

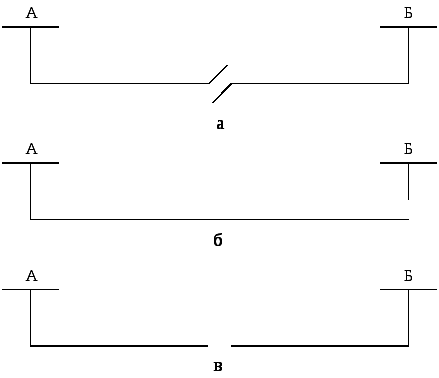

Рис.1.17. Схемы питания контактной сети однопутного участка

Двухпутный участок (см. рис. 1.18). Раздельная схема питания (рис. 1.18,а) обеспечивает питание каждого пути независимо друг от друга. В связи с этим уменьшается общее сечение контактной подвески, что приводит к увеличению потерь электрической энергии. В то же время надежность данной схемы питания выше по сравнению с другими схемами. Узловая схема питания (рис. 1.18,б) выполняется с помощью постов секционирования. В этом случае потери электрической энергии уменьшаются за счет возможного увеличения сечения контактной подвески. При повреждении контактной сети исключается из работы не вся межподстанционная зона, а лишь поврежденный участок между подстанцией и постом секционирования.

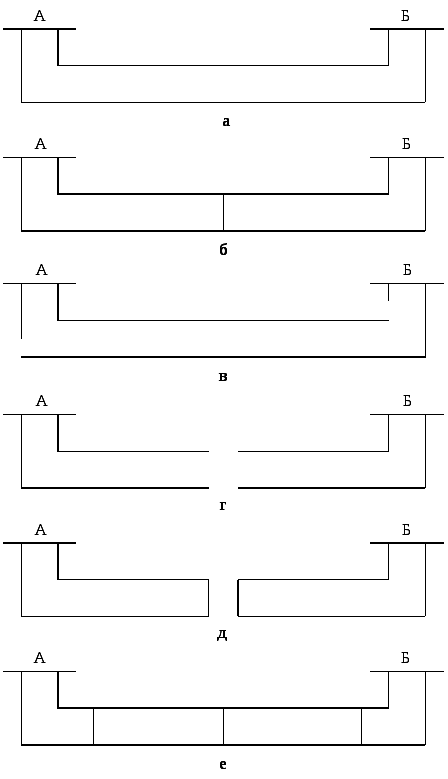

Рис.1.18. Схемы питания контактной сети двухпутного участка

Консольная схема (рис.1.18,в) обеспечивает питание каждого пути отдельно от разных подстанций. Недостатки здесь те же, что и в аналогичной схеме однопутного участка. Встречно-консольная схема (рис.1.18,г) дает возможность разделить межподстанционную зону на участки, которые электрически между собой не связаны. Каждый путь питается своим фидером. При отключении фидера участок оказывается без напряжения. Увеличиваются потери электрической энергии. Встречно-кольцевая схема (рис.1.18,д) позволяет питать участки по кольцу от двух подстанций, что снижает потери электрической энергии и повышает надежность. Параллельная схема (рис.1.18,е) питания получила наибольшее распространение. При такой схеме контактная сеть питается от двух подстанций с двух сторон. Поскольку контактная подвеска обоих путей электрически связана между собой, ее сечение увеличивается, что приводит к снижению потерь электрической энергии. Вместе с тем параллельная схема питания отличается высокой надежностью по сравнению с другими схемами.

На отечественных железных дорогах схема параллельного питания принята как основная.
