1.2.6. Схемы подключения группы тяговых подстанций к линии электропередач
Требования к схеме подключения предъявляются следующие
обеспечение возможности параллельной работы на контактную сеть смежных тяговых подстанций;
создание равномерной загрузки линии электропередачи.
Если питание ЛЭП одностороннее, то цикл из трех подстанций с разным чередованием фаз обеспечивает их равномерную нагрузку на участке между источником электрической энергии и первой подстанцией (рис.1.11). Генераторы электрической станции будут работать в нормальном режиме симметричной нагрузки. Потери мощности напряжения ЛЭП уменьшаются из-за уменьшения неравномерности нагрузки.

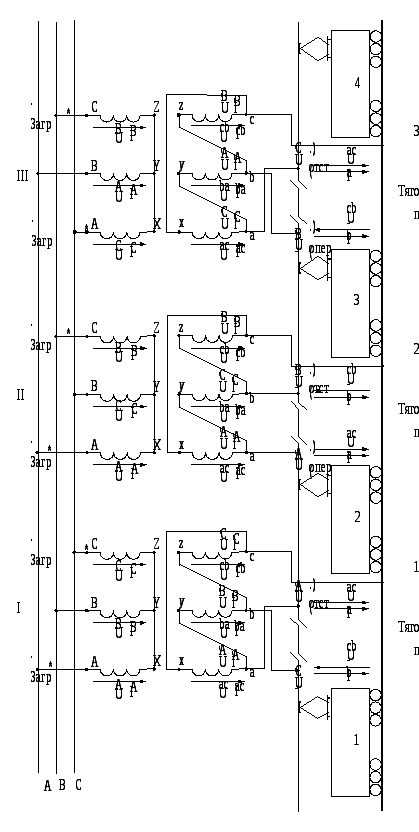

Рассмотрим схемы подключения тяговых подстанций к ЛЭП (см. рис. 1.11).
Подстанция № 1. В данном случае зажим трансформатора «Ат» присоединяется к фазе А, а два других – «Вт» и «Ст» – к фазам В и С соответственно. При таком подключении подстанция обозначается I типа. Построим векторную диаграмму для этой подстанции (рис. 1.12).
Отстающая фаза ас > а. Следовательно, ток Iас сдвинут током Ib соседнего плеча в сторону отставания. Потребление реактивной мощности увеличивается (по отстающей фазе), что приводит к уменьшению напряжения в ней.
Опережающая фаза cb < b. Следовательно, ток I a сдвигает вектор тока I cb в сторону опережения. Потребление реактивной мощности снижается, напряжение увеличивается.
Из сказанного следует, что из трех фаз менее нагружена одна – средняя – В.
Подстанция № 2. Зажим трансформатора «Вт» будет присоединен не к одноименной фазе, а к фазе С, которая и будет фактической фазой. Все фидерные зоны получат питание от точек «а» и «b», но в выборе фазы для питания мы уже не свободны после того, как выбрали схему питания от первой тяговой подстанции.
Построим векторную диаграмму (рис. 1.13). У второй подстанции изменилась последовательность фаз. Если у первой подстанции она была АВС (подстанция I типа), то у второй стала АСВ (подстанция II типа). Теперь менее загруженной фазой будет фаза С.
Подстанция № 3. Питание третьей зоны от подстанции № 2 возможно только от точки «b» (см. рис. 1.11). От подстанции № 3 питание этой зоны также должно быть от точки «b». Следовательно, все нечетные зоны будут получать питание от точек «b» и все четные – от точек «а».
Построим векторную диаграмму (рис. 1.14). Напряжение между контактными проводами и рельсами будет положительным на четных участках, а на нечетных – отрицательным, т. е. либо совпадающим по фазе с напряжением одной из фаз ЛЭП, либо противоположным ему. Для подстанции № 3 менее загруженной фазой оказывается фаза А. Последовательность фаз будет САВ (подстанция III типа).

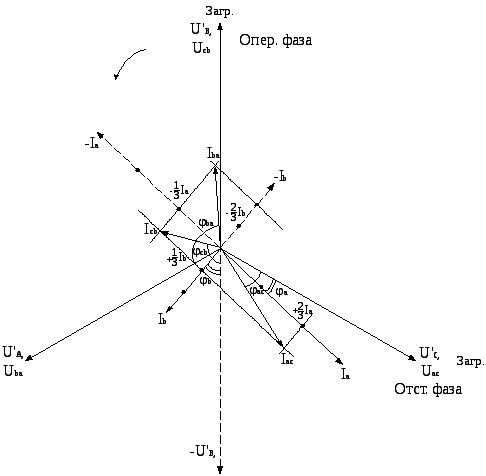

Рис. 1.12. Векторная диаграмма напряжений и токов для подстанции № 1

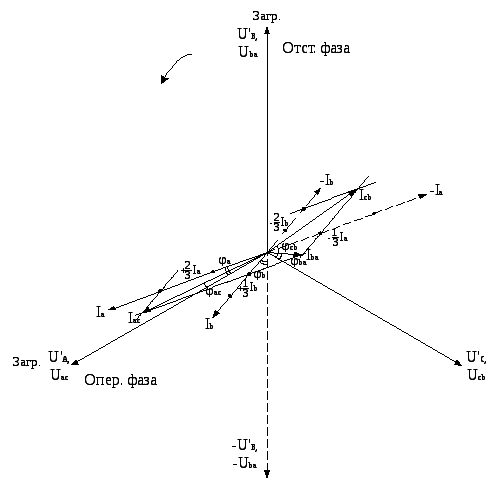

Рис. 1.13. Векторная диаграмма напряжений и токов для подстанции № 2
Рис. 1.14. Векторная диаграмма напряжений и токов для подстанции № 3
Порядок чередования наименее загруженных фаз ЛЭП будет определяться количеством подстанций на участке и схемой питания тяговой сети.
При двухстороннем питании ЛЭП используются циклы, кратные трем (рис. 1.15).

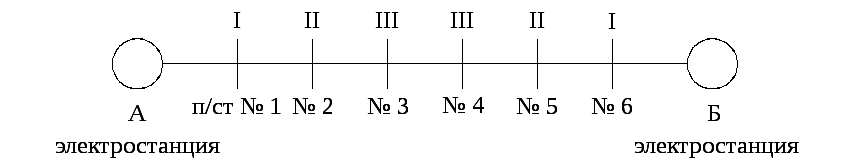

Рис. 1.15. Подключение к ЛЭП тяговых подстанций разных типов
при двухстороннем питании
К сожалению, подключение группы тяговых подстанций к линии электропередачи с использованием чередования фаз не решает всей проблемы несимметрии тока и напряжения. Эти вопросы будут рассмотрены особо.
