1.6. Электроснабжение нетяговых потребителей

Основной особенностью электрификации железных дорог России является то, что системам электроснабжения, создаваемым для питания железных дорог, определяются и функции системы, питающей районные потребители. В этом есть одно из достоинств системы тягового электроснабжения.

Питание районных потребителей осуществляется либо специальными линиями электропередачи 10 – 35 кВ непосредственно от тяговой подстанции, либо от ЛЭП продольного электроснабжения, т. е. от линии передачи, подвешенной на опорах контактной сети, также получающей питание от тяговой подстанции. Такая система позволяет закрыть мелкие электрические станции, выработка энергии на которых всегда сопряжена со значительными расходами.

При электрификации на постоянном токе, где расстояние между подстанциями небольшое, принимают напряжение в продольной ЛЭП 10 кВ. На этих подстанциях при двойной трансформации используется вторичное напряжение тех же трансформаторов, от которых получают питание и преобразовательные агрегаты. В тех случаях, когда для района желательно иметь и 35, и 10 кВ, в качестве понижающих применяются трехобмоточные трансформаторы. Третья обмотка в этом случае имеет напряжение 35 кВ и обеспечивает питание нетяговых потребителей.

При электрификации на однофазном токе продольная линия электропередачи имеет напряжение 25 кВ (рис. 1.25). Она обслуживает электропотребителей, расположенных в полосе до 30 – 50 км от железной дороги. Осуществляется такая линия передачи на дорогах однофазного тока путем подвески двух дополнительных (к контактной подвеске) проводов на опорах контактной сети и с использованием рельсов как третьего провода трехфазной сети (см. рис. 1.25), такую линию принято называть линией ДПР (два провода – рельсы).

Линия ДПР получает питание с одной стороны консольно во избежание перетоков энергии по этой относительно маломощной линии или из-за того, что смежные подстанции на вторичной стороне имеют разные фазы.

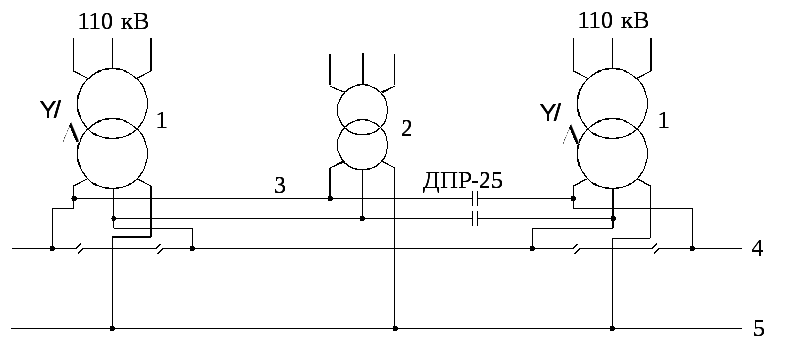

Рис. 1.25. Схема питания нетяговых потребителей по линии ДПР

(два провода – рельс): 1 – тяговый трансформатор; 2 – понизительный

трансформатор потребителя; 3 – линия питания нетяговых потребителей; 4 – контактная сеть; 5 – рельсы

Отбор мощности от таких линий передачи осуществляется обычно при помощи комплектных трансформаторных подстанций. При мощных потребителях напряжение этой линии может быть увеличено до 35 кВ (рис. 1.26).

Рис. 1.26. Схема питания нетяговых потребителей от трёхфазной ЛЭП

35 кВ: 1 – тяговый трансформатор; 2 – понизительный трансформатор

потребителя; 3 – линия питания нетяговых потребителей;

4 – контактная сеть; 5 – рельсы.

Библиографический список

1. Марквардт К. Г. Электроснабжение электрифицированных железных дорог / К. Г. Марквардт. М.: Транспорт, 1982. 528 с.

2. Правила устройства электроустановок. СПб: ДЕАН, 2001. 928 с.

3. Система тягового электроснабжения 2 × 25 кВ / Б. М. Бородулин, М. И. Векслер и др. М.: Транспорт, 1989. 217 с.

4. Дарчиев С. Х. Устройства электроснабжения Байкало-Амурской магистрали / С. Х. Дарчиев, Б. И. Косарев, Э. Я. Морщ. М.: Транспорт, 1982. 175 с.

5. Электрические железные дороги / В. А. Кисляков, А. В. Плакс и др. М.: Транспорт, 1993. 279 с.

6. Котельников А. В. Электрификация железных дорог / А. В. Котельников // Аналитический обзор. М.: Транспорт, 2002. 104 с.

7. ГОСТ 13109-97. Нормы качества электрической энергии в системах электроснабжения общего назначения. Минск: Изд-во стандартов, 1998. 31 с.

8. Быков Е. И. Электроснабжение метрополитенов. Устройство, эксплуатация, проектирование / Е. И. Быков. М.: Транспорт, 1997. 431 с.

9. Загайнов Н. А. Тяговые подстанции трамвая и троллейбуса / Н. А. Загайнов, Б.С. Финкельштейн, Л. Л. Кривов. М.: Транспорт, 1988. 328 с.

10. Высокоскоростной наземный транспорт с линейным приводом и магнитным подвесом / В. И. Бочаров, В. А. Винокуров, и др. М.: Транспорт, 1985. 279 с.
