4.3. Порядок выполнения работы
1) Собрать схему (рис. 4.1), взяв в качестве сопротивления R сопротивление R1X.
2) Установив некоторое значения ЭДС генератора, измерить напряжение U на концах измеряемого сопротивления R1X и силу тока I, текущего через сопротивление R1X. Для повышения точности измерений значение рабочего напряжения
должно быть не менее 5 В. Изменяя значения ЭДС генератора, провести не менее пяти опытов. Для каждого опыта вычислить значение R1X по формуле (4.1).
3) Результаты измерений и вычислений записать в табл. 4.1. Определить среднее значение .
4) Повторить операции, описанные в п. 1 и 2, для сопротивления R2X.
5) Результаты измерений и вычислений записать в табл. 4.2. Определить среднее значение .

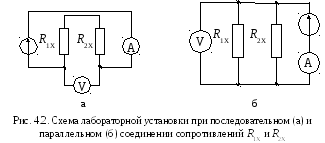

4) Собрать схему, взяв в качестве сопротивления R сопротивления R1X и R2X, соединенные последовательно (рис. 4.2, а).
5) Установив некоторое значение ЭДС генератора, измерить напряжение U на концах участка цепи, состоящего из сопротивлений R1X и R2X, соединенных последовательно, и силу тока I, текущего через этот участок. Меняя значение ЭДС генератора, провести не меньше пяти опытов. Для каждого опыта вычислить значение Rпосл по формуле (4.1).
6) Результаты измерений и вычислений записать в табл. 4.3. Определить среднее значение .
7) Повторить операции, описанные в п. 4 и 5, взяв в качестве сопротивления R сопротивления R1X и R2X, соединенные параллельно (рис. 4.2, б).
8) Результаты измерений и вычислений записать в табл. 4.4. Определить среднее значение .
9) Вычислить Rпосл и Rпар по формулам (4.2) и (4.3) и сравнить полученные значения с экспериментальными значениями исоответственно.
10) Рассчитать погрешности измерений.
11) Сделать вывод по результатам измерений.
Таблица 4.1 Таблица 4.2
Результаты измерений Результаты измерений
при подключении сопротивления R1X при подключении сопротивления R2X
Параметр |
Номер опыта |
|
Параметр |
Номер опыта | ||||||||
1 |
2 |
3 |
4 |
5 |
|
1 |
2 |
3 |
4 |
5 | ||
U, В |
|
|
|
|
|
|
U, В |
|
|
|
|
|
I, А |
|
|
|
|
|
|
I, А |
|
|
|
|
|
R1X, Ом |
|
|
|
|
|
|
R2X, Ом |
|
|
|
|
|
Таблица 4.3 Таблица 4.4
Результаты измерений Результаты измерений
при последовательном подключении при параллельном подключении
сопротивлений R1X и R2X сопротивлений R1X и R2X
Параметр |
Номер опыта |
|
Параметр |
Номер опыта | ||||||||
1 |
2 |
3 |
4 |
5 |
|
1 |
2 |
3 |
4 |
5 | ||
U, В |
|
|
|
|
|
|
U, В |
|
|
|
|
|
I, А |
|
|
|
|
|
|
I, А |
|
|
|
|
|
Rпосл, Ом |
|
|
|
|
|
|
Rпар, Ом |
|
|
|
|
|
