Требования к установке скоростных водомеров
Благодаря незначительности потерь напора в этих водомерах калибр их подбирается меньшим, чем диаметр водовода, а включение в трубопроводы крупных диаметров производится путем вставки конических переходных патрубков с обеих сторон.
Для точной работы водомеров направление струй воды при впуске воды на крылья вертушки должно быть строго параллельно оси вертушки. Для этого водомеры обычно снабжают направляющим аппаратом - струевыпрямителем. При отсутствии последнего необходимо иметь прямой участок трубы длиной 10-20 диаметров до водомера и 3-5 диаметров за водомером.
Для водомеров со струевыпрямителями рекомендуется устанавливать прямую трубу длиной 0,5-1 м между переходным патрубком и входным отверстием водомера.
Водомер должен всегда работать полным сечением. Скопление воздуха внутри водомера не допускается.
Водомер может быть установлен как на горизонтальных, так и на вертикальных трубопроводах с движением воды как снизу вверх, так и сверху вниз. Движение воды снизу вверх лучше, так как при этом давление колеса на опору уменьшается и точность показаний увеличивается.
Во избежание повреждения водомера предметами, находящимися в воде, рекомендуется в насосной станции перед водомером устанавливать грязевик с сеткой. Для защиты водомера его необходимо располагать между обратным клапаном и насосом.
Диктующие отметки на канализационных сооружениях
Монтажные организации перед началом монтажа оборудования канализационных очистных сооружений должны убедиться в точном соответствии проекту тех отметок сооружений, неправильное расположение которых может привести к нарушению технологического и гидравлического режима их работы (рис.16, 17 и табл. 4).
Рис.16. Места расположения диктующих отметок на сооружениях
а -распределительная камера;
б -решетка;
в- насосная станция;
г -песколовка с круговым движением воды;
1-10 -диктующие точки для нивелирования.
Места (отметки), подлежащие контрольной нивелировке
Таблица 4
#G0Сооружения |
Отметки
|
Коллектор |
Входящих и выходящих лотков в смотровых колодцах и дюкерах |
Насосная станция |
Днища приемною резервуара, лотков подводящих трубопроводов, пола грабельной, гребней аварийных выпусков, подкрановых путей и полов машинных залов |
Колодец - гаситель напора |
Днищ, бортов, а также подводящих и отводящих лотков |
Горизонтальная песколовка |
Днищ и бортов подводящих и отводящих лотков, широких порогов, устья гидроэлеваторов |
Песколовка с круговым движением жидкости Распределительные чаши |
Днищ и бортов подводящих и отводящих лотков и дренажных колодцев Подводящего лотка, дна и борта чаши, лотков канала перед шиберами, днищ и бортов лотков, подающих воду в каждый отстойник |
Первичные горизонтальные отстойники |
после шиберов Лотков распределительной камеры, днищ и бортов подводящих и отводящих каналов гребней водосливов, уклонов днища, иловых приямков, выходящих иловых труб и верхних кромок стен |
Первичные вертикальные отстойники |
Днища подводящих и отводящих лотков, отражательного щита, гребней переливов осветленной жидкости, гребней переливов и лотков жиросборника, жировой отводящей трубы, илопровода, дна илового приямка, переходов из вертикальной стенки в иловую камеру и верхних кромок отстойника |
Двухъярусные отстойники |
Днища подводящих и отводящих лотков, гребней переливных окон, иловой трубы, дна илового приямка и верхних бортов стен желобов и отстойника |
Аэротенки |
Входящих и выходящих гребней окон, уклонов фильтросных каналов, отметки фильтросных пластин и отводящих лотков |
Метантенки |
Днища и гребней дозирующих бачков, осей мешалки и насосов, инжектора, верхнего обреза трубы гидроэлеватора, полов перекрытия и верхних люков газового клапана |

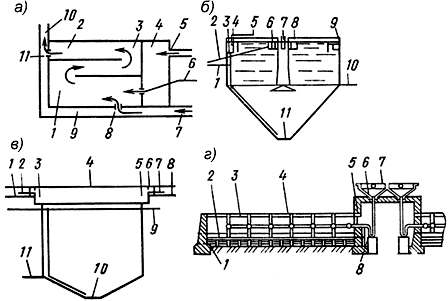

Рис.17. Места расположения диктующих отметок на сооружениях
а -превэратор;
б -вертикальный отстойник;
в -двухъярусный отстойник;
г -биофильтр;
1-11 - диктующие точки для нивелирования.
