Особенности сидений в зависимости от назначения

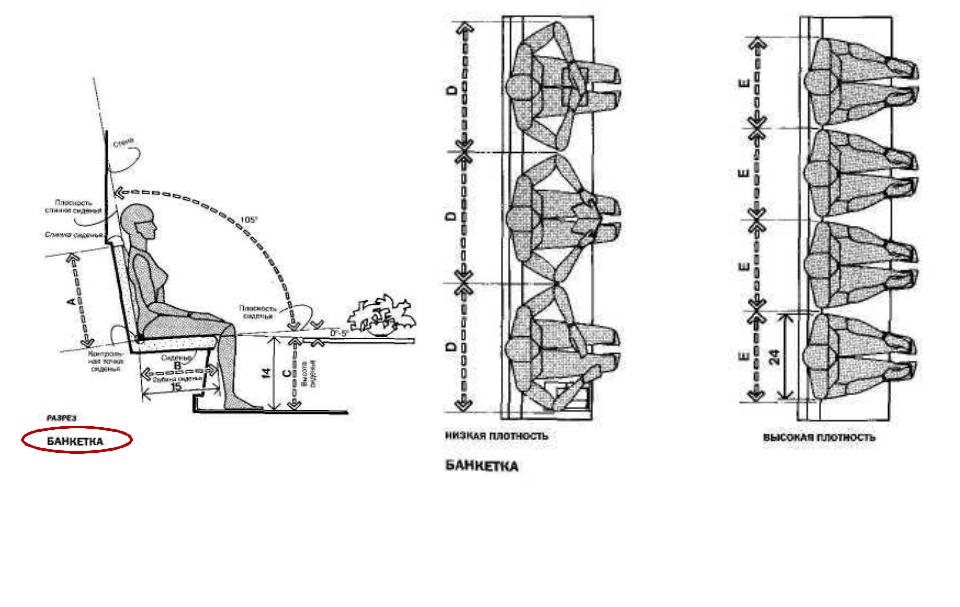

Ширина банкетки
2400 |
2400 |
800 мм х3 |
600 мм х4 |
Два варианта рассадки.
Всвязи с возможностью физического контакта важно учитывать скрытые психологические факторы.

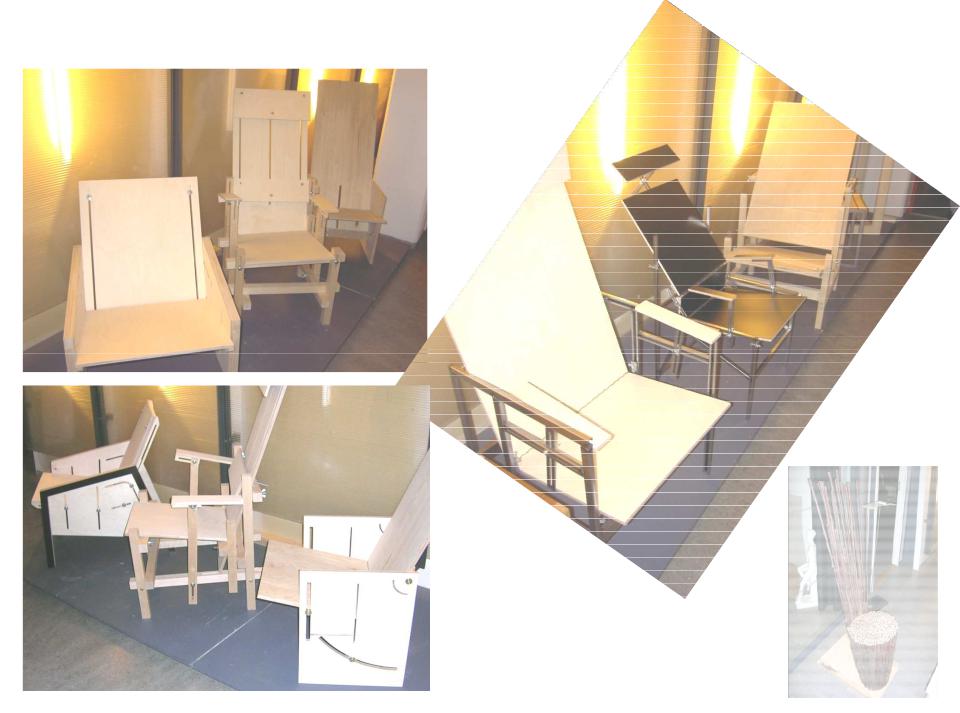

Эргономические макеты сидений в Финляндии
Разнообразие форм сидений

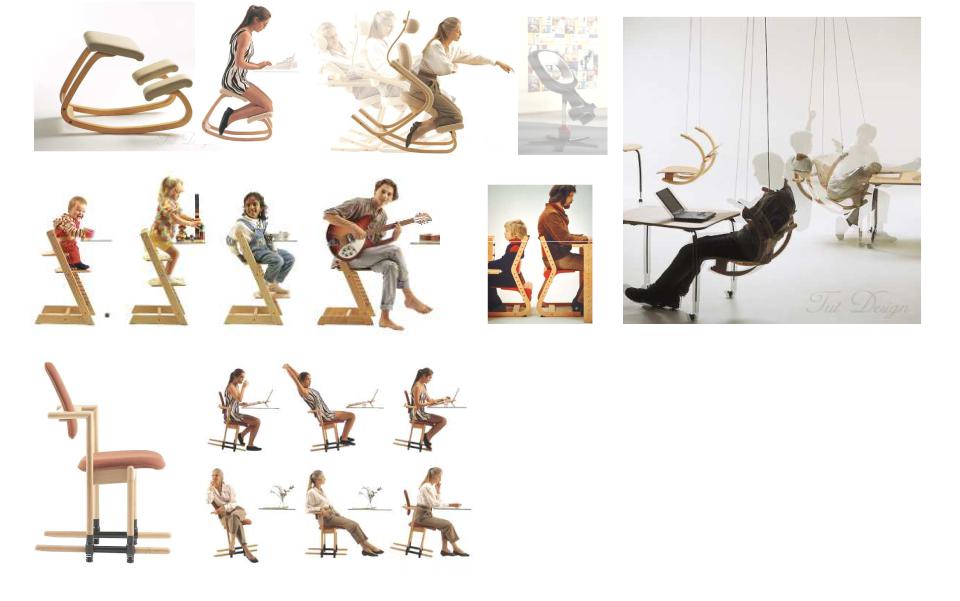

Петер Опсвик (Peter Opsvik) — норвежский дизайнер мебели, который в 1979 году произвёл революцию в «культуре сидения», придумав и изготовив стул Variable Balans.
Кроме стульев серии Баланс, Опсвик придумал и другие не менее интересные концепции и решения для удобного сидения. Детский стул, который
растет вместе с ребёнком, шезлонги, кресла качалки, где функция качания подчинена не удовольствию от праздного болтания туда-сюда, а удобству и эргономике сидения.
Опсвик является ярким представителем направления функционализма, ведь комфорт и удобство - это тоже функция.
Разнообразие форм сидений
Петер Опсвик (Peter Opsvik) работает и живет в Осло и творит с группой единомышленников.
Очень многие классические модели производятся по сей день с использованием современных материалов. На сайте компании Variér Furnitureдоступен конфигуратор вашего стула мечты. Стоимость такой продукции достаточно высока, а доступность за пределами Норвегии сложна. Хотя в Москве пару лет назад были в продаже несколько стульев серии Баланс.
стул серии Баланс
Таблица. Расчет параметров сиденья
Параметр сиденья |
База отсчета |
Антропометрический признак |
Перцен- |
Примечание |
|
|
|
тиль,% |
|
|
|
|
|
|
высота поверхности сиденья |
пол или опорная |
высота подколенного угла над |
5-95 |
необходима подставка для ног, |
регулируемая |
поверхность для стоп |
полом (1) |
|
регулируемая по высоте |
общая высота высокой спинки (H1) |
поверхность сиденья |
высота плеча над сиденьем (2) |
95 |
|
|
|
|
|
|
общая высота обычной спинки |
то же |
высота нижнего угла лопатки |
95 |
|
|
|
над сиденьем (6) |
|
|
высота опорной поверхности |
то же |
расстояние от линии талии (5) |
95 |
прибавка 140 мм получена |
высокой спинки (H1) |
|
до линии плеч (7) плюс 140 мм |
|
расчетным путем |
высота опорной поверхности |
то же |
расстояние от нижнего угла |
95 |
|
обычной спинки |
|
лопатки (6) до линии талии (5) |
|
|
высота свободного пространства для |
то же |
разность между общей высотой |
|
|
обоих типов спинок (h1) |
|
спинки и высотой опорной |
|
|
|
|
поверхности спинки |
|
|
высота подлокотников (h2) |
то же |
высота локтя над сиденьем (3) |
50 |
|
|
|
|
|
|
высота подголовника над сиденьем |
то же |
высота верхушечной точки над |
95 |
|
(h3) |
|
сиденьем (8) |
|
|
высота опорной поверхности |
то же |
высота верхушечной точки над |
95 |
|
подголовника (h3) |
|
сиденьем (8) минус высота |
|
|
|
|
шейной точки над сиденьем (7) |
|
|
|
|
Бланк замеров к Лекции № 6 |
Звено № |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
95Р |
|
|
|
Модель |
Мазанко |
Беляева |
Башулина |
Вдовкин |
Горшкова |
Еремина |
Понятова |
Ширяева |
Рыбакова |
|
Ж |
|
|
|
|
ва |
|
|
|
|
|
|
|
|
|
18-20 лет |
|
|
|
Замерщик |
Лапшина |
Ладик |
Зинзикова |
Шалагинов |
Вихарева |
Манагадзе |
Матвеичев |
Молянова |
Оганезова |
1-5 звено |
|
|
|
|
(нач 90-х) |
|||||||||||
|
|
|
|
|
|
|
|
|
|
а |
|
|
|
|
|
|
|
Фиксирующий |
Мишина |
Зимина |
Байбахтина |
Базлова |
Воронина |
Кузнецов |
Мокеева |
Диденко |
Севостьянов |
50 Р |
|
|
|
|
|
|
|
|
|
|
|
Новожил. |
Дубкова |
а |
|
|
№ |
Тип |
Наименование признака по Панэро-Зелнику\ каблук |
- |
30 |
- |
- |
80 |
80 |
100 |
90 |
- |
Значение, мм |
||
|
|
|
|
|
|
|
||||||||
1 |
Продольные |
Рост стоя |
|
|
1690 |
1660 |
1790 |
1710 |
1630 |
1745 |
1740 |
1660 |
|
1680 |
|
1650 |
|
||||||||||||
2 |
|
Ширина плеч |
|
370 |
410 |
390 |
450 |
390 |
360 |
380 |
360 |
360 |
402 |
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
Уровень глаз в положении стоя |
|
1540 |
1590 |
1540 |
1680 |
1610 |
1442 |
1630 |
1560 |
1560 |
|
1562 |
4 |
|
Высота локтя |
|
1070 |
1070 |
1100 |
1070 |
1060 |
1040 |
1120 |
1140 |
1070 |
|
1062 |
5 |
|
Высота вертикального захвата |
|
2010 |
2100 |
2050 |
2250 |
2040 |
1930 |
2140 |
1970 |
1960 |
2090 |
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
Поперечные |
Досягаемость вытянутой в сторону руки |
800 |
800 |
650 |
900 |
820 |
810 |
830 |
760 |
800 |
870 |
- |
|
7 |
|
Максимальная ширина тела |
|
460 |
410 |
210 |
470 |
500 |
335 |
380 |
360 |
460 |
|
515 |
8 |
Передне- |
Досяг.большого пальца вытянутой вперед руки |
770 |
750 |
660 |
780 |
770 |
720 |
730 |
625 |
750 |
|
831 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9 |
задние |
Максимальная толщина тела |
|
260 |
240 |
250 |
170 |
230 |
210 |
215 |
200 |
260 |
|
294 |
1 |
Продольные |
Рост сидя |
|
910 |
900 |
1330пол |
940 |
840 |
840 |
870 |
1330 |
860 |
|
900\1345 |
2 |
|
Высота середины плеча в положении сидя |
640 |
640 |
580 |
670 |
580 |
535 |
600 |
1060\610 |
580 |
|
607 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
Уровень глаз в положении сидя |
|
800 |
790 |
760 |
1190 |
1180 |
735 |
755 |
1200\750 |
805 |
|
778 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
Вертикальная досягаемость в положении сидя |
1200 |
1290 |
1260 |
1430 |
1120 |
1190 |
1210 |
1630\1180 |
1180 |
1260 |
- |
|
5 |
|
Высота согнутого локтя |
|
280 |
290 |
270 |
240 |
240 |
270 |
230 |
810\360 |
255 |
|
260 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
|
Высота бедра в положении сидя |
|
160 |
200 |
140 |
210 |
180 |
150 |
160 |
620 |
150 |
|
172 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
|
Высота колена |
|
590 |
520 |
530 |
600 |
520 |
495 |
600 |
500 |
550 |
|
555 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
|
Высота подколенной ямки |
|
460 |
470каб |
440 |
520 |
450каб |
439 |
500 |
470 |
460 |
468/446 |
- |
9 |
Поперечные |
Ширина бедер |
|
400 |
400 |
355 |
340 |
420 |
290 |
400 |
320 |
390 |
|
431 |
10 |
|
Расстояние между локтями |
|
420 |
400 |
410 |
430 |
430 |
405 |
460 |
380 |
410 |
|
443 |
11 |
Передне- |
Расстояние от ягодицы до колена |
|
570 |
525 |
550 |
600 |
580 |
505 |
560 |
525 |
620 |
|
625 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
задние |
Расстояние от ягодицы до подколенной ямки |
470 |
520 |
460 |
620 |
440 |
425 |
470 |
420 |
530 |
472 |
- |
|
13 |
|
Расстояние от ягодицы до большого пальца |
630 |
660 |
690 |
630 |
640 |
670 |
660 |
600 |
730 |
650 |
- |
|
|
|
ноги, согнутой в колене |
|
|
|
|
|
|
|
|
|
|
|
|
14 |
|
Расстояние от ягодицы до ступни вытянутой |
990 |
1020 |
1030 |
1140 |
1070 |
910 |
1100 |
1010 |
1090 |
1032 |
- |
|
|
|
вперед ноги |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Практическое задание 2. Рабочее место сидя (рабочее сидение)

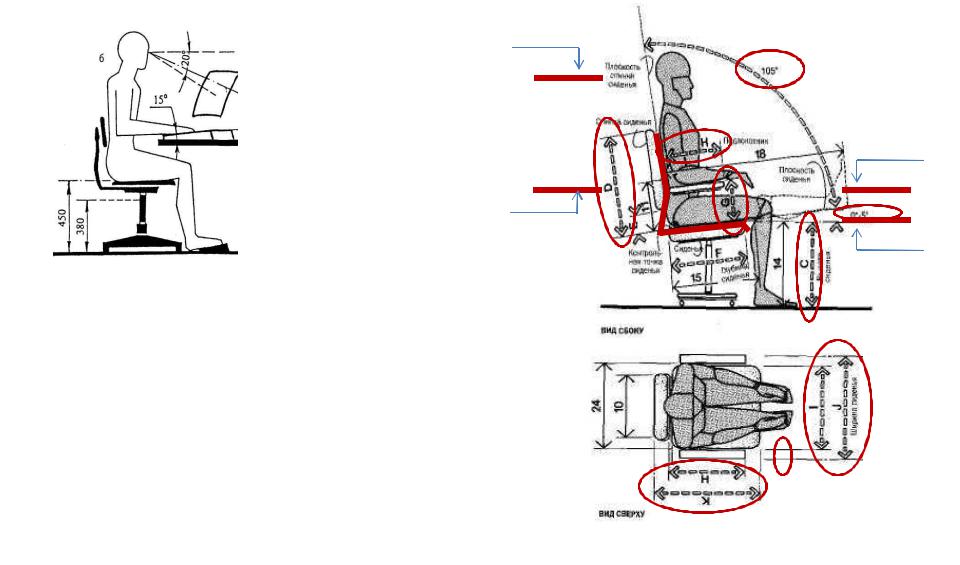

На основании ранее выполненных антропометрических обмеров выполнить чертеж (вид сбоку, вид сверху, М 1:10) регулируемого рабочего сидения, с обычным уровнем спинки. С учетом эргономических требований к форме сидения, спинки, форме и уровню подлокотников.
Собозначением:
1)высоты, глубины, ширины, угла наклона сидения
2)уровня и размера подлокотников
3)высоты и угла наклона спинки
4)положения линии Акерблома
5)значимых параметров тела человека
(уровень глаз, высота локтя, высота подколенной ямки,
колена, ширина бедер, расстояние от ягодицы до большого пальца ноги согнутой в колене).
«СКРЫТЫЕ ИЗМЕРЕНИЯ» (по Холлу) |
50 см 15см |
Резонанс полей |
|
|
|
|
|
Прикладная антропометрия – полезный инструмент при её разумном и эргономически продуманном использовании.
1м20см 80см |
80см 50см |
|
«Вписывая» тело в окружающую обстановку, нельзя ограничиваться габаритами в их узком смысле.
Такие понятия, как расстояние,
пространство, свободное место имеют и более сложное, глубокое значение.
По мнению Холла, существуют «скрытые измерения». Придерживаться точки зрения, что границей человеческого тела является поверхность его кожи, означает не понимать «значение многих элементов, составляющих ощущение пространства».
3м60см 2м10см |
|
2м10см 1м20см |
7м60см |
3м60см |
фаза
приближенности
7м60см и более
Холл утверждает, что люди действуют в четырех «зонах», каждая из которых имеет приближенную и удаленную фазу. Человек каждый раз подсознательно выбирает зону, соответствующую
виду его деятельности и социальной функции2.
Зоны личного пространства и ассоциируемые с ними виды деятельности. По Холлу. «Скрытые измерения» (1966)
«Буферная зона» (по Горовицу)
Каждый человек создает вокруг себя личное пространство - «буферную зону».
Изучали, как размер, форма и проницаемость этой зоны связаны с межличностными отношениями, психологическим и культурным типом данного индивидуума.
Человеку свойственно выдерживать определенную дистанцию между собой и другими людьми или неодушевленными предметами.
Эксперимент был проведен в американском военном госпитале. Изучали расстояние человек-человек, человек-предмет в момент окончания движения.
Две группы испытуемых:
1 группа с установленной шизофренией, 2 группа - здоровые.
В обеих группах люди подходили к полке на гораздо более близкое расстояние, чем к людям.
Приближаясь к людям, участники эксперимента останавливались на определенном расстоянии, за которое уже не заступали.

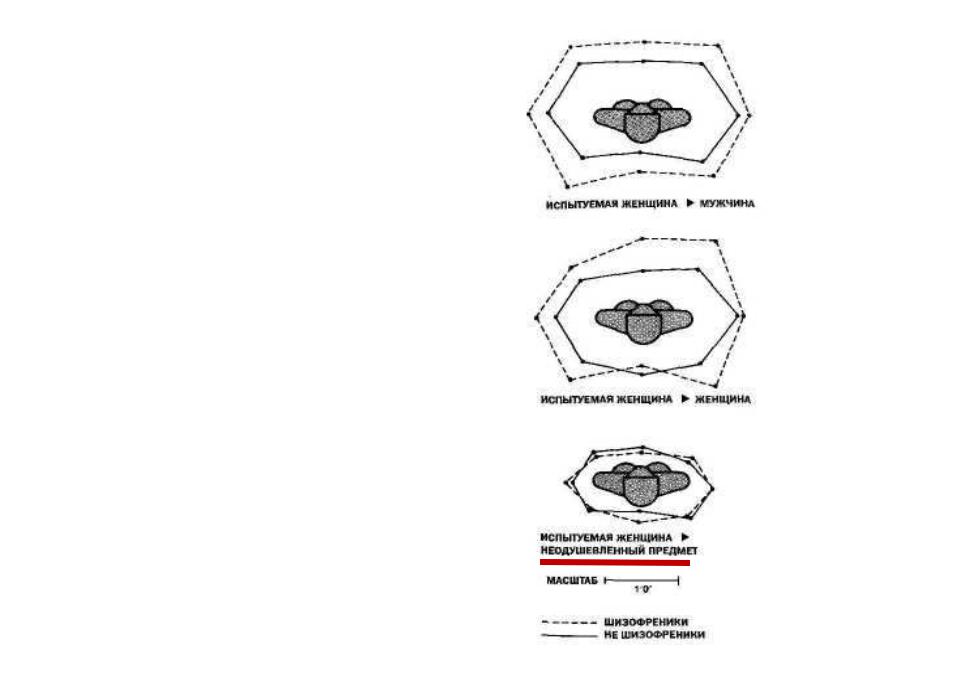

Рисунок. Горовиц и др., «буферная зона тела».
На диаграмме показана средняя величина приближения испытуемых к объектам за трехдневный период. Хотя у страдающих шизофренией буферная зона существенно больше, обе группы подходили ближе к неодушевленным предметам, а не к людям. Не отмечено существенной разницы между группами при приближении к мужчинам или женщинам.
Из книги «Архивы общей психиатрии».
Классификация зон по Фруину
Изучая движение пешеходов и феномен «стояния в очереди», д-р Джон Дж. Фруин предложил свою классификацию: контактная
зона, бесконтактная зона, зона личного комфорта и зона движения. Термином «необходимая дистанция» называют расстояние, которое соблюдается, когда люди естественным образом располагаются друг относительно друга.
Взаимодействие людей по Соммеру

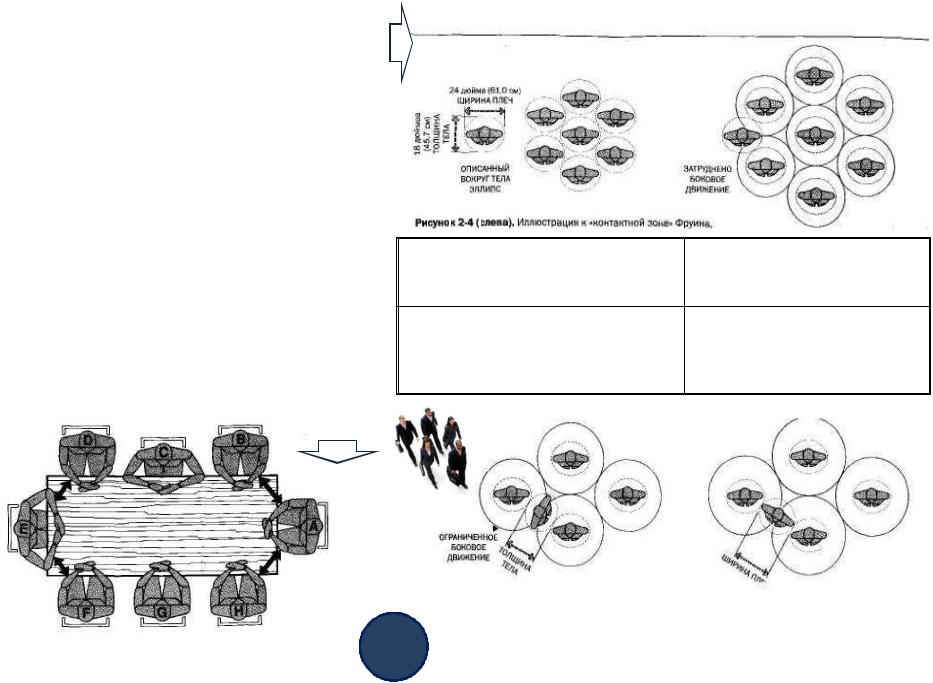

Соммер изучал – « личное пространство» и наблюдал за взаимодействием сидящих за столом людей, точнее, за тем, как удаленность друга от друга влияла на их общение. Чаще всего беседа завязывалась между собеседниками АВ, АН, EF, ED.
Контактная зона |
Бесконтактная зона |
|
|
|
|
|
|
|
«Контактная зона» описанный вокруг тела |
«Бесконтактная зона» - |
эллипс – буферная зона Ø ≈610х460мм. |
буферная зона Ø ≈900 мм, S≈0,7 м2 |
При стоянии в очереди требуется S≈0,3 м2 , |
S=0,3-0,7 м2 практически нет |
иначе происходит касание |
касания |
«Зона личного комфорта» - |
«Зона движения» - |
буферная зона Ø ≈1100 мм, S≈0,9 м2. |
буфернаязонаØ ≈1200 мм, S≈1,2 м2. |
Стоящих разделяет толщина тела, |
S=0,9-1,2 м2 можно двигаться без |
возможно ограниченное боковое |
касаний |
движение. |
|
Зона личного комфорта |
Зона движения |
Эксперимент Соммера в Саскачеванском госпитале. |
Все вышепредставленные рисунки из книги Фруина |
Рассадка людей за столом. Из книги «Социометрия». |
«Проектирование и дизайн для пешеходов», 1971. |
