2012Лекция 10СТУД
.pdfДисциплина «Антропометрия»
Лекция № 10
Тема:
Спальня. Кухня. Ванная.
Размерная организация.
СПАЛЬНЯ. Размерная организация. |
! Правило «КОД-Ф» |
ФФункции – сон, отдых, занятия (РМ), хранение (одежда, предметы досуга), косметический туалет, физ.зарядка (обязательно изолирована).
Размеры помещения спальни: в квартире min 8м2 (1го), 10-12 (2х), 13-15м2(супруги+ребенок), 20-24м2.
го х
!Глубина – не должна превышать двойной ширины. Наилучшая ориентация – В, Ю-В, Ю.
Спальни размещают в глубине дома, рядом располагают санузел.
Оборудование: кровати, тумбочки, туалетный столик, шкаф, рабочее место.
КМебель должна занимать не более 45% площади комнаты!м.(1 ), 2,5 (2 ), 3,0 м(супруги+ребенок).min ширина – 2,25
ОЛежа человек не должен видеть свое отражение! Тем более на потолке! Зеркала в зоне зрения кровати над полом не ниже 600 мм.
ДПодвеска TV для просмотра лежа ≥1500мм.
Спальное место ориентируют по сторонам света (С-Ю обычно, нельзя головой на запад). Не рекомендуется навеска полок, потолочных конструкций и светильников
над спальным местом. Min 1000мм шкафа на 1 человека
По Покатаеву

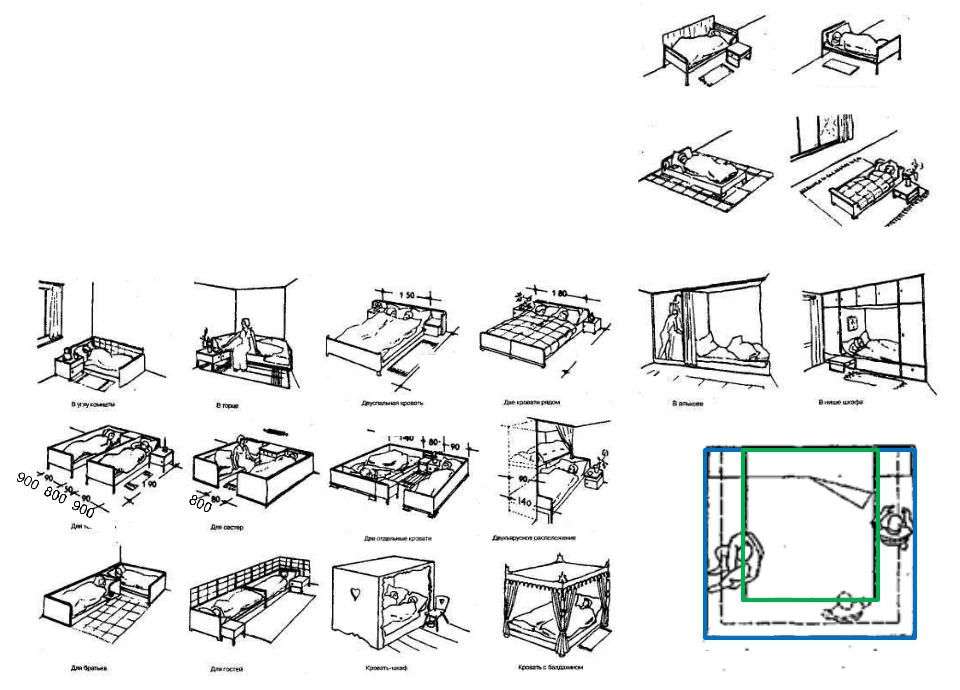

Кровати. Правила размещения.
Размещение:
min 700 мм от окна (радиатор отопления),
!нельзя к наружной стене (средняя полоса и севернее), у продольной стены изголовьем к стене нужно - параллельно с окном, изголовьем к внутренней стене.
2 спальных места в одной комнате только для однополых детей/взрослых, или разнополых детей в возрасте до 9 лет;
Ближе к окну туалетный столик. Не против света!
Шкаф в глубине или у входа (звукоизоляция смежного санузла). на расстоянии от стены в центре комнаты
16000 |
|
1800 |
1900
2000
в углу |
в торце |
|
двуспальная |
две кровати рядом |
|
в алькове |
в нише шкафа |
|
|
|
|
|
|
|
|
1400 800 900
для товарищей |
для сестер |
две отдельно |
двухъярусная |
|
|
|
|
|
|
|
|
|
|
|
|
300/600 |
для братьев |
для гостей |
шкаф-кровать |
с балдахином |
|
|
|
|
|
|
Кровати. Размеры спального места. Функциональные зоны. |
По Покатаеву |
||
|
|||
1-спальная |
Min 750x1950 |
800-900-1000 х 2000мм, |
|
2-спальная |
Min 1350x1950 |
1400-1600-1800-2000 х 2000мм. |
|
Индивидуальная длина СМ= рост + 250 мм.
Пространство между ярусами – min 500 мм (для поворота на бок).
Обход с 3-х сторон min 600 мм (для 2х спальной), до наружной стены – min 800 мм, до шкафа – 600-750 мм.
500
900
900
900
600
|
|
100 |
|||
800 |
|
||||
|
|
|
|
|
|
|
|
800-900-1000 |
|
||
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
2000-2100
>650 |
600 |
>650 |
600 |
1550
700
>700 |
600 |
Минимальные габариты спального места |
Необходимое пространство для прохода |
Спальня.
Функциональные и коммуникационные зоны
600-1000 800-1000
600-750
300-400 800
|
|
450-600 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
400\600 |
|
|
|
|
||
|
|
|
|
|
|
|
|
1000-1200 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|||
Студент |
1200-1400 |
800-1000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
700-1000 |
|
|
|||
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
400\600 |
300-400 |
|
||||||
лекции12)-9(11К ______________________Игр-. |
|
200 |
160- |
610-450 |
|
|
760-710 |
|
|||||
|
|
|
|
|
250 |
|
|
|
|
|
|
|
|
80-
150-

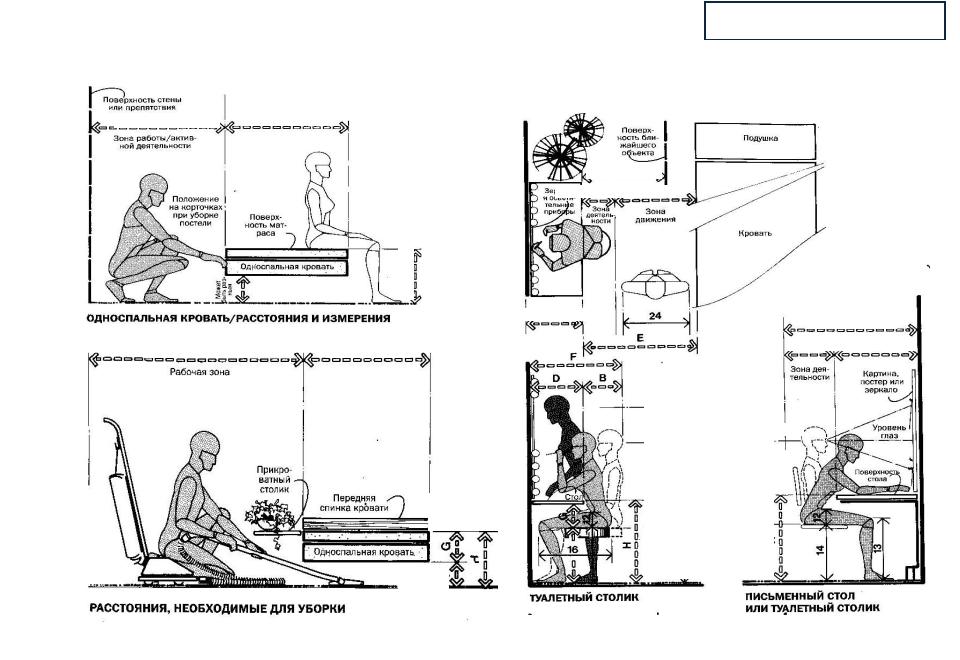

Задание к лекции
По Панеро-Зелнику
1100-1300
500 600-800
1100-1200
710-760
КУХНЯ
В современном жилище кухня играет не менее важную роль, чем «домашний очаг» во все эпохи существования человечества. Она остается самым распространенным «рабочим местом» в
мире. Женщина проходит по кухне в день несколько километров и только на приготовление пищи и мытьё посуды тратит 1,5 - 4 часа в день. Рационализация размещения оборудования экономит около 30 % времени и более 50 % проходимого расстояния.
х
х
В 1920-е годы в Германии проводили «Нитевое исследование», так как контролирующие лица путь испытуемой измеряли на чертеже в масштабе с помощью нитей.
Зависимость количества движений от размещения оборудования в кухне с ограниченной площадью без
обеденного стола и стульев
КУХНЯ. Размерная организация.
Min площадь кухни – 8 м2, кухни-ниши - 5 м2,
кухни-столовой – 12-14 м2.
Общая протяженность фронта оборудования
!(плита, мойка, рабочий стол и холодильник) – min 2,7 м (opt ≈7м).
Глубина функционального пространства –
700-900-1100-1200мм.
До обеденного стола (h=750мм) напротив min 900мм!
Зоны досягаемости! Зоны обзорности!
2100
1900 |
наименьшая досягаемость |
|
|
|
|
|
|
|
|
|
|
|
ограниченная |
|
|
|
|
|
|
|
1650 |
|
|
|
|
|
|
|
|
1400 |
|
|
|
|
|
|
|
opt |
|
|
|
|
Рабочая поверхность |
наилучшая |
|
х |
|
|
|
|
|
||
850
650
ограниченная
450
наименьшая досягаемость
! Правило «КОД-Ф»
Функциональное пространство!
0
Приготовление пищи - своего рода технологический процесс, имеющий ряд операций и их
определенную последовательность.
Рационально размещать основное кухонное оборудование и принадлежности согласно «технологической» схеме, т.е. таким образом, чтобы каждому процессу соответствовал участок рабочей поверхности стола, плиты, мойки и т.д.
Технологический процесс: хранение, чистка, сортировка,
мойка, разделка продуктов, удаление мусора, приготовление пищи (в т.ч. и термическое),
сервировка стола.
Главный эргономический принцип при расположении кухонной мебели и основного кухонного оборудования — сокращение физических и временных затрат при приготовлении пищи.
Т.Е. обеспечение минимальных путей при передвижении от холодильника к рабочим
плоскостям для сортировки и отбора продуктов, затем к мойке, от нее к плоскости разделочного стола, а затем к плите, духовке или микроволной печи, а в завершении - к обеденному столу.
!Т.Е. соблюдение принципа «рабочего треугольника» (холодильник, мойка, плита),
сумма сторон не должна превышать 6 метров.
Схемы рационального размещения оборудования |
По Нойферту |
|
|
|
|
Размеры и пропорции помещения определяют схему расстановки оборудования.
Таблица. Основные схемы расположения кухонного оборудования
1. |
Однорядная |
Ширина кухни – min 1,9 м. Важнейшие рабочие зоны располагаются по часовой |
|
|
стрелке (у левши - зеркально) у одной стены. Расстояние между кухонным |
|
|
оборудованием и обеденным столом не менее 900 мм. |
2. |
Двухрядная |
Важнейшие рабочие зоны - у двух противолежащих стен, ширина кухни min 2,4 м, |
|
|
ширина прохода – min 1200 мм, max 1650 мм. |
3. Г-образная |
Удобно и экономично угловое расположение оборудования |
|
4. |
П-образная |
Дополнительное рабочее место возникает около окна |
|
|
|
5. |
Полуостровная |
Возможна при ширине свободного пространства |
6. |
Островная |
между предметами мебели более 1,8 м. |
|
|
|
Оригинально и удобно в больших кухнях островное расположение моек с разделочными столами или плит с вытяжками над ними, либо моноблоков – плита– мойка с вытяжкой и сушкой над ними.
Часто к блокам кухонной мебели пристраиваются барные стойки для завтраков или небольшие обеденные столы.
