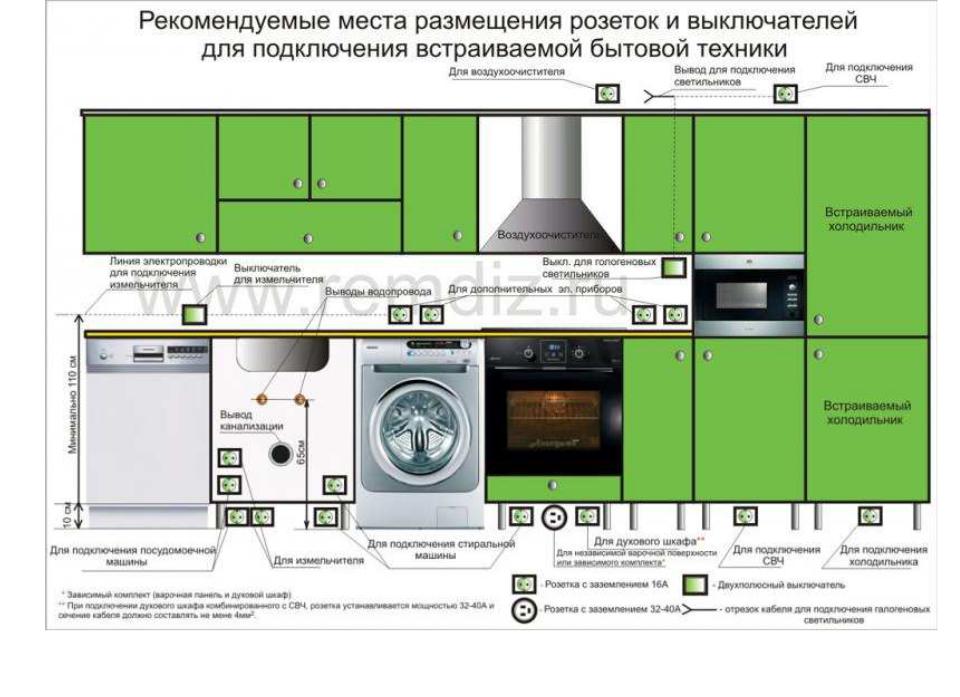

Высота верхних розеток, выключателей 1050-1100мм,силовых розеток - 50 мм от пола в районе устанавливаемой техники.
Отделка кухни:
Столешница, фасады:
натуральные материалы - мрамор, гранит или дерево; синтетические – пластик, жидкий камень, слоистые ламинаты с повышенной стойкостью к трению, царапинам, теплу (до 200°), ударам, пятнам;
металлы (алюминий), особо прочное гальванопокрытие (из автомобилестроения).

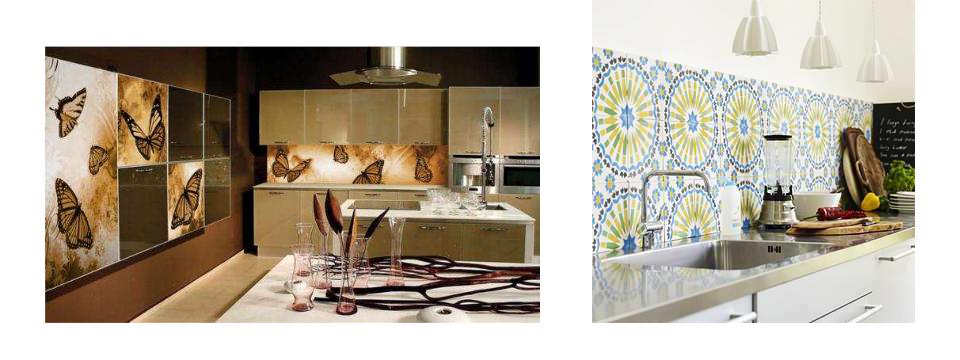

Фартук: керамическая плитка, стекло, ламинированные панели, металл.
Декор: инкрустация, глянцевые и матовые поверхности дерева, стекло, алюминиевые вставки.
Безопасность детей на кухне
Особое значение приобретает вопрос безопасности кухонного оборудования для детей. Горячие кастрюли размещают глубоко - обезопасить детей от опрокидывания посуды и возможного ожога. Используют ограждения для плиты.
Тумбы с выдвижными ящиками около плиты дети используют как лестницу: устанавливают специальные стопоры-замки, в т.ч. в зоне хранения вилок-ножей, уксусов.
Задание к лекции

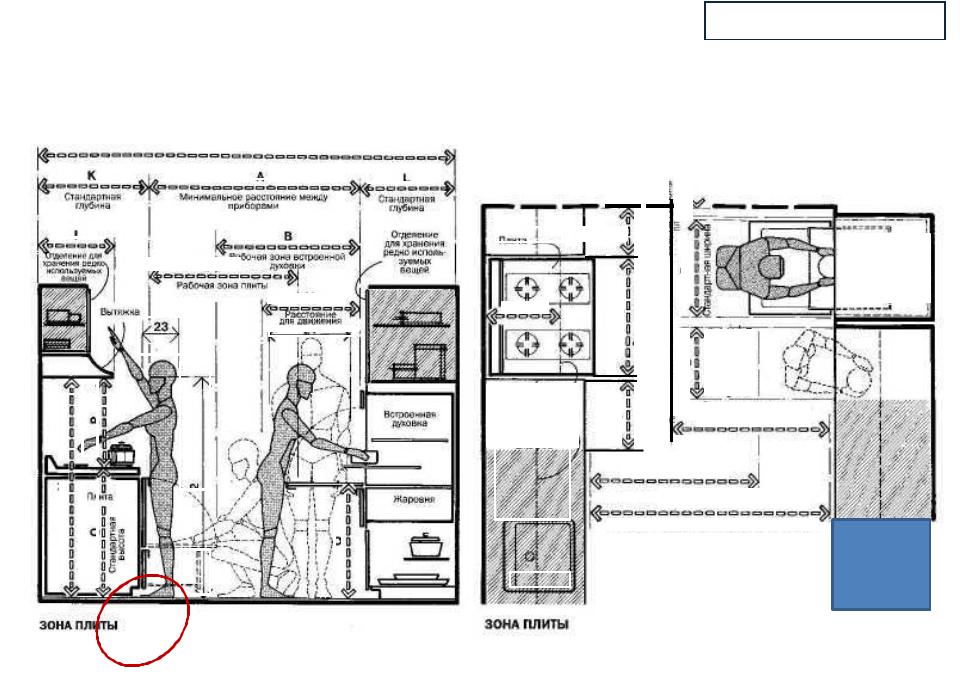

Практическое задание. Кухня. Размерная организация
На основании справочных данных о размерной организации кухни выставить основные размеры мебели, кухонного оборудования, функциональных зон, проходов.
2400-max2850
|
600 |
|
|
1200 |
|
|
600 |
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
450 |
|
|
1000-1100 |
|
|
|
плита |
||
|
|
|
||||||||
1000-1200 |
|
800 |
450 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
450| 650 |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Min 600 мм opt 800 мм на разделку |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
||||
1500 |
770-850-920 |
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
850 |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
мойка |
|
|
|
|
|
|
60-80 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
80-100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25-80 |
|
min |
|
|
300 |
|
|
|
600 |
Встроенная |
|
духовка |
|
30 0-900 |
|
|
400 |
min 400 |
|
1000 |
|
|
|
|
|
|
1000 |
|
|
min 1200 - max 1650 |
|
Расстояние до стола |
|
min 900 мм |
х |
|

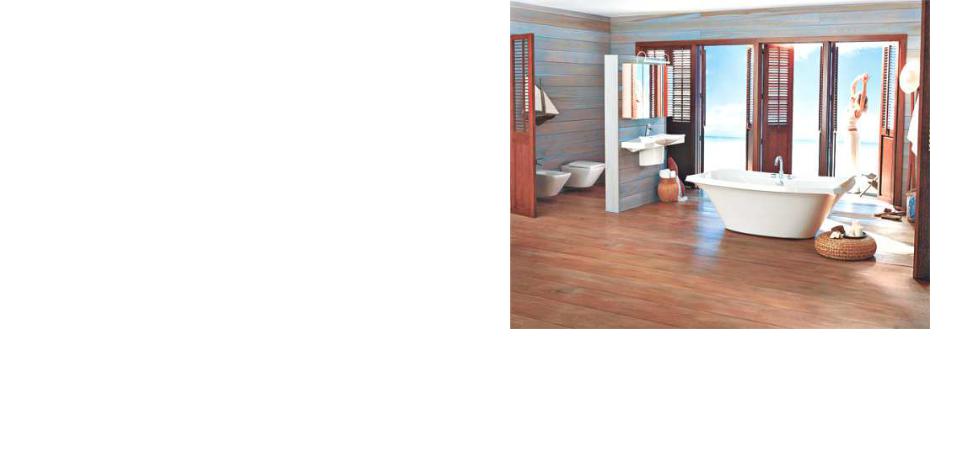

ВАННАЯ. Функции. Оборудование.
Функции: личная гигиена, хранение, стирка.
Санитарно-техническое оборудование (сантехникараковина, ванна, унитаз, биде,
душевая) - это устройства (приборы), устанавливаемые в уборных (туалетах), ванных комнатах, комнатах личной гигиены, на кухнях.
Основное оборудование ванной: ванна, душевая, раковина,
стиральная машина.
уборной: унитаз, биде, раковина.
Оснащение: дополнительный обогреватель,
полотенцедержатели, сушилка для рук,
поручни для ванной, держатели (д/туалетной бумаги, стакана для зубных щёток, мыльницы, для ёршика), шкаф (для полотенец, косметических и моющих средств, медикамиентов, грязного белья и пр.
Оборудование ванной комнаты во многом определяет уровень комфорта жилища.
!
!

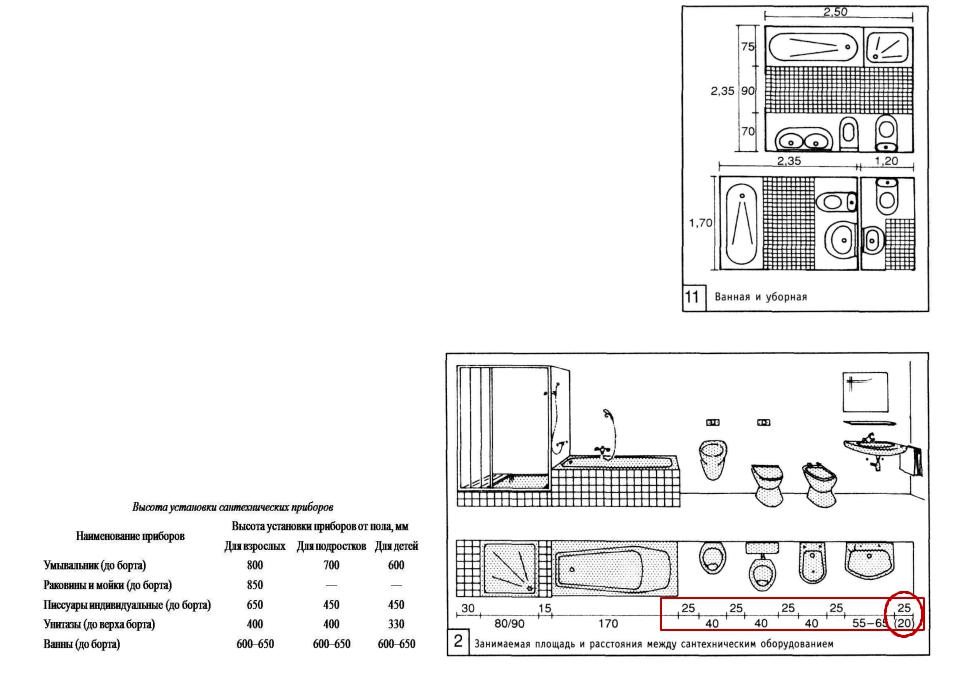

ВАННАЯ и уборная. Размерная организация.
Требования: рациональная планировка, звуко- и гидроизоляция, воздухообмен, хорошо очищаемые влагостойкие поверхности, не скользкий пол, влагозащищенные розетки и осветители, t= + 24 С0.
С\У бывают раздельные и совмещенные.
Традиционно объединение ванны, душа и умывальника.
Совмещение: установка унитаза в ванной комнате возможна лишь в квартире, рассчитанной на 1-2х человек, или при наличии второго санузла.
Min площадь совмещенного санузла – 3,3-3,85 м2,
раздельного (ванная, уборная) – 3-6 и более м2,
уборной – 0,96-1,8 м2, ванной – 2,6-3,3 м2.
Min размеры уборной (ширина/глубина) 800 х1200 мм, при открывании двери вовнутрь – 800х1500м.
Имеет значение порядок установки сантехприборов от стояка при естественном уклоне.
Наиболее удаленараковина (высокий слив).
Ближе всего – унитаз (низкий слив большогоØ). Уклон трубы канализации к стояку
min 20мм на 1 м (возм. постамент для ванн).
ВАННА
Материал: эмалированный чугун, сталь, фаянс, акрил.
!Размеры в плане: 700-800х1200-1500-1700-1800
Глубина: 460-600 мм, высота установки: 600-650 мм, регулировка ножками ≈ 50мм.
Стандартный дверной проём – 600 мм.
|
|
|
|
|
|
1000-1300 |
|
|
|
|
|||
|
|
|
|
|
|
|
1000 |
|
|
800-900 |
|||
|
600 |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1700 305
Max 457
Функциональное
пространство min750х900 мм
Формы. Оснащение ванн
Форма: 1-о, 2-х местная, прямоугольная, круглая, угловая.
Оснащение: шторка, поручни, галогенная подсветка, сенсорная панель управления, подогреватель воды (с электрическим заземлением), гидромассаж, прибор для автодезинфекции, спец.звукоизолирующие прокладки, система заполнения через отверстия перелива «Водопад» и т.д.

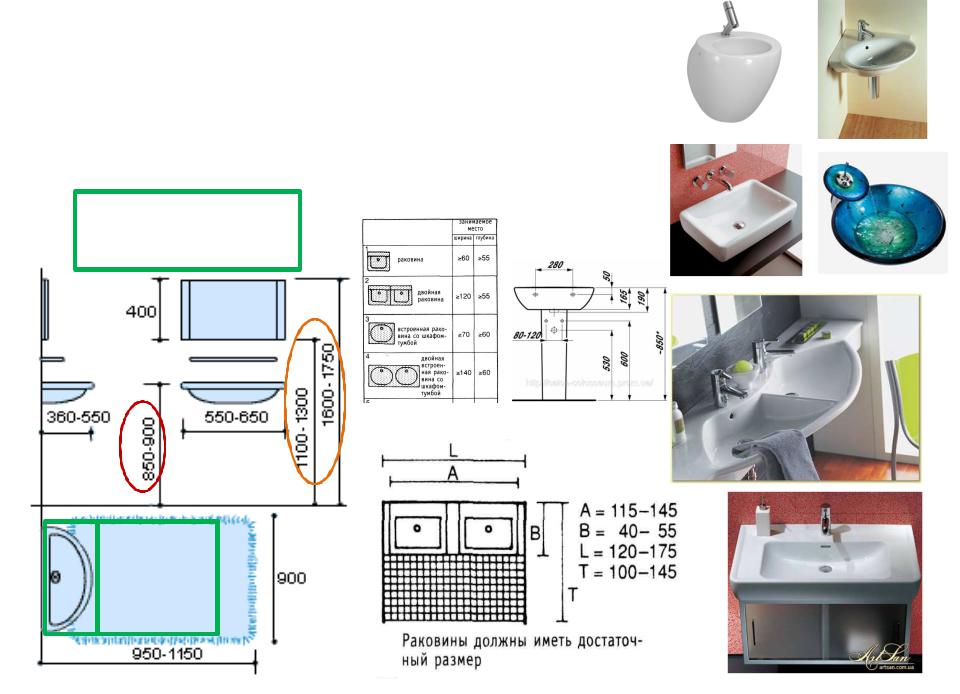

РАКОВИНА
Материал: керамика, эмалированный чугун, сталь, искусственный камень, полимерные материалы (акрил), стекло.
Форма: одинарная, двойная, круглая, прямоугольная, угловая, с
боковыми поверхностями, конструкция: подвесная, накладная, опирающейся на напольный шкаф или пьедестал. Раковинамини Рукомойник
!Размеры: 350х450 - 600х600-700-1200-1400 мм.
Функциональное пространство раковины
600(900)х900 мм
РаковинаспьедесталомPRO фирмы«Laufen» (Австрия)
