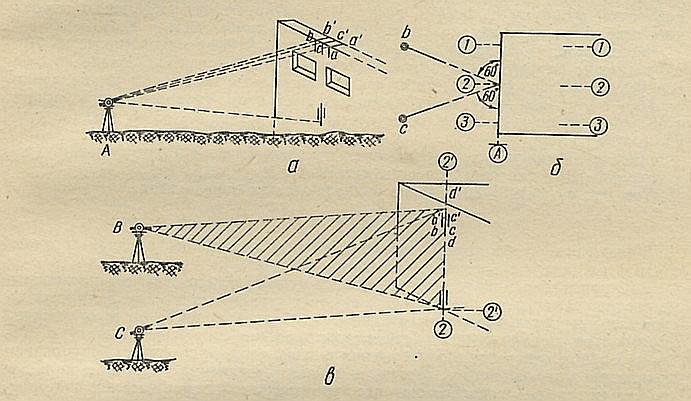

Рис.99 Переносить оси зданий снизу вверх можно также с помощью зенит – при-
боров.
Перед укладыванием перекрытия нивелируют стены через 5 м.
На уложенное перекрытие передают отметку от нулевого горизонта или репера. Порядок передачи отметки такой же, как и при передаче в котлован. Абсолютная отметка вычисляется по формуле:
Нэ=Н0+З+(а - в) - П.
Следует помнить, что при сооружении ответственных объектов в процессе передачи отметки по этажам или в котлован отсчеты по рулетке необходимо исправлять за ее растяжение от подвешенного груза, от собственного веса и за температуру.
При менее ответственных сооружениях передавать отметку на этаж можно простым промером рулеткой от нулевого горизонта по стене.
После передачи отметки на этаж производится нивелирование перекрытия по квадратам со стороной 3 или 5 м.
Внутреннее оборудование монтируется относительно нулевого горизонта и осей здания, имеющихся с внутренней стороны стен.
14.5.4. Исполнительные съемки
На заключительном этапе строительного процесса выполняют исполнительные съемки с целью оценки фактического положения вновь построенных сооружений, их элементов, формы, размеров и их соответствия проектным данным.
В процессе строительства и после него ведут учет выполненных работ. Для определения положения в плане и по высоте возводимых сооружений и их частей производят специальные геодезические измерения, совокупность которых называют исполнительной съемкой.
Исполнительной съемке подлежат не все части сооружений, а только те, от которых зависит прочность, устойчивость сооружений, точность монтажа, а также последующие условия эксплуатации. Обычно в проекте производства работ устанавливают перечень тех частей сооружения, которые подлежат исполнительной съемке. Работу по производству исполнительных съемок выполняет заказчик, либо по его заданию – проектная организация, разрабатывавшая проект данного строительного объекта.
При проверке качества возведения тех частей сооружения, которые в процессе последующих строительных работ будут перекрыты другими частями и элементами, производят промежуточные исполнительные съемки с подготовкой необходимой отчетной документации (планы, профили и т.д.).
Исполнительные съемки производят с использованием геодезической разбивочной основы строительства. Геодезический контроль осуществляют измерением превышений, расстояний, углов относительно опорных осей и точек с записью результатов в специальные ведомости или на магнитные носители информации. В результате выполненных контрольных геодезических работ и исполнительных съемок устанавливают все отклонения построенного сооружения от проекта, намечают пути их устранения, принимают решение о продолжении последующих строительных работ, либо осуществляют приемку завершенного объекта с соответствующей оценкой качества строительства.
Погрешность измерений при исполнительных съемках допускается не более 0,2 величины отклонений, допускаемых строительными нормами и правилами, государственными стандартами или проектной документацией.
По результатам исполнительной съемки составляют исполнительный генеральный план, отмечая на нем все отклонения от проекта. Исполнительный генеральный план служит основным документом при приемке завершенного объекта, а также используется при последующей его эксплуатации и реконструкции.
15. Наблюдения за осадками и деформациями зданий и сооружений
15.1. Причины деформаций оснований сооружений
На стадии эксплуатации необходимы геодезические наблюдения за осадками и деформациями сооружения. Деформации происходят из-за перемещения частиц грунта в горизонтальной и вертикальной плоскостях и подразделяются на две группы:
Общие причины а) Способность грунтов к упругим и пластическим деформациям под влиянием
нагрузки (просадки, оползни, карсты и др.);
б) Неоднородное геологическое строение основания, приводящее к неравномерному сжатию и перемещению грунтов под воздействием веса сооружения; в) Пучение при замерзании водонасыщенных и оттаивание мерзлых льдонасыщенных грунтов; г) Изменение гидротермических условий, связанных с сезонными и многолет-
ними колебаниями температуры и уровня грунтовых вод. Частные причины а) Землетрясения;
б) Неправильная планировка участка, плохой дренаж атмосферных и паводковых вод; в) Неточности инженерно – геологических и гидрогеологических изысканий;
г) Ослабление оснований подземными разработками (шахты, метро и др.); д) Возведение поблизости новых крупных сооружений;
е) Неравномерное распределение давления сооружения по подошве фундамента (ступенчатые, надфундаментные конструкции); ж) Вибрация фундаментов, вызываемая работой всевозможных машин и механизмов или движением транспорта;
з) Форма, размеры и конструктивная жесткость фундамента.
15.2. Классификация деформаций оснований и сооружений
По вышеизложенным причинам в результате смещения частиц грунта смещаются и части сооружений и их фундаментов. Общая конструкция претерпевает изменение формы, то есть деформации. Если принять начальное (проектное) положение плоскости фундамента за исходное, то в результате ранее указанных факторов эта плоскость будет представлять деформированную поверхность. ЕЕ точки могут перемещаться вверх, вниз и в сторону. Эти перемещения называют соответственно осадкой, подъемом и сдвигом.
Осадки – характеризуются (математически) величиной перпендикуляров, опущенных с начальной горизонтальной плоскости фундамента до пересечения с деформируемой поверхностью. Если эти перпендикуляры равны, то осадки называются равномерными – они не снижают прочности и устойчивости сооружений, но могут быть опасными (накопление грунтовых вод в подвале, нарушение инженерных сетей и др.). Если перпендикуляры не равны, то осадки – неравномерные. Это наиболее опасные осадки. Они приводят к различным деформациям сооружений или его частей (поломка лифта, перенапряжения в несущих конструкциях, трещины и т.д.). Опасность тем больше, чем значительнее разность осадок и чем чувствительнее конструкция.
Подъем – математически характеризуется как и осадка, но имеет противоположный знак.
Сдвиг – математически характеризуется радиусами-векторами перемещения точек фундамента (основания) в горизонтальной плоскости.
В результате осадки, подъема или сдвига могут наступить следующие деформации здания:
а) осадка или подъем всего здания (всех его частей) только в вертикальной плоскости на одинаковую величину (равномерные осадки).
б) Перемещение всего здания в горизонтальной плоскости без поворота или с поворотом вокруг вертикальной оси.
в) Перекос конструкций (для относительно жестких зданий), измеряемый максимальной разностью неравномерных осадок двух соседних опор, отнесенной к расстоянию между ними.
г) Крен (для абсолютно жестких зданий и сооружений) – наклон или поворот основных плоскостей всего сооружения в результате неравномерных осадок без нарушения его цельности и геометрических форм, выражаемые в угловой, линейной или относительной мере (различают крен вертикальных сооружений и крен фундаментов).
д) Относительный прогиб (или перегиб) – частное от деления величины стрелы прогиба на длину изогнувшейся части здания или сооружения.
е) Кручение здания или сооружения – поворот его параллельных поперечных сечений вокруг продольной оси в разные стороны и на разные углы.
ж) Трещины – разрывы в отдельных конструкциях сооружений, возникающие в результате неравномерных осадок и дополнительных напряжений.
Таким образом, осадка, подъем и сдвиг являются источниками всех деформаций. Зная их, можно определять и прогнозировать возможные деформации, а следовательно и предотвращать их. Поэтому важно знать методы этих видов перемещений точек сооружений.
15.3. Методы и точность измерений осадок и деформаций
Наряду с определением величин осадок и деформаций проводят физикомеханические наблюдения (свойства грунтов, измерение напряжений и температуры фундамента, колебаний уровня грунтовых вод и т.д.). Геодезические и другие измерения должны быть тесно связаны для выявления причин и закономерностей осадок и деформаций.
Негеодезические измерения дают величину относительной осадки или деформации, приборы устанавливаются на сооружении и перемещаются вместе с ним (отвесы, клинометры, щелемеры, микрокренометры, и др.).
Геодезические измерения позволяют определить и относительную, и абсолютную величину вертикальных и горизонтальных перемещений сооружений по отношению к неподвижным знакам, устанавливаемым на некотором расстоянии от сооружения.
Существует несколько геодезических методов измерений перемещений точек:
а) геометрическое нивелирование 1, 2, 3 классов – измерение вертикального смещений точек; б) гидростатическое нивелирование – вертикальное смещение труднодоступ-
ных точек, расположенных приблизительно на одной высоте;
