1.Вычисляют верный отсчет по рейке а0 = а – х

2.Элевационным винтом наклоняют зрительную трубу и устанавливают на

рейке отсчет а0. При этом пузырек цилиндрического уровня сместится из середины.

3.Исправительными винтами цилиндрического уровня пузырек уровня возвращают на середину.

4.Повторяют поверку.

10. Продольное нивелирование трассы

Трасса – это ось линейного сооружения типа: дороги, трубопроводы, линейные ускорители частиц, ЛЭП и другие (рис. 62).

Трассирование – комплекс работ для получения оптимального варианта трассы по отношению к ландшафту местности, рельефу, в экономическом отношении. Разделяют камеральное и полевое трассирование. Камеральное трассирование заключается в предварительном выборе оптимального варианта трассы с использованием карт мелкого, а затем более крупного масштабов. Выполняется оно способами: попыток, построения линии заданного уклона, по стереомоделям местности и автоматизированным методом.

Полевое трассирование выполняют или без предварительного выбора трассы на карте или выносят в натуру выбранный на карте вариант трассы. Все работы при этом разделяются на полевые и камеральные.

10.1. Полевые работы.

1)Рекогносцировка – осмотр местности и закрепление главных точек трассы начала трассы (НТ), конца трассы (КТ), створных точек (СТ), вершин углов поворота трассы (ВУ) деревянными или бетонными столбами вы-

сотой около одного метра (рис. 64).

На столбах масляной краской подписывают названия и номера точек.

2)Измерение углов поворота трассы – угла между предыдущим и последующим направлением трассы. Теодолитом измеряют правые по ходу горизонтальные углы и вычисляют углы поворота трассы. Если трасса

поворачивает вправо, то φ1 = 180º- β1, угол поворота трассы влево вычисляют следующим образом φ2 = β2 – 180º.

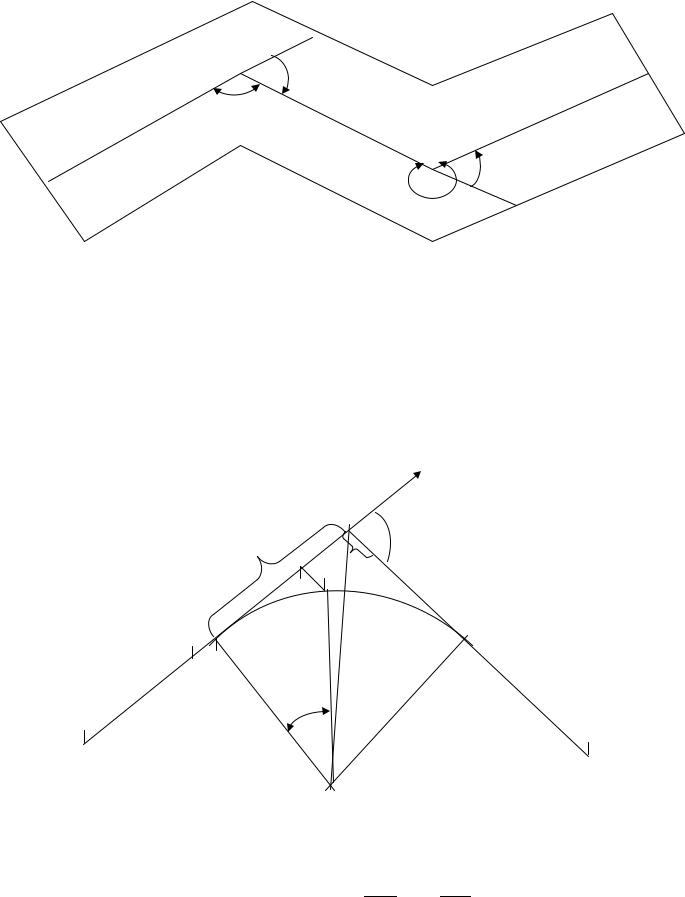

3)Разбивка трассы: расчистка и закрепление главных точек кривых, пикетов, плюсовых точек, поперечников. После вычисления углов поворота трассы выбирают из «Таблиц для разбивки круговых кривых» или вычисляют по формулам элементы кривых: тангенс (касательная к кривой, Т), биссектрису (Б), длину кривой (К), домер (Д) (рис. 65).

67

Вычисляют пикетажное значение, то есть расстояние от предыдущего пикета, главных точек кривых по формулам:

КККК

По пикетажным значениям находят на местности главные точки кривых и закрепляют их деревянными колышками.

Пикеты разбивают по прямым участкам трассы при помощи ленты или рулетки через каждые 100 метров по направлению, заданному визирным лучом теодолита. Если пикет попал на тангенс, по новому направлению откладывают домер первой кривой и, считая пикетаж полученной точки равным пикетажу вершины угла, дальнейшую разбивку трассы продолжают от нее. Кроме того, этот пикет нужно вынести на кривую (рис. 65). С этой целью вычисляют центральный угол β и прямоугольные координаты выносимого пикета. Так, для пикета 2 на рисунке хПК2 = Rsinβ; уПК2 = R – Rcosβ =

2Rsin2β/2.

Пикеты закрепляют деревянными колышками, которые забивают вровень с землей, окапывают канавкой в радиусе одного метра и забивают сторожок (деревянный колышек длиной 60см), на котором подписывают номер пикета.

На трассе закрепляют плюсовые точки – точки пересечения с характерными элементами ситуации и рельефа, определяют их пикетаж от предыдущего пикета. На косогорах или в местах неравномерного уклона трассы разбивают поперечники: закрепляют на трассе осевую точку поперечника, строят при помощи теодолита прямой угол к трассе вправо и влево от нее, то есть левое и правое плечи поперечника, на которых закрепляют плюсовые точки в местах изменения рельефа. Пикетаж этих точек определяют от осевой точки поперечника.

4)Горизонтальная съемка полосы местности вдоль трассы (от 20 метров и больше) способами прямоугольных координат и линейных засечек. При необходимости съемки рельефа выполняют тахеометрическую съемку, используя в качестве точек съемочного обоснования главные точки трассы, которые должны быть привязаны к пунктам государственной или местной геодезических сетей.

Параллельно с разбивкой трассы и съемкой местности ведут пикетажный журнал, куда заносят результаты разбивки и ведут абрис съемки.

69

5)Нивелирование трассы. Выполняют методом геометрического нивелирования способом «из середины». Нивелирование технической точности, при котором применяются технические нивелиры, допустимая максимальная длина плеч при хорошей видимости 150 метров, при плохой 100 метров. Километровые пикеты, реперы нивелируют как связующие точки, а плюсовые точки и точки поперечников – как промежуточные, только по черной стороне рейки.

По окончании полевых работ получают следующие документы: пикетажный журнал и журналы нивелирования трассы.

10.2. Камеральные работы

1)Ежедневный контроль разбивки пикетов и вычисления углов поворота трассы.

2)Математическая обработка результатов измерений заключается в вычислении допустимых и полученных невязок в теодолитных и нивелирных ходах и уравнивании этих ходов. Допустимая невязка в теодолитных ходах f β = 3'√n, где n – количество сторон в ходе, для хода нивелиро-

вания fh = ±50 мм √L, где L – длина хода в километрах или fh = ±

10мм√n,

где n – число станций в ходе.

Кроме того, вычисляют ведомость прямых и кривых участков трассы, в которой записывают значения углов поворота трассы, пикетажные значения главных точек кривых, значения прямых и кривых участков трассы, домеров. Контроль вычислений выполняют по следующим формулам: ∑2Т - ∑К

= ∑Д; ∑Р + ∑К = S = ; φ прав. - φлев. = αкон. – αнач., где Р – прямые вставки, К – длины кривых участков трассы, S – длина трассы, φ – угол поворота трассы

вправо и влево, α – дирекционный угол.

3)Графические работы заключаются в составлении плана трассы в масштабах 1:5000 и высотой сечения рельефа 2м в горной местности и 1:10000 и высотой сечения рельефа 5метров в равнинной. Кроме плана, вычерчивают продольный профиль трассы и профили поперечников. Продольный профиль составляют в масштабе: 1:5000, 1:10000 по горизонтали, по вертикали масштаб выбирают в 100 раз крупнее горизонтального для наглядности профиля. На продольном профиле проводят проектную линию, вычисляют проектные и рабочие отметки пикетов и плюсовых точек и объемы земляных работ. В графе «кривые» строят кривые по пикетажным значениям их главных точек, на прямых участ-

ках трассы над прямой записывают название и значение румба, под прямой – длину прямого участка.

Профили поперечников строят в одинаковом масштабе по горизонтали и вертикали.
