30. Модуляция и детектирование импульсного переносчика. Методы амплитудно-импульсной модуляции. Спектры импульсно-модулированных колебаний при детерминированных и случайных сообщениях.

Амплитудным модулятором называется устройство, в котором осуществляется изменение амплитуды высокочастотного колебания по закону передаваемого сообщения.

На входе амплитудного модулятора действуют два напряжения: высокочастотное u_ω = U_ω sinω₀t и низкочастотное. В простейшем случае (тональная модуляция) низкочастотное напряжение также бу­дет чисто гармоническим: u_Ω = U_Ω sinΩt.

На выходе модулятора должно быть высокочастотное напряжение, модулированное по амплитуде:

и = U₀ (1 + М sinΩt )sinω₀t.

Для решения поставленной задачи необходим не­линейный элемент и фильтр. В качестве нелинейного элемента можно использовать электронную лампу или транзистор, в качестве фильтра — любой пассивный четырехполюсник, полоса пропускания которого соответствует спектру амплитудно-модулированного колебания. Так как спектр АМ-колебания при тональной модуляции содержит несу­щую и две боковых частоты, в качестве фильтра удобен одиночный колебательный контур, настроенный на частоту ω₀ с полосой пропуска­ния, равной 2Ω.

В этом случае общая схема амплитудного модулятора будет иметь вид, представленный на рисунке 3.1.

Действительно, если вольт-амперная характеристика элемента R(u) линейна, то напряжение u_Ω будет изменять только среднее зна­чение тока i. Амплитуда переменной высокочастотной составляющей остается постоянной и, следовательно, мо­дуляции не будет.

Рисунок 3.1 Схема амплитудного модулятора

Если же характеристика элемента R(u) нелинейна, то одновременно с изменением среднего значения тока i будет происходить изменение амплитуды высокочастотного на­пряжения, что приведет к появлению на колебательном контуре амплитудно-модулированного напряжения.

В зависимости от того, нелинейность какой характеристики активного элемента используется, различают следующие схемы амплитудных модуляторов: сеточные, анодные, по экранирующей сет­ке, по защитной сетке, базовые и коллекторные. Однако независимо от схемы все амплитудные модуляторы характеризуются одними и теми же основными характеристиками.

С помощью статической модуляционной характеристики находят рабочий участок, где между управляющим напряжением (Е) и первой гармоникой выходного тока имеется линейная зависимость. Так как амплитуда выходного высокочастотного напряжения пропорциональ­на первой гармонике выходного тока, на рабочем участке амплитуда выходного ВЧ напряжения будет точно соответствовать управляющему напряжению.

Поэтому для того, чтобы учесть реальные условия работы амплитудного модулятора, снимают его вторую основ­ную характеристику — динамическую модуляцион­ную характеристику.

Рисунок 3.3 Модуляционные характеристики амплитудного модулятора

Билет 31

31. Поясните принцип работы временного детектора оборудования временного группообразования.

Временной детектор (ВД) предназначен для контроля ВИ между моментами записи и считывания в оборудовании временного группообразования.

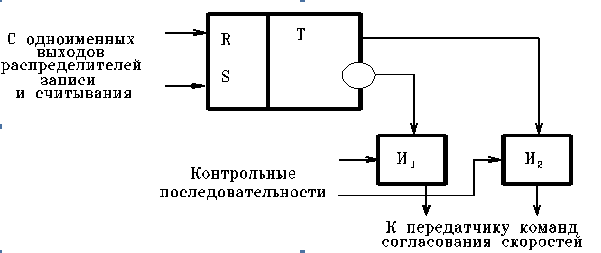

В передающей части блока асинхронного сопряжения для определения момента возникновения и знака неоднородности используется цифровой временной детектор. В таком детектореодноименные выходы распределителей записи и считывания подключены к раздельным входам триггера. Выходы последнего соединены с логическими элементами И₁ и И₂, на другие входы которых подаются контрольные импульсные последовательности с распределителя считывания.

Цифровой детектор

Аналоговый временной детектор

В тракте приема оборудования асинхронного сопряжения для определения текущего значения временного интервала между моментами записи и считывания используется аналоговый временной детектор (рисунок 8.4). В таком детекторе, так же как и в цифровом, импульсные последовательности с одноименных выходов распределителей записи и считывания подаются на раздельные входы триггера Т, скважность импульсов на выходе которого характеризует взаимное временное положение сигналов записи и считывания.
