- •Техническая поддержка
- •1 Моделирование в стационарном режиме
- •1.1 Моделирование схем
- •1.2 Модульные операции
- •1.2.1 Установка операций
- •1.2.2 Специализированное окно операции
- •1.2.3 Закладка Рабочая таблица
- •1.3 Общие страницы специализированных окон
- •1.3.1 Окно Управление графиком
- •1.3.2 Страница Теплообменник
- •1.3.3 Страница Содержимое
- •1.3.4 Специализированное окно Содержимое
- •1.3.5 Закладка/страница Примечания
- •1.3.6 Страница Штуцера
- •1.3.7 Закладка/страница Диаграммные ленты
- •1.3.8 Закладка/страница Переменные пользователя
- •1.3.9 Специализированное окно Навигатор переменных
- •1.3.10 Закладка Рабочая таблица
- •2 Колонна
- •2.1 Подсхема Колонны
- •2.2 Теория
- •2.2.1 Трехфазные системы. Теория
- •2.2.2 Обнаружение наличия трех фаз
- •2.2.3 Начальные оценки
- •2.3 Задание колонны
- •2.3.1 Инспектор ввода
- •2.3.2 Шаблоны
- •2.4 Специализированное окно колонны
- •2.4.1 Закладка Данные
- •2.4.2 Закладка Параметры
- •2.4.3 Закладка Дополнительное оборудование
- •2.4.4 Закладка Расчет
- •2.4.5 Закладка Рабочая таблица
- •2.4.6 Закладка Результаты
- •2.4.7 Закладка Схема/Подсхема
- •2.4.8 Закладка Реакции
- •2.4.9 Закладка Динамика
- •2.4.10 Закладка Возмущения
- •2.5 Типы спецификаций колонны
- •2.5.1 Товарные свойства
- •2.5.2 Расход компонента
- •2.5.3 Доля компонента
- •2.5.4 Отношение компонент
- •2.5.5 Извлечение компонента
- •2.5.6 Температура отгона
- •2.5.7 Отбор
- •2.5.8 DT для нагревателя/холодильника
- •2.5.9 Разность температур (потоков)
- •2.5.10 Нагрузка
- •2.5.11 Отношение нагрузок
- •2.5.12 Доля от питания
- •2.5.13 Наложение фракций
- •2.5.14 Расход жидкости
- •2.5.15 Физическое свойство
- •2.5.16 Циркуляционное орошение
- •2.5.17 Паровое число
- •2.5.18 Доля потока
- •2.5.19 Кратность орошения к питанию
- •2.5.20 Кратность орошения
- •2.5.21 Флегмовое число
- •2.5.22 Распределение в ветвителе
- •2.5.23 Температура
- •2.5.24 Транспортное свойство
- •2.5.25 Пользовательское свойство
- •2.5.26 Расход пара
- •2.5.27 Выход пара
- •2.5.28 Упругость паров
- •2.6 Спецификации потоков колонны
- •2.7 Колонна - дополнительные операции
- •2.7.1 Конденсатор
- •2.7.2 Ребойлер
- •2.7.3 Тарельчатая секция
- •2.7.4 Ветвитель
- •2.8 Расчет колонны
- •2.8.1 Пуск
- •2.8.2 Перезадать
- •2.9 Анализ причин несходимости
- •2.9.1 Нет сходимости невязки тепловых балансов и спецификаций
- •2.9.2 Нет сходимости невязки расчета фазового равновесия
- •2.9.3 Невязка расчета фазового равновесия осциллирует
- •3 Операции пакета Электролиты
- •4 Теплообменное оборудование
- •4.1 Воздушный холодильник
- •4.1.1 Теория
- •4.1.2 Специализированное окно операции Воздушный холодильник
- •4.1.4 Закладка Расчет
- •4.1.5 Закладка Рабочая таблица
- •4.1.6 Закладка Результаты
- •4.1.7 Закладка Динамика
- •4.1.8 Закладка HTFS – ACOL
- •4.2 Холодильник/Нагреватель
- •4.2.1 Теория
- •4.2.2 Специализированное окно операции Нагреватель/Холодильник
- •4.2.3 Закладка Данные
- •4.2.4 Закладка Расчет
- •4.2.5 Закладка Рабочая таблица
- •4.2.6 Закладка Результаты
- •4.2.7 Закладка Динамика
- •4.3 Нагревательная печь
- •4.4 Теплообменник
- •4.4.1 Теория
- •4.4.2 Специализированное окно операции Теплообменник
- •4.4.3 Закладка Данные
- •4.4.5 Закладка Рабочая таблица
- •4.4.6 Закладка Результаты
- •4.4.7 Закладка Динамика
- •4.4.8 Закладка HTFS-TASC
- •4.5.1 Теория
- •4.5.2 Специализированное окно операции LNG
- •4.5.3 Закладка Данные
- •4.5.4 Закладка Расчет
- •4.5.5 Закладка Рабочая таблица
- •4.5.6 Закладка Результаты
- •4.5.7 Закладка Динамика
- •4.5.8 Закладка HTFS-MUSE
- •5 Логические операции
- •5.1 Операция Подбор
- •5.1.1 Специализированное окно операции
- •5.1.2 Закладка Соединения
- •5.1.3 Закладка Параметры
- •5.1.4 Закладка Монитор
- •5.1.5 Закладка Переменные пользователя
- •5.1.6 Запуск процедуры подбора
- •5.1.7 Отдельная операция Подбор
- •5.1.8 Совместное решение операций Подбор
- •5.2 Операция Баланс
- •5.2.1 Специализированное окно операции
- •5.2.2 Закладка Соединения
- •5.2.3 Закладка Параметры
- •5.2.4 Закладка Рабочая таблица
- •5.2.5 Закладка Диаграммные ленты
- •5.2.6 Закладка Переменные пользователя
- •5.3 Булевы операции
- •5.4 Операция Регулятор
- •5.4.1 Добавление операции Регулятор
- •5.4.2 Split Range Controller
- •5.4.3 Ratio Controller
- •5.4.4 ПИД – регулятор
- •5.4.5 MPC Controller
- •5.4.6 DMC Controller
- •5.4.7 Регулирующий клапан
- •5.5 Digital Point
- •5.6 Parametric Unit Operation
- •5.7 Операция Рецикл
- •5.7.1 Специализированное окно операции
- •5.7.2 Закладка Соединения
- •5.7.3 Закладка Параметры
- •5.7.4 Закладка Рабочая таблица
- •5.7.5 Закладка Монитор
- •5.7.6 Закладка Переменные пользователя
- •5.7.7 Вычисления
- •5.7.8 Уменьшение времени сходимости
- •5.7.9 Специализированное окно Помощника рециклов
- •5.8 Selector Block
- •5.9 Операция Уставка
- •Специализированное окно операции
- •Закладка Соединения
- •Закладка Параметры
- •Закладка переменные пользователя
- •5.10 Электронная таблица
- •5.10.1 Специализированное окно операции
- •5.10.2 Функции электронной таблицы
- •5.10.3 Интерфейс электронной таблицы
- •5.10.4 Закладки Электронной таблицы
- •5.11 Преобразователь потоков
- •5.11.1 Специализированное окно операции
- •5.11.2 Закладка Данные
- •5.11.3 Закладка переход
- •5.11.4 Закладка Рабочая таблица
- •5.12 Transfer Function
- •5.13 Общие возможности
- •5.13.1 ATV Tuning Technique
- •5.13.2 Лицевая панель регулятора
- •6 Оптимизатор
- •6.1 Оптимизатор
- •6.1.1 Главное окно оптимизатора
- •6.1.2 Закладка Конфигурация
- •6.2 Вариант работы – По умолчанию
- •6.2.1 Закладка Переменные
- •6.2.2 Закладка Functions
- •6.2.3 Закладка Параметры
- •6.2.4 Закладка Монитор
- •6.2.5 Методы оптимизации
- •6.2.6 Некоторые полезные советы
- •6.3 Вариант Hyprotech SQP
- •6.3.1 Закладка Hyprotech SQP
- •6.4 Selection Optimization
- •6.5 Пример использования оптимизатора
- •6.6 Пример: Оптимизация MNLP
- •6.6.1 Установка параметров утилиты
- •6.6.2 Задание параметров алгоритма оптимизации MINLP
- •7.6 Литература
- •7 Трубы
- •7.1 Трубопровод сжимаемого газа
- •7.2 Смеситель
- •7.2.1 Специализированное окно операции Смеситель
- •7.2.2 Закладка Данные
- •7.2.3 Закладка Расчет
- •7.2.4 Закладка Рабочая таблица
- •7.2.5 Закладка Динамика
- •7.3 Трубопровод
- •7.3.1 Специализированное окно операции Трубопровод
- •7.3.2 Закладка Данные
- •7.3.3 Закладка Расчет
- •7.3.4 Закладка Рабочая таблица
- •7.3.5 Закладка Результаты
- •7.3.6 Закладка Динамика
- •7.3.7 Закладка Отложения
- •7.3.8 Метод Profes Wax
- •7.3.9 Модификация базы данных местных сопротивлений (фитингов)
- •7.4 Клапан сброса
- •7.4.1 Специализированное окно клапана сброса
- •7.4.2 Закладка Данные
- •7.4.3 Закладка Расчеты
- •7.4.4 Закладка Рабочая таблица
- •7.4.5 Закладка Динамика
- •7.5 Ветвитель
- •7.5.1 Специализированное окно операции Ветвитель
- •7.5.2 Закладка Данные
- •7.5.3 Закладка Расчет
- •7.5.4 Закладка Рабочая таблица
- •7.5.5 Закладка Динамика
- •7.6 Операция Клапан
- •7.6.1 Специализированное окно операции Клапан
- •7.6.2 Закладка Данные
- •7.6.3 Закладка Расчет
- •7.6.4 Закладка Рабочая таблица
- •7.6.5 Закладка Динамика
- •7.7 Ссылки
- •8 Реакторы
- •8.1 Операция Реактор
- •Добавление Реактора (РИС)
- •8.2.1 Закладка Данные
- •8.2.2 Закладка Реакции конверсионного реактора
- •8.2.3 Закладка Реакции РИС
- •8.2.4 Закладка Реакции равновесного реактора
- •8.2.5 Закладка Реакции реактора Гиббса
- •8.2.6 Закладка Расчет для РИС/Гиббса /равновесного/конверсионного
- •8.3 Yield Shift Reactor
- •8.4 Реактор идеального вытеснения
- •8.4.1 Добавление реактора идеального вытеснения
- •8.5 Специализированное окно реактора идеального вытеснения
- •8.5.1 Закладка Данные
- •8.5.2 Закладка Реакции
- •8.5.3 Закладка Расчет
- •8.5.4 Закладка Рабочая таблица
- •8.5.5 Закладка Результаты
- •8.5.6 Закладка Динамика
- •9 Изменение давления
- •9.1 Компрессор/Детандер
- •9.1.1 Теория
- •9.1.2 Специализированное окно Компрессора (Детандера)
- •9.1.3 Закладка Данные
- •9.1.4 Закладка Расчет
- •9.1.5 Закладка Рабочая Таблица
- •9.1.6 Закладка Результаты
- •9.1.7 Закладка Динамика
- •9.2 Поршневой компрессор
- •9.2.1 Теория
- •9.2.2 Специализированное окно поршневого компрессора
- •9.2.3 Закладка Данные
- •9.2.4 Закладка Расчет
- •9.2.5 Закладка Рабочая Таблица
- •9.2.6 Закладка Результаты
- •9.2.7 Закладка Динамика
- •9.3 Операция Насос
- •9.3.1 Теория
- •9.3.2 Специализированное окно операции Насос
- •9.3.3 Закладка Данные
- •9.3.4 Закладка Расчет
- •9.3.5 Закладка Рабочая Таблица
- •9.3.6 Закладка Результаты
- •9.3.7 Закладка Динамика
- •9.4 Литература
- •10 Операции разделения
- •10.1 Покомпонентный делитель
- •10.1.1 Теория
- •10.1.2 Специализированное окно операции Покомпонентный делитель
- •10.1.3 Закладка Данные
- •10.1.4 Закладка Расчет
- •10.1.5 Закладка Рабочая таблица
- •10.1.6 Закладка Динамика
- •10.2.1 Теория
- •10.2.2 Специализированное окно операции Сепаратор
- •10.2.3 Закладка Данные
- •10.2.4 Закладка Реакции
- •10.2.5 Закладка Расчет
- •10.2.6 Закладка Рабочая таблица
- •10.2.7 Закладка Динамика
- •10.3 Упрощенная колонна
- •10.3.1 Специализированное окно упрощенной колонны
- •10.3.2 Закладка Данные
- •10.3.3 Закладка Расчет
- •10.3.4 Закладка Рабочая таблица
- •10.3.5 Закладка Результаты
- •10.3.6 Закладка Динамика
- •10.4 Литература
- •11 Отделение твердых частиц
- •11.1 Рукавный фильтр
- •11.1.1 Специализированное окно операции
- •11.1.2 Закладка Данные
- •11.1.3 Закладка Расчет
- •11.1.4 Закладка Рабочая Таблица
- •11.1.5 Закладка Результаты
- •11.1.6 Закладка Динамика (Dynamics)
- •11.2 Циклон
- •11.2.1 Специализированное окно операции Циклон
- •11.2.2 Закладка Данные
- •11.2.3 Закладка Расчет
- •11.2.4 Закладка Рабочая Таблица
- •11.2.5 Закладка Результаты
- •11.2.6 Закладка Динамика
- •11.3 Гидроциклон
- •11.3.1 Специализированное окно операции
- •11.3.2 Закладка Данные
- •11.3.3 Закладка Расчет
- •11.3.4 Закладка Рабочая Таблица
- •11.3.5 Закладка Результаты
- •11.3.6 Закладка Динамика
- •11.4 Барабанный вакуумный фильтр
- •11.4.1 Специализированное окно операции
- •11.4.2 Закладка Данные
- •11.4.3 Закладка Рабочая Таблица
- •11.4.4 Закладка Динамика
- •11.5 Простой сепаратор твердых частиц
- •11.5.1 Специализированное окно простого сепаратора твердых
- •11.5.2 Закладка Данные
- •11.5.3 Закладка Расчет
- •11.5.4 Закладка Рабочая Таблица
- •11.5.5 Закладка Динамика
- •12 Потоки
- •12.1 Специализированное окно энергетического потока
- •12.1.1 Закладка Поток
- •12.1.2 Закладка Соединен с
- •12.1.3 Закладка Динамика
- •12.1.4 Закладка Диаграммные ленты
- •12.1.5 Страница Переменные пользователя
- •12.2 Специализированное окно материального потока
- •12.2.1 Закладка Рабочая таблица
- •12.2.2 Закладка Соединения
- •12.2.3 Закладка Динамика
- •13 Операция Подсхема
- •13.1 Введение
- •13.3 Специализированное окно операции Подсхема
- •13.3.1 Добавление операции Подсхема
- •13.3.2 Закладка Соединения
- •13.3.3 Закладка Параметры
- •13.3.4 Закладка Обменные параметры
- •13.3.5 Закладка Отображение
- •13.3.6 Закладка Переменные
- •13.3.7 Закладка Примечания
- •13.3.8 Закладка Пароль
- •14 Утилиты
- •14.1 Введение
- •14.2 Кривые разгонок
- •14.2.1 Закладка Данные
- •14.2.2 Закладка Результаты
- •14.2.3 Закладка Динамика
- •14.3 Образование твердой углекислоты
- •14.3.1 Закладка Данные
- •14.3.2 Закладка Динамика
- •14.4 Товарные свойства
- •14.4.1 Закладка Данные
- •14.4.2 Закладка Результаты
- •14.4.3 Закладка Динамика
- •14.5 Композитные кривые
- •14.5.1 Закладка Данные
- •14.5.2 Закладка результаты
- •14.6 Критические свойства
- •14.6.1 Закладка Данные
- •14.6.2 Закладка Динамика
- •14.7 Data Recon
- •14.8 Derivative
- •14.9 Сброс давления - динамика
- •14.9.1 Закладка Данные
- •14.9.2 Закладка Рабочая таблица
- •14.9.3 Закладка Результаты
- •14.10 Фазовая диаграмма
- •14.10.1 Фазовая диаграмма двухфазной области
- •14.10.2 Фазовая диаграмма трехфазной области
- •14.11 Расчет тарелок по FRI
- •14.12 Образование гидратов
- •14.12.1 Закладка Данные
- •14.12.2 Закладка Результаты
- •14.12.3 Закладка Динамика
- •14.13 Master Phase Envelope Utility
- •14.14 Parametric
- •14.15 Размеры трубопровода
- •14.15.1 Закладка Данные
- •14.15.2 Закладка Результаты
- •14.16 Production Allocation Utility
- •14.17 Баланс свойств
- •14.17.1 Закладка Материальный баланс
- •14.18 Таблица свойств
- •14.18.1 Закладка Данные
- •14.18.2 Закладка Результаты
- •14.18.3 Закладка Динамика
- •14.19 Контактные устройства
- •14.19.1 Закладка Данные
- •14.19.2 Закладка Результаты
- •14.19.3 Закладка Динамика
- •14.19.4 Автоматическое секционирование
- •14.20 Пользовательское свойство
- •14.20.1 Закладка данные
- •14.20.2 Закладка Результаты
- •14.21 Размеры емкости
- •14.21.1 Закладка Данные
- •14.21.2 Закладка Результаты
- •14.22 Литература
Изменение давления 9 - 23
Объект |
Описание |
|
Макс. Значение по Х |
Выводится отношение скорости полной загрузки к |
|
синхронной скорости. |
||
|
||
|
|
|
Колонка Speed |
Задаются значения по оси Х. |
|
|
|
|
Колонка Torque |
Задаются значения по оси Y. |
|
|
|
|
Кнопка Удалить точку |
Позволяет удалить отмеченную в таблице точку |
|
(значения X и Y) |
||
|
|
|
Кнопка Удалить все |
Удаляет все точки из таблицы. |
|
|
|
9.1.5Закладка Рабочая Таблица
На этой странице выводится информация о потоках, связанных с аппаратом. |
Подробнее см. Раздел |
|
1.3.10 – Закладка |
Страница PF Спецификации требуется только в случае работы в |
Рабочая таблица. |
Динамическом режиме. |
|
9.1.6 Закладка Результаты
На этой закладке выводятся рассчитанные величины для компрессора.
Страница Результаты
На этой странице выводятся следующие величины:
• Адиабатический напор
• Политропический напор
• Полезная адиабатическая мощность
• Полезная политропическая мощность
• Адиабатический КПД
• Политропический КПД
• Потребляемая мощность
• Отбираемая мощность (для детандера)
• Потери на трение
• Энергия раскрутки
• Рабочая мощность
• Коэффициент напора политропы
• Показатель политропы
• Показатель изоэнтропы
• Скорость
Страница Мощность
Эта страница доступна только для операции Компрессор. На ней выводятся следующие параметр:
•Общая мощность ротора
•Общий момент ротора
•Мощность электродвигателя
9 - 24 Изменение давления
Если Вы работаете только в стационарном режиме, никакие параметры на этой закладке изменять не нужно.
•Момент электродвигателя
•Скорость электродвигателя
9.1.7Закладка Динамика
На закладке Динамика расположены три страницы:
•Спецификация
•Содержимое
•Диаграммные ленты
Страница Спецификации
На этой странице задаются динамические спецификации центробежного компрессора или детандера.
Для полного расчета компрессора требуется задать две спецификации. Необходимо следить за тем, чтобы выбранные спецификации не конфликтовали и не вызывали вырождение матрицы соотношения давление
–расход. Например:
•Нельзя выбирать спецификацию Увеличение давления, если заданы входное и выходное давления потоков.
•Нельзя выбирать спецификацию Скорость, если не стоит флажок в поле Использовать кривые.
Возможны следующие динамические спецификации:
Нагрузка
Нагрузка операции Компрессор определяется тремя составляющими:
Нагрузка = энергия, переданная потоку + энергия, требуемая |
|
для изменения скорости вращения вала + энергия, |
(9.13) |
затраченная на механическое трение |
|
Нагрузка центробежного компрессора может быть задана только в том случае, если по каким-либо причинам она является постоянной.
Изменение давления 9 - 25
КПД (Адиабатический и политропический)
Для динамической модели центробежного компрессора КПД определяется как отношение изоэнтропической мощности, требуемой для компрессии, к действительной энергии, переданной потоку:
η = |
W (в_ систему) |
(9.14) |
||
F(MW )(h − h ) |
|
|||
|
2 |
1 |
|
|
где W – изоэнтропическая мощность
F1 – мольный расход газового потока на входе MW – молекулярный вес газа
h2 |
– напор на входе |
|
||
h1 |
– напор на выходе |
|
||
Для динамического детандера КПД определяется как: |
|
|||
|
η = |
F1 (MW )(h1 − h2 ) |
(9.15) |
|
|
W (из_ системы) |
|
||
Если требуется определить политропический КПД, должна быть задана политропическая работа (Уравнения 9.14, 9.15). Если же нужно определить адиабатический КПД, то должна быть задана изоэнтропическая работа.
Это общее определение КПД не включает потери, связанные с изменением скорости вращения вала и протечками. Таким образом, определение КПД в динамике не отличается от общего определения КПД.
Если кривые-характеристики задаются (страница Кривые закладки Расчет), КПД может быть найден интерполяцией по расходу перекачиваемого потока и скорости вращения компрессора/детандера.
Это общее определение КПД не включает потери, связанные с изменением скорости вращения вала и протечками. Таким образом, определение КПД в динамике не отличается от общего определения КПД, приведенного в Разделе 9.1.1 – Теория. Это верно, поскольку действительная работа, необходимая для центробежного компрессора в стационарном режиме, равна энергии, передаваемой потоку.
Если на странице Кривые закладки Расчет заданы данные по кривым, то адиабатический или политропический КПД может быть рассчитан путем интерполяции из расхода газа и скорости вращения компрессора или детандера.
Увеличение давления
Эту спецификацию можно использовать, если сопротивление центробежного компрессора постоянно.
Напор
Напор может быть определен как функция изоэнропической или политропической работы:
|
W = (MW )F1 (CF )gh |
(9.16) |
где |
W – изоэнтропическая или политропическая мощность |
|
|
MW – молекулярный вес газа |
|
|
CF – поправочный коэффициент |
|
|
F1 – мольный расход газового потока на входе |
|
9 - 26 Изменение давления
g – ускорение свободного падения
Если на странице Кривые закладки Расчет заданы данные по кривым, то адиабатический или политропический КПД может быть рассчитан путем интерполяции из расхода газа и скорости вращения компрессора или детандера.
Энергия
Энергия, переданная рабочему телу на единицу массы.
Производительность
Производительность определяется как действительный объемный расход среды, поступающей в компрессор/детандер. Производительность можно задать в качестве спецификации, если объемный расход среды, поступающей в аппарат, постоянен.
Скорость
В этом поле можно задать скорость вращения приводного вала компрессора/детандера.
Переключение на поршневой компрессор
Если Вы хотите изменить центробежный компрессор на поршневой, установите флажок в поле Поршневой (Positive Deplacement). Это можно сделать в любое время. Эта опция доступна только для операции Компрессор.
Использование кривых
Если Вы хотите использовать кривые, заданные на странице Кривые закладки Расчет, установите флажок в поле использовать кривые. Если в динамической модели центробежного компрессора задана одна кривая, то скорость компрессора не станет автоматически равной скорости заданной кривой (в отличие от стационарной модели компрессора/детандера). Можно задать различные скорости, и ХАЙСИС рассчитает значения напора и КПД путем экстраполяции.
Механические потери
Потери мощности в механической передаче.
Антипомпажный регулятор
На странице Спецификации закладки Динамика имеется кнопка Создать антипомпажный регулятор. При ее нажатии открывается соответствующее окно, и кнопка меняется на Антипомпажный регулятор. При удалении компрессора связанный с ним антипомпажный регулятор будет удален вместе с ним. Антипомпажный регулятор работает только с центробежным компрессором/детандером.
Изменение давления 9 - 27
Как было показано выше, центробежный компрессор может войти в режим помпажа, если его нагрузка снижается до некоторого допустимого предела. Антипомпажный регулятор определяет объемный расход (помпажный), с которым центробежный компрессор может работать без помпажа. Антипомпажный регулятор пытается поддерживать расход на всасе центробежного компрессора на несколько процентов (обычно 10%) выше помпажного расхода. По существу антипомпажный регулятор работает как обычный ПИД-регулятор и его алгоритм регулирования является расширением обычного алгоритма ПИД-регулятора. Основные отличия состоят в следующем:
•Уставка для антипомпажного регулятора вычисляется, а не задается.
•Антипомпажный регулятор центробежного компрессора действует более интенсивно, если компрессор приближается к линии помпажа.
Закладка Соединения
Эта закладка очень похожа на аналогичную закладку операции ПИДрегулятора. По умолчанию регулируемой входной переменной является объемный расход входного потока компрессора. В качестве выходной переменной нужно выбрать регулирующий клапан, который будет непосредственно управлять входным потоком центробежного компрессора.
В поле Доп. – расположенный выше антипомпажный регулятор имеется список всех антипомпажных регуляторов схемы. При выборе антипомпажного регулятора в этом поле ХАЙСИС проверяет, что выходной сигнал антипомпажного регулятора не ниже, чем выходной сигнал расположенного выше антипомпажного регулятора.
Рассмотрим ситуацию, когда
Более подробно – см.
Раздел 5 – Логические операции.
9 - 28 Изменение давления
Как видно из рисунка, оба антипомпажных регулятора используют один и тот же регулирующий клапан. Если антипомпажные регуляторы соединены подобным образом, ХАЙСИС автоматически выбирает наибольший из выходных сигналов. При этом обеспечивается ситуация, когда антипомпажное управление адекватно работает для обоих компрессоров.
Закладка Параметры
На закладке Параметры расположены две страницы:
•Конфигурация
•Регулятор помпажа
Конфигурация
Если регулируемая переменная (PV) отличается от уставки на некоторую определенную величину, то антипомпажный регулятор работает как обычный ПИД-регулятор. Поэтому необходимо задать все стандартные параметры ПИД-регулятора: диапазон изменения регу4лируемой переменной, действие регулятора, режим работы и настроечные параметры регулятора. Подробнее см. Раздел 5.4.4. – ПИД-регулятор.

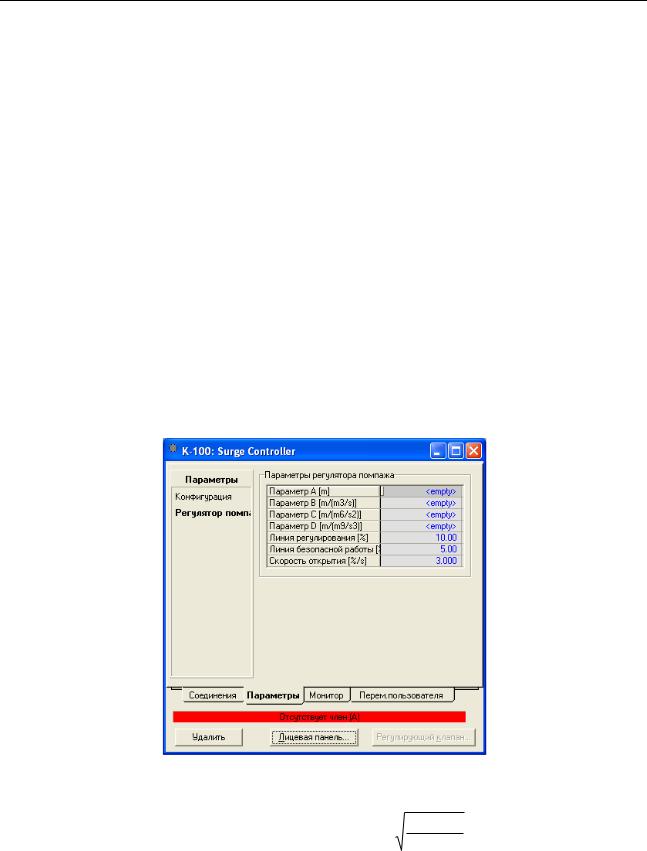

Страница Регулятор помпажа
На этой странице задаются параметры регулятора помпажа.
Помпажный напор рассчитывается по следующему уравнению:
F (м3 / с)= h(m)− A |
(9.17) |
S B
где h(m) – развиваемый напор центробежного компрессора
A,B – параметры, используемые для задания соотношения между напором и помпажным расходом.
Описания других параметров приведены в следующей таблице:
