- •Техническая поддержка
- •1 Моделирование в стационарном режиме
- •1.1 Моделирование схем
- •1.2 Модульные операции
- •1.2.1 Установка операций
- •1.2.2 Специализированное окно операции
- •1.2.3 Закладка Рабочая таблица
- •1.3 Общие страницы специализированных окон
- •1.3.1 Окно Управление графиком
- •1.3.2 Страница Теплообменник
- •1.3.3 Страница Содержимое
- •1.3.4 Специализированное окно Содержимое
- •1.3.5 Закладка/страница Примечания
- •1.3.6 Страница Штуцера
- •1.3.7 Закладка/страница Диаграммные ленты
- •1.3.8 Закладка/страница Переменные пользователя
- •1.3.9 Специализированное окно Навигатор переменных
- •1.3.10 Закладка Рабочая таблица
- •2 Колонна
- •2.1 Подсхема Колонны
- •2.2 Теория
- •2.2.1 Трехфазные системы. Теория
- •2.2.2 Обнаружение наличия трех фаз
- •2.2.3 Начальные оценки
- •2.3 Задание колонны
- •2.3.1 Инспектор ввода
- •2.3.2 Шаблоны
- •2.4 Специализированное окно колонны
- •2.4.1 Закладка Данные
- •2.4.2 Закладка Параметры
- •2.4.3 Закладка Дополнительное оборудование
- •2.4.4 Закладка Расчет
- •2.4.5 Закладка Рабочая таблица
- •2.4.6 Закладка Результаты
- •2.4.7 Закладка Схема/Подсхема
- •2.4.8 Закладка Реакции
- •2.4.9 Закладка Динамика
- •2.4.10 Закладка Возмущения
- •2.5 Типы спецификаций колонны
- •2.5.1 Товарные свойства
- •2.5.2 Расход компонента
- •2.5.3 Доля компонента
- •2.5.4 Отношение компонент
- •2.5.5 Извлечение компонента
- •2.5.6 Температура отгона
- •2.5.7 Отбор
- •2.5.8 DT для нагревателя/холодильника
- •2.5.9 Разность температур (потоков)
- •2.5.10 Нагрузка
- •2.5.11 Отношение нагрузок
- •2.5.12 Доля от питания
- •2.5.13 Наложение фракций
- •2.5.14 Расход жидкости
- •2.5.15 Физическое свойство
- •2.5.16 Циркуляционное орошение
- •2.5.17 Паровое число
- •2.5.18 Доля потока
- •2.5.19 Кратность орошения к питанию
- •2.5.20 Кратность орошения
- •2.5.21 Флегмовое число
- •2.5.22 Распределение в ветвителе
- •2.5.23 Температура
- •2.5.24 Транспортное свойство
- •2.5.25 Пользовательское свойство
- •2.5.26 Расход пара
- •2.5.27 Выход пара
- •2.5.28 Упругость паров
- •2.6 Спецификации потоков колонны
- •2.7 Колонна - дополнительные операции
- •2.7.1 Конденсатор
- •2.7.2 Ребойлер
- •2.7.3 Тарельчатая секция
- •2.7.4 Ветвитель
- •2.8 Расчет колонны
- •2.8.1 Пуск
- •2.8.2 Перезадать
- •2.9 Анализ причин несходимости
- •2.9.1 Нет сходимости невязки тепловых балансов и спецификаций
- •2.9.2 Нет сходимости невязки расчета фазового равновесия
- •2.9.3 Невязка расчета фазового равновесия осциллирует
- •3 Операции пакета Электролиты
- •4 Теплообменное оборудование
- •4.1 Воздушный холодильник
- •4.1.1 Теория
- •4.1.2 Специализированное окно операции Воздушный холодильник
- •4.1.4 Закладка Расчет
- •4.1.5 Закладка Рабочая таблица
- •4.1.6 Закладка Результаты
- •4.1.7 Закладка Динамика
- •4.1.8 Закладка HTFS – ACOL
- •4.2 Холодильник/Нагреватель
- •4.2.1 Теория
- •4.2.2 Специализированное окно операции Нагреватель/Холодильник
- •4.2.3 Закладка Данные
- •4.2.4 Закладка Расчет
- •4.2.5 Закладка Рабочая таблица
- •4.2.6 Закладка Результаты
- •4.2.7 Закладка Динамика
- •4.3 Нагревательная печь
- •4.4 Теплообменник
- •4.4.1 Теория
- •4.4.2 Специализированное окно операции Теплообменник
- •4.4.3 Закладка Данные
- •4.4.5 Закладка Рабочая таблица
- •4.4.6 Закладка Результаты
- •4.4.7 Закладка Динамика
- •4.4.8 Закладка HTFS-TASC
- •4.5.1 Теория
- •4.5.2 Специализированное окно операции LNG
- •4.5.3 Закладка Данные
- •4.5.4 Закладка Расчет
- •4.5.5 Закладка Рабочая таблица
- •4.5.6 Закладка Результаты
- •4.5.7 Закладка Динамика
- •4.5.8 Закладка HTFS-MUSE
- •5 Логические операции
- •5.1 Операция Подбор
- •5.1.1 Специализированное окно операции
- •5.1.2 Закладка Соединения
- •5.1.3 Закладка Параметры
- •5.1.4 Закладка Монитор
- •5.1.5 Закладка Переменные пользователя
- •5.1.6 Запуск процедуры подбора
- •5.1.7 Отдельная операция Подбор
- •5.1.8 Совместное решение операций Подбор
- •5.2 Операция Баланс
- •5.2.1 Специализированное окно операции
- •5.2.2 Закладка Соединения
- •5.2.3 Закладка Параметры
- •5.2.4 Закладка Рабочая таблица
- •5.2.5 Закладка Диаграммные ленты
- •5.2.6 Закладка Переменные пользователя
- •5.3 Булевы операции
- •5.4 Операция Регулятор
- •5.4.1 Добавление операции Регулятор
- •5.4.2 Split Range Controller
- •5.4.3 Ratio Controller
- •5.4.4 ПИД – регулятор
- •5.4.5 MPC Controller
- •5.4.6 DMC Controller
- •5.4.7 Регулирующий клапан
- •5.5 Digital Point
- •5.6 Parametric Unit Operation
- •5.7 Операция Рецикл
- •5.7.1 Специализированное окно операции
- •5.7.2 Закладка Соединения
- •5.7.3 Закладка Параметры
- •5.7.4 Закладка Рабочая таблица
- •5.7.5 Закладка Монитор
- •5.7.6 Закладка Переменные пользователя
- •5.7.7 Вычисления
- •5.7.8 Уменьшение времени сходимости
- •5.7.9 Специализированное окно Помощника рециклов
- •5.8 Selector Block
- •5.9 Операция Уставка
- •Специализированное окно операции
- •Закладка Соединения
- •Закладка Параметры
- •Закладка переменные пользователя
- •5.10 Электронная таблица
- •5.10.1 Специализированное окно операции
- •5.10.2 Функции электронной таблицы
- •5.10.3 Интерфейс электронной таблицы
- •5.10.4 Закладки Электронной таблицы
- •5.11 Преобразователь потоков
- •5.11.1 Специализированное окно операции
- •5.11.2 Закладка Данные
- •5.11.3 Закладка переход
- •5.11.4 Закладка Рабочая таблица
- •5.12 Transfer Function
- •5.13 Общие возможности
- •5.13.1 ATV Tuning Technique
- •5.13.2 Лицевая панель регулятора
- •6 Оптимизатор
- •6.1 Оптимизатор
- •6.1.1 Главное окно оптимизатора
- •6.1.2 Закладка Конфигурация
- •6.2 Вариант работы – По умолчанию
- •6.2.1 Закладка Переменные
- •6.2.2 Закладка Functions
- •6.2.3 Закладка Параметры
- •6.2.4 Закладка Монитор
- •6.2.5 Методы оптимизации
- •6.2.6 Некоторые полезные советы
- •6.3 Вариант Hyprotech SQP
- •6.3.1 Закладка Hyprotech SQP
- •6.4 Selection Optimization
- •6.5 Пример использования оптимизатора
- •6.6 Пример: Оптимизация MNLP
- •6.6.1 Установка параметров утилиты
- •6.6.2 Задание параметров алгоритма оптимизации MINLP
- •7.6 Литература
- •7 Трубы
- •7.1 Трубопровод сжимаемого газа
- •7.2 Смеситель
- •7.2.1 Специализированное окно операции Смеситель
- •7.2.2 Закладка Данные
- •7.2.3 Закладка Расчет
- •7.2.4 Закладка Рабочая таблица
- •7.2.5 Закладка Динамика
- •7.3 Трубопровод
- •7.3.1 Специализированное окно операции Трубопровод
- •7.3.2 Закладка Данные
- •7.3.3 Закладка Расчет
- •7.3.4 Закладка Рабочая таблица
- •7.3.5 Закладка Результаты
- •7.3.6 Закладка Динамика
- •7.3.7 Закладка Отложения
- •7.3.8 Метод Profes Wax
- •7.3.9 Модификация базы данных местных сопротивлений (фитингов)
- •7.4 Клапан сброса
- •7.4.1 Специализированное окно клапана сброса
- •7.4.2 Закладка Данные
- •7.4.3 Закладка Расчеты
- •7.4.4 Закладка Рабочая таблица
- •7.4.5 Закладка Динамика
- •7.5 Ветвитель
- •7.5.1 Специализированное окно операции Ветвитель
- •7.5.2 Закладка Данные
- •7.5.3 Закладка Расчет
- •7.5.4 Закладка Рабочая таблица
- •7.5.5 Закладка Динамика
- •7.6 Операция Клапан
- •7.6.1 Специализированное окно операции Клапан
- •7.6.2 Закладка Данные
- •7.6.3 Закладка Расчет
- •7.6.4 Закладка Рабочая таблица
- •7.6.5 Закладка Динамика
- •7.7 Ссылки
- •8 Реакторы
- •8.1 Операция Реактор
- •Добавление Реактора (РИС)
- •8.2.1 Закладка Данные
- •8.2.2 Закладка Реакции конверсионного реактора
- •8.2.3 Закладка Реакции РИС
- •8.2.4 Закладка Реакции равновесного реактора
- •8.2.5 Закладка Реакции реактора Гиббса
- •8.2.6 Закладка Расчет для РИС/Гиббса /равновесного/конверсионного
- •8.3 Yield Shift Reactor
- •8.4 Реактор идеального вытеснения
- •8.4.1 Добавление реактора идеального вытеснения
- •8.5 Специализированное окно реактора идеального вытеснения
- •8.5.1 Закладка Данные
- •8.5.2 Закладка Реакции
- •8.5.3 Закладка Расчет
- •8.5.4 Закладка Рабочая таблица
- •8.5.5 Закладка Результаты
- •8.5.6 Закладка Динамика
- •9 Изменение давления
- •9.1 Компрессор/Детандер
- •9.1.1 Теория
- •9.1.2 Специализированное окно Компрессора (Детандера)
- •9.1.3 Закладка Данные
- •9.1.4 Закладка Расчет
- •9.1.5 Закладка Рабочая Таблица
- •9.1.6 Закладка Результаты
- •9.1.7 Закладка Динамика
- •9.2 Поршневой компрессор
- •9.2.1 Теория
- •9.2.2 Специализированное окно поршневого компрессора
- •9.2.3 Закладка Данные
- •9.2.4 Закладка Расчет
- •9.2.5 Закладка Рабочая Таблица
- •9.2.6 Закладка Результаты
- •9.2.7 Закладка Динамика
- •9.3 Операция Насос
- •9.3.1 Теория
- •9.3.2 Специализированное окно операции Насос
- •9.3.3 Закладка Данные
- •9.3.4 Закладка Расчет
- •9.3.5 Закладка Рабочая Таблица
- •9.3.6 Закладка Результаты
- •9.3.7 Закладка Динамика
- •9.4 Литература
- •10 Операции разделения
- •10.1 Покомпонентный делитель
- •10.1.1 Теория
- •10.1.2 Специализированное окно операции Покомпонентный делитель
- •10.1.3 Закладка Данные
- •10.1.4 Закладка Расчет
- •10.1.5 Закладка Рабочая таблица
- •10.1.6 Закладка Динамика
- •10.2.1 Теория
- •10.2.2 Специализированное окно операции Сепаратор
- •10.2.3 Закладка Данные
- •10.2.4 Закладка Реакции
- •10.2.5 Закладка Расчет
- •10.2.6 Закладка Рабочая таблица
- •10.2.7 Закладка Динамика
- •10.3 Упрощенная колонна
- •10.3.1 Специализированное окно упрощенной колонны
- •10.3.2 Закладка Данные
- •10.3.3 Закладка Расчет
- •10.3.4 Закладка Рабочая таблица
- •10.3.5 Закладка Результаты
- •10.3.6 Закладка Динамика
- •10.4 Литература
- •11 Отделение твердых частиц
- •11.1 Рукавный фильтр
- •11.1.1 Специализированное окно операции
- •11.1.2 Закладка Данные
- •11.1.3 Закладка Расчет
- •11.1.4 Закладка Рабочая Таблица
- •11.1.5 Закладка Результаты
- •11.1.6 Закладка Динамика (Dynamics)
- •11.2 Циклон
- •11.2.1 Специализированное окно операции Циклон
- •11.2.2 Закладка Данные
- •11.2.3 Закладка Расчет
- •11.2.4 Закладка Рабочая Таблица
- •11.2.5 Закладка Результаты
- •11.2.6 Закладка Динамика
- •11.3 Гидроциклон
- •11.3.1 Специализированное окно операции
- •11.3.2 Закладка Данные
- •11.3.3 Закладка Расчет
- •11.3.4 Закладка Рабочая Таблица
- •11.3.5 Закладка Результаты
- •11.3.6 Закладка Динамика
- •11.4 Барабанный вакуумный фильтр
- •11.4.1 Специализированное окно операции
- •11.4.2 Закладка Данные
- •11.4.3 Закладка Рабочая Таблица
- •11.4.4 Закладка Динамика
- •11.5 Простой сепаратор твердых частиц
- •11.5.1 Специализированное окно простого сепаратора твердых
- •11.5.2 Закладка Данные
- •11.5.3 Закладка Расчет
- •11.5.4 Закладка Рабочая Таблица
- •11.5.5 Закладка Динамика
- •12 Потоки
- •12.1 Специализированное окно энергетического потока
- •12.1.1 Закладка Поток
- •12.1.2 Закладка Соединен с
- •12.1.3 Закладка Динамика
- •12.1.4 Закладка Диаграммные ленты
- •12.1.5 Страница Переменные пользователя
- •12.2 Специализированное окно материального потока
- •12.2.1 Закладка Рабочая таблица
- •12.2.2 Закладка Соединения
- •12.2.3 Закладка Динамика
- •13 Операция Подсхема
- •13.1 Введение
- •13.3 Специализированное окно операции Подсхема
- •13.3.1 Добавление операции Подсхема
- •13.3.2 Закладка Соединения
- •13.3.3 Закладка Параметры
- •13.3.4 Закладка Обменные параметры
- •13.3.5 Закладка Отображение
- •13.3.6 Закладка Переменные
- •13.3.7 Закладка Примечания
- •13.3.8 Закладка Пароль
- •14 Утилиты
- •14.1 Введение
- •14.2 Кривые разгонок
- •14.2.1 Закладка Данные
- •14.2.2 Закладка Результаты
- •14.2.3 Закладка Динамика
- •14.3 Образование твердой углекислоты
- •14.3.1 Закладка Данные
- •14.3.2 Закладка Динамика
- •14.4 Товарные свойства
- •14.4.1 Закладка Данные
- •14.4.2 Закладка Результаты
- •14.4.3 Закладка Динамика
- •14.5 Композитные кривые
- •14.5.1 Закладка Данные
- •14.5.2 Закладка результаты
- •14.6 Критические свойства
- •14.6.1 Закладка Данные
- •14.6.2 Закладка Динамика
- •14.7 Data Recon
- •14.8 Derivative
- •14.9 Сброс давления - динамика
- •14.9.1 Закладка Данные
- •14.9.2 Закладка Рабочая таблица
- •14.9.3 Закладка Результаты
- •14.10 Фазовая диаграмма
- •14.10.1 Фазовая диаграмма двухфазной области
- •14.10.2 Фазовая диаграмма трехфазной области
- •14.11 Расчет тарелок по FRI
- •14.12 Образование гидратов
- •14.12.1 Закладка Данные
- •14.12.2 Закладка Результаты
- •14.12.3 Закладка Динамика
- •14.13 Master Phase Envelope Utility
- •14.14 Parametric
- •14.15 Размеры трубопровода
- •14.15.1 Закладка Данные
- •14.15.2 Закладка Результаты
- •14.16 Production Allocation Utility
- •14.17 Баланс свойств
- •14.17.1 Закладка Материальный баланс
- •14.18 Таблица свойств
- •14.18.1 Закладка Данные
- •14.18.2 Закладка Результаты
- •14.18.3 Закладка Динамика
- •14.19 Контактные устройства
- •14.19.1 Закладка Данные
- •14.19.2 Закладка Результаты
- •14.19.3 Закладка Динамика
- •14.19.4 Автоматическое секционирование
- •14.20 Пользовательское свойство
- •14.20.1 Закладка данные
- •14.20.2 Закладка Результаты
- •14.21 Размеры емкости
- •14.21.1 Закладка Данные
- •14.21.2 Закладка Результаты
- •14.22 Литература
4 - 62 Теплообменное оборудование
См.Раздел 1.6.1 – Detailed Heat Model в книге Dynamic Modeling..
Подробнее см. Раздел
1.3.10 – Закладка Рабочая таблица.
Страница Тепловые потери
На этой странице выводятся параметры, характеризующие тепловые потери. Имеется возможность выбрать простую или подробную модель расчета.
Простая модель тепловых потерь
При выборе простой модели в таблице выводятся следующие параметры:
•Общий К
•Т окр. среды
•Общая поверхность теплопередачи
•Тепловой поток
Подробная модель тепловых потерь
При выборе этого варианта появляется возможность более подробно задать параметры теплопередачи.
4.4.5 Закладка Рабочая таблица
На этой странице выводится информация о потоках, связанных с аппаратом. На страницах Условия, Свойства и Состав выводится информация, аналогичная той, которая располагается на соответствующих страницах закладки Рабочая таблица специализированного окна потока. Страница PF спецификации предназначена для расчетов в динамическом режиме.
Чтобы просмотреть параметры отдельных фаз потоков, откройте специализированное окно требуемого потока со страницы Рабочая таблица (дважды щелкните по имени потока).
Теплообменное оборудование 4- 63
4.4.6 Закладка Результаты
На страницах этой закладки выводятся результаты расчета теплообменника
ввиде таблиц и графиков:
•Подробности
•Графики
•Таблицы
•Настройка
•Сообщения
Страница Подробности
Страница выглядит следующим образом:
Модель Dynamic Rating
Модель Stady Stating Rating
Группа Общие параметры
Параметр |
Описание |
Нагрузка |
Количество тепла, передаваемое от горячего потока к |
|
холодному. |
Потери холодных потоков |
Потери холода холодного потока. Увеличивается при |
|
увеличении температуры. |
Потери горячих потоков |
Потери тепла горячего потока. Сумма общей нагрузки |
|
и потерь тепла равна индивидуальной нагрузке |
|
горячего потока, приведенной на странице Таблицы. |
K*F (UA) |
Произведение общего коэффициента теплопередачи |
|
на поверхность теплообмена. Эта величина равна |
|
общей нагрузке, деленной на среднелогарифмическую |
|
разность температур LMTD. |
|
|
Мин. сближение Т |
Минимальное сближение температур горячего и |
|
холодного потоков. |
Средняя разность температур |
Средняя разность температур горячего и холодного |
|
потоков. |
Среднелогарифмический |
Произведение нескорректированного LMTD на |
температурный напор (LMTD) |
коэффициент Ft. Для модели теплообменника |
|
Weighted нескорректированный LMTD равен effective |
|
LMTD. |
|
|
4 - 64 Теплообменное оборудование
Подробнее смотри
Раздел 1.3.1 – Управление графиком.
Поправка на нелинейность |
Величина LMTD обычно рассчитывается исходя из |
|
постоянной теплоемкости. Ее можно также получить на |
|
основе теплоемкости, линейно изменяющейся от |
|
температуры. При этом получаются различные K*F. В |
|
этом поле отображается разность между величинами |
|
K*F. |
|
|
Т Пинч гор. |
Температура горячего потока в точке Пинча. |
|
|
Т Пинч хол. |
Температура холодного потока в точке Пинча. |
|
|
Коэф Ft |
Поправочный коэффициент Ft к |
|
среднелогарифмической разности температур (LMTD), |
|
рассчитывается как функция числа корпусов и |
|
сближения температур. Для противоточного |
|
теплообменника коэффициент Ft равен 1.0. Для |
|
модели теплообменника Weighted (взвешенной) Ft=1. |
|
|
Нескоррект. LMTD |
Используется только для модели End point - на основе |
|
температур по концам теплообменника. |
Нескорректированный LMTD рассчитывается следующим образом:
∆TLM |
= |
∆T1 |
− ∆T2 |
(4.35) |
|
ln(∆T1 /(∆T2 )) |
|||||
|
|
|
где:∆T1 = Тгор,вых-Тхол,вх
∆Т2 = Тгор,вх-Тхол,вых
Страница Графики
На этой странице выводятся графики для горячей и/или холодной среды аппарата.
Чтобы изменить имеющийся график, вызовите окно Управление графиком.
По осям X и Y можно выводить следующие параметры:
•Temperature (Температура)
•Pressure (Давление)
•Enthalpy (Энтальпия)
•UA (K*F)
Теплообменное оборудование 4- 65
•Heat Flow (Количество тепла.)
•Vapour fraction (доля пара)
Выберите комбинацию переменных из падающих списков. На странице Настройка можно добавить в этот список и другие переменные.
Страница Таблицы
На этой странице в табличной форме выводятся следующие параметры:
температура, давление, количество тепла, энтальпия, К*F и доля пара.
Выберите нужный поток (трубный или межтрубный).
Страница Настройка
На этой странице можно изменять список переменных, выводимых на графиках и таблицах.
Параметры, приведенные в списке Выбранные переменные можно выбрать в качестве переменных для осей X и Y на странице Графики.
Страница Сообщения
На этой странице выводятся предупреждения и сообщения об ошибках. Комментарии здесь добавлять нельзя.
4.4.7 Закладка Динамика
На закладке имеется четыре страницы: |
. |
|
• |
Модель |
|
• |
Спецификации |
|
• |
Содержимое |
|
• |
Диаграммные ленты |
|
При работе в стационарном режиме эту страницу заполнять не нужно
4 - 66 Теплообменное оборудование

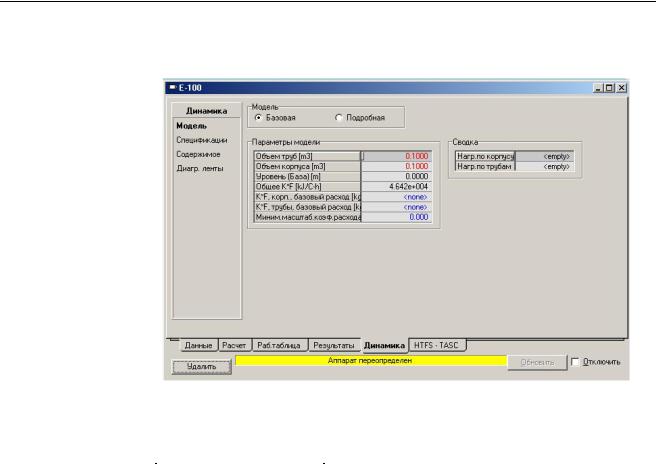

Страница Модель
Прежде всего нужно определить какая модель используется: базовая или подробная.
Базовая модель
В группе Параметры модели выводится следующая информация:
Параметр |
Описание |
|
|
|
|
|
Объем трубок/корпуса |
В базовой модели необходимо задать объем корпуса и |
|||||
|
труб. |
|
|
|
|
|
Уровень (База) |
Высота базы теплообменника над уровнем земли. |
|||||
|
Учитывается только при расчете динамики. |
|||||
K*F, корп, баз.расход |
Поскольку произведение K*F зависит от расхода потока, |
|||||
|
здесь задается величина, которая используется для |
|||||
|
расчета K*F. Если величина не задана, то K*F в процессе |
|||||
|
расчета не изменяется. |
|||||
|
Если величина K*F задана, то при расчетах она остается |
|||||
|
постоянной. Не изменяется она и в случае, когда задан |
|||||
|
базовый расход. В большинстве уравнений коэффициент |
|||||
|
теплопередачи пропорционален (изменению мас.расх)0.8 |
|||||
|
. В ХАЙСИС используется следующее уравнение: |
|||||
|
KF |
= KF |
|
×( |
мас. расхтекущ )0.8 |
|
|
использ |
|
зад |
|
мас. расхбаз |
|
|
Эта величина используется для увеличения |
|||||
|
устойчивости модели при запуске и останове схемы, |
|||||
|
когда расходы малы. |
|
|
|||
Минимальный |
Отношение массового расхода за время t к базовому |
|||||
масштабирующий |
массовому расходу. Минимальный масштабный |
|||||
коэффициент расхода |
коэффициент расхода – это самое нижнее значение, |
|||||
|
которое принимает отношение в области низких |
|||||
|
расходов. Значение может быть как положительным, так |
|||||
|
и отрицательным. |
|
|
|
||
|
• Положительное значение указывает, что при |
|||||
|
очень низких расходах имеет место некоторая |
|||||
|
теплопередача. |
|
|
|||
|
• Отрицательное значение указывает, что при |
Теплообменное оборудование 4- 67
низких расходах теплопередачи нет.
Если значение коэффициента задано, то уравнение 4.27
|
мас. расх |
|
0.8 |
|
|
|
текущ |
, если его |
|
использует отношение |
иас. расхбаз |
|
||
|
|
|
значение больше, чем минимальный масштабирующий коэффициент, если же значение меньше минимального коэффициента, - то используется минимальное значение масштабирующего коэффициента.
В группе Сводка выводятся нагрузки по трубному и межтрубному пространству.
Подробная модель
При выборе подробной модели окно теплообменника выглядит следующим образом:
Параметр |
Описание |
Объем корпуса/труб |
Эти величины рассчитываются из геометрии аппарата.. |
Поверхность |
Рассчитывается из геометрии аппарата |
теплопередачи |
|
Уровень |
Высота базы теплообменника над уровнем земли. |
|
Учитывается только при расчете динамики. |
Ходов на корпус |
Можно задать число труб и ходов по корпусу. Обычно |
|
равно 2n, где n – число корпусов. Исключение |
|
составляет противоточный аппарат с одним |
|
трубным ходом и одним ходом по корпусу. |
Ориентация |
Задается ориентация теплообменника: |
|
горизонтальный или вертикальный. Учитывается |
|
только при расчете динамики. |
Зон/корпус/ход |
Задайте число зон на один ход по корпусу. Общее |
|
число зон вычисляется как произведение числа зон |
|
на ход корпуса на число ходов по корпусу. |
4 - 68 Теплообменное оборудование
В группе Параметры модели выводятся значения локальных и общего коэффициентов теплопередачи. В зависимости от того, как определен расчет коэффициентов теплопередачи на странице Параметры закладки Расчет
Параметр |
Описание |
Корпус и трубки |
Общий коэффициент теплопередачи, К, рассчитывается |
|
на основе заданной информации. |
К задан |
Общий коэффициент теплопередачи задан. |
|
|
Страница Спецификации
На этой странице выводится информация, относящаяся к расчету гидравлического сопротивления аппарата.
Информация на этой странице зависит от выбора модели (базовая или подробная) на странице Модель.
Динамическая |
Описание |
спецификация |
|
К |
Активизируйте эту опцию, чтобы определить значение k, |
|
используемое для вычисления гидравлического |
|
сопротивления. |
|
|
К, базовый расход |
Если выбрана PF-спецификация, значение k |
|
рассчитывается на основе двух критериев. Если |
|
текущий расход больше базового, для которого |
|
задавался k, эта величина остается неизменной. |
|
Рекомендуется задавать k для расхода, |
|
соответствующего примерно 40% проектного |
|
расхода в стационарном режиме. Если текущий |
|
расход меньше базового, то k рассчитывается |
|
следующим образом: |
|
kиспольз = kзадин × Factor |
|
где Factor – величина, определяемая программой по |
|
внутреннему алгоритму, учитывающему соотношение |
|
расход-давление в области низких расходов. |
Задание базового расхода позволяет получить более линейное соотношение между расходом и гидравлическим сопротивлением. Этот параметр используют для увеличения стабильности модели при запуске и останове схемы, когда расходы оказываются низкими.
Установите флажок в поле Общий k и задайте величину k, определяющую соотношение расход – давление. Если величина k неизвестна, нажмите кнопку Рассчитать k. Перед этим убедитесь, что задано ненулевое сопротивление аппарата.
Теплообменное оборудование 4- 69
Подробная модель
При выборе подробной модели страница Спецификации выглядит следующим образом:
Динамическая |
Описание |
спецификация |
|
PF коэф. К |
Значение k определяет соотношение расход – давление. |
|
Можно либо задать значение k, либо рассчитать его из |
|
условий связанных потоков. Если величина k неизвестна, |
|
нажмите кнопку Рассчитать k. Перед этим убедитесь, что |
|
задано ненулевое сопротивление аппарата |
|
|
PF спецификация |
Активизируйте эту опцию, чтобы определить значение k, |
|
используемое для вычисления гидравлического |
|
сопротивления. |
Сопротивление |
Сопротивление корпуса и трубок теплообменника |
корпуса/трубок |
должны быть заданы, либо рассчитаны. |
|
|
Метод расчета dP |
Выбор в этом поле позволяет либо задать, либо |
|
рассчитать гидравлическое сопротивление |
|
корпуса/трубок. Выберите один из вариантов: |
|
• HYSYS Correlation – сопротивление рассчитывается |
|
на основе заданной информации |
|
• User specified – сопротивление задается |
|
пользователем |
|
• Not specified – этот вариант используется только в |
|
динамическом режиме. Гидравлическое |
|
сопротивление рассчитывается из соотношения PF. |
|
Задайте значение k и используйте его при расчете. |
|
|
4 - 70 Теплообменное оборудование
Подробнее см. Раздел
1.3.3 – Страница Содержимое.
Страница Содержимое
На этой странице отображается информация о количестве, составе и свойствах содержимого корпуса и трубок.
Базовая модель
При выборе базовой модели на странице Модель страница Содержимое выглядит следующим образом:
Для каждой фазы содержимого корпуса и трубок выводятся следующие параметры:
Подробная модель
При выборе подробной модели на странице Модель страница Содержимое выглядит следующим образом:
