Моделирование в стационарном режиме 1 - 5
1.2 Модульные операции
1.2.1Установка операций
В программе ХАЙСИС имеется несколько способов установки операций. Число доступных в данный момент операций зависит того, в каком месте схемы находится пользователь: в главной схеме, подсхеме или подсхеме колонны. Если пользователь находится в главной схеме или подсхеме, то доступны все операции за исключением специальных операций, которые имеются только в подсхеме колонны (например, конденсатор или кипятильник). В подсхеме колонны имеется свой набор доступных операций.
Установить операцию можно с помощью навигатора объектов или кассы объектов.
Операции разделены на несколько групп. Группы, доступные из главной схемы, приведены в следующей таблице:
Название группы |
Операции |
операций |
|
Все |
Все модульные операции |
|
|
Емкости |
3-фазный ребойлер |
|
3-фазный сепаратор |
|
Реактор идеального смешения |
|
Конверсионный реактор |
|
Равновесный реактор |
|
Общий реактор |
|
Реактор Гиббса |
|
Ребойлер |
|
Сепаратор |
|
Емкость |
|
|
Теплообменное |
Воздушный холодильник |
оборудование |
Холодильник |
|
Теплообменник |
|
Нагреватель |
|
Многопоточный теплообменник |
|
|
Изменение давления |
Компрессор |
|
Детандер |
|
Насос |
|
|
Трубы |
Aspen Hydraulics Sub-Flowsheet |
|
Трубопровод сжимаемого газа |
|
Гидроциклон жидкость-жидкость |
|
PIPESYM |
|
PIPESYM Enhanced Link |
|
PIPESYS Extension |
|
Смеситель |
|
Трубопровод |
|
Клапан сброса |
|
Ветвитель |
|
Клапан |
|
|
Сепараторы твердых |
Рукавный фильтр |
|
Циклон |
|
Гидроциклон |
|
|
Подробнее об установке модульных операций смотрите Раздел 8.1 –
Установка объектов и
Раздел 7.24.2 –
Установка потоков и операций в книге
Руководство пользователя.
1 - 6 Моделирование в стационарном режиме
|
Барабанный вакуумный фильтр |
|
Простой сепаратор твердых |
|
|
Реакторы |
Проточный реактор идеального перемешивания (CSTR) |
|
Конверсионный реактор |
|
Равновесный реактор |
|
Общий реактор |
|
Реактор Гиббса |
|
Реактор идеального вытеснения |
|
|
Шаблоны колонн |
Нефтяная колонна с 3 стриппингами |
|
Нефтяная колонна с 4 стриппингами |
|
Абсорбер |
|
Ректификационная колонна |
|
Главная фракционирующая колонна установки |
|
Каталитического крекинга |
|
Экстрактор жидкость-жидкость |
|
Абсорбер с ребойлером |
|
Абсорбер с конденсатором |
|
3-фазная ректификационная колонна |
|
Вакуумная колонна |
|
|
Упрощенные колонны |
Покомпонентный делитель |
|
Упрощенная колонна |
|
|
Подсхемы |
Нефтяная колонна с 3 стриппингами |
|
Нефтяная колонна с 4 стриппингами |
|
Подсхема колонны |
|
Ректификационная колонна |
|
FCCU Main Frac |
|
Экстрактор жидкость-жидкость |
|
Абсорбер с ребойлером |
|
Абсорбер с конденсатором |
|
Стандартная подсхема |
|
3-фазная ректификационная колонна |
|
Вакуумная колонна |
|
|
Логические |
Подбор |
|
Баланс |
|
Транслятор Black Oil |
|
Boolean And |
|
Boolean CountDown |
|
Boolean CountUp |
|
Boolean Latch |
|
Boolean Not |
|
Boolean OffDly |
|
Boolean OnDly |
|
Boolean Or |
|
Boolean XOr |
|
Cause And Effect Matrix |
|
Двухпозиционный регулятор |
|
DMCplus Controller |
|
External Data Linker |
|
MPC Controller |
|
Parametric Unit Operation |
|
PID-регулятор |
|
Регулятор отношения |
|
|
Моделирование в стационарном режиме 1 - 7
|
Рецикл |
|
Блок Селектор |
|
Уставка |
|
Split Range Controller |
|
Электронная таблица |
|
Преобразователь потока |
|
Surge controller |
|
Передаточная функция |
|
|
Расширения |
Определяются пользователем |
|
|
Пользовательские |
Определяются пользователем |
|
|
Прежде чем приступить к описанию каждого оператора, познакомимся с понятиями материальный и энергетический поток. Поскольку именно они являются основным способом передачи информации между операциями.
1.2.2Специализированное окно операции

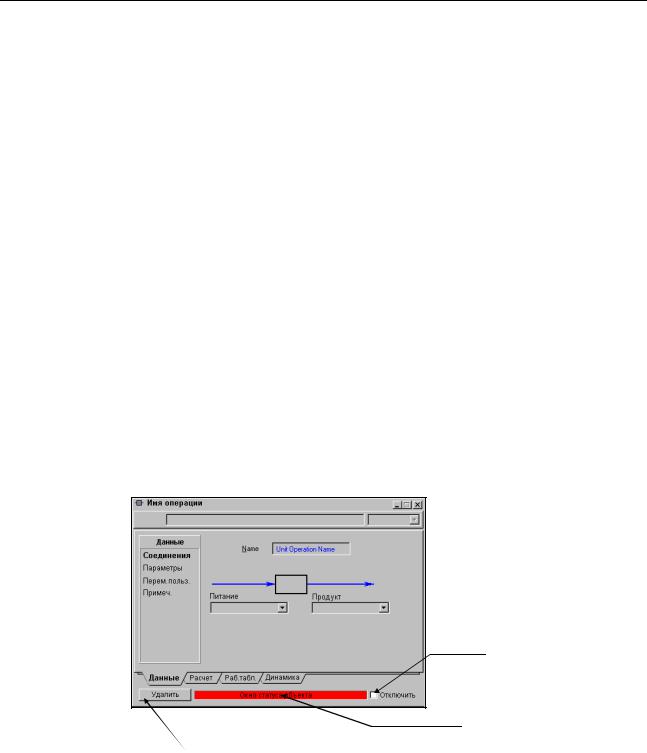

Различные модульный операции выполняют различные функции и действуют в зависимости от задаваемых спецификаций, что соответственно отражается в специализированных окнах операций. На следующем рисунке приведено обобщенное окно модульной операции. Специализированные окна различных операций могут отличаться друг от друга некоторыми закладками, но в каждом окне обязательно должны быть закладки Данные
(Design), Расчет (Rating), Раб.таблица (Worksheet) и Динамика (Dynamics).
Отключает операцию.
Удаляет операцию из схемы
Здесь выводится статус расчета операции. Также здесь может указываться требуемая информация.
Специализированные окна различных операций могут отличаться друг от друга некоторыми закладками, но в каждом окне обязательно должны быть закладки Данные, Расчет, Раб.таблица и Динамика.
Закладка |
Описание |
|
|
Данные |
Содержит имена потоков питания и продуктов |
|
операции. На различных страницах закладки также |
|
задаются некоторые другие параметры: |
|
сопротивление, тепловые потоки, метод расчета и т.д. |
1 - 8 Моделирование в стационарном режиме
Теплота испарения в ХАЙСИС – это теплота, необходимая для перевода жидкости, находящейся на линии насыщения в пар на линии насыщения.
Расчет |
Соотношения для расчета объемов емкостей, |
|
связанных с операцией. Задаваемые здесь значения не |
|
всегда нужны для стационарных расчетов, но они могут |
|
использоваться для расчета объемов удерживаемых |
|
сред. |
|
|
Раб.таблица |
Здесь выводятся условия, свойства, составы, PF |
|
спецификации для потоков, связанных с операцией. |
Динамика |
Задаются параметры, необходимые для расчета |
|
процесса в динамике, такие как размеры клапанов и |
|
соотношения давление-расход PF. Эти параметры не |
|
требуются при расчете стационарных режимов. |
|
Подробнее смотрите книгу Моделирование в |
|
динамическом режиме. |
|
|
1.2.3Закладка Рабочая таблица
На этой закладке выводится информация о потоках, связанных с аппаратом. На страницах Свойства и Составы содержится отдельная информация с соответствующих страниц специализированного окна потока.
На странице Свойства выводится набор свойств входных и выходных потоков операции:
Доля пара |
Доля пара (мольн.) |
Температура |
Доля пара (масс.) |
Давление |
Доля пара (объемн.) |
Действительный объемный расход |
Мольный объем |
Массовая энтропия |
Действительный расход газа |
Массовая энтальпия |
Действительный расход жидкости |
Молекулярный вес |
Расход жидкости при станд. условиях |
Мольная плотность |
Стандартный расход пара |
Массовая плотность |
Фактор Ватсона |
Стандартная плотность идеальной жидкости |
Кинематическая вязкость |
Плотность жидкости |
Cp/Cv |
Мольная теплоемкость |
Нижняя теплота сгорания |
Массовая теплоемкость |
Нижняя теплота сгорания (масс.) |
Теплопроводность |
Доля жидкости |
Вязкость |
Парциальное давление СО2 |
Поверхностное натяжение |
Средняя плотность жидкости |
Удельная теплоемкость |
Теплота испарения |
Фактор сжимаемости |
Массовая теплота испарения |
Страница PF спецификации используется только в динамическом режиме.
Локальное меню объекта
Чтобы вызвать локальное меню специализированного окна модульной операции щелкните правой кнопкой мыши по свободному месту специализированного окна.
Моделирование в стационарном режиме 1 - 9
В меню имеются следующие команды:
Команда |
Описание |
Вывод таблицы |
Вызывает окно выбора блоков для вывода на печать |
|
информации об объекте. |
Открыть отдельно |
Открывает в отдельном окне текущую страницу |
|
специализированного окна объекта. |
Найти в экране PFD |
Позволяет найти объект в графическом экране PFD. |
|
Эта команда доступна только для потоков и операций. |
|
|
Соединения |
Вызывает окно Логические связи |
|
|
Окно Логические связи
Раздел в настоящее время на русский язык не переведен.
