Тест № 4.
1. На рисунке представлена схема:
a. Коллекторной стабилизации исходного режима;
b. Эмиттерной стабилизации исходного режима;
Осуществления смещения фиксированным током базы;
Осуществления смещения фиксированным напряжением.
2. На рисунке представлена схема:
a. Эмиттерной стабилизации исходного режима;
Осуществления смещения фиксированным напряжением;
Осуществления смещения фиксированным током;
Коллекторной стабилизации исходного режима.
3. Исходный режим работы транзистора характеризуется:
a. Двумя
параметрами
,
;
Тремя параметрами:
,
,
;
Четырьмя параметрами:
,
,
,
;
Тремя параметрами:
,
,
.
4. При изменении температуры окружающей среды действуют следую-щие дестабилизирующие факторы:
a.
Изменение
коэффициента усиления по напряжению и
изменение на-чального коллекторного
тока
;
b. Изменение коэффициентов усиления по току α и β;
c.
Изменение
коэффициента усиления по току α и
изменение началь-ного (теплового) тока
коллектора
;
d.
Изменение
начального тока коллектора
,
изменение падения на-пряжения на
эмиттерномp-n
переходе
,
изменение коэффициентов усиления по
току α и β.
5. Коэффициент нестабильности в общем виде выражается как:
a.
b.
c.
d.
Тест № 5
1. В схеме,
представленной на рисунке, назначение
сопротивления в цепи коллектора
состоит:
a. В увеличении входного сопротивления каскада;
В увеличении выходного тока;
В создании усиления по напряжению;
В увеличении выходной мощности.
2. Влияние ёмкостей
и
на параметры резистивного каскада с ОЭ
обнаруживается:
В области низких частот;
В области высоких частот;
В диапазоне больших сигналов;
В области средних частот.
3. Каскад с ОЭ с
неблокированным ёмкостью
сопротивлением в цепи эмиттера
принципиально отличается от обычного
каскада с ОЭ тем, что:
a.
В таком
каскаде увеличивается коэффициент
усиления по напряже-нию
;
В таком каскаде возрастают нелинейные искажения;
c.
В таком
каскаде снижается коэффициент усиления
по напряжению
;
d. В таком каскаде возрастают частотные искажения.
4. В эмиттерном повторителе имеет место:
Положительная обратная связь по напряжению;
Отрицательная обратная связь по напряжению последовательного типа;
Положительная обратная связь по току;
Отрицательная обратная связь по напряжению параллельного типа.
5. Коэффициент
усиления по напряжению эмиттерного
повторителя
соответствует выражению:
a.
;
b.
;
c.
;
d.
.
Тест № 6
1. Для анализа оконечного каскада используется:
Аналитический метод исследования;
Графический метод исследования;
Графоаналитический метод исследования;
Метод исследования с помощью рядов Фурье.
2. В режиме усиления больших сигналов используется выходная харак-теристика:
a. В насыщения области;
b. В области отсечки;
c. В рабочей области;
d. В области максимальных коллекторных токов.
3. Угол наклона динамической характеристики по постоянному току за-висит:
От сопротивления нагрузки
по постоянному току;
От напряжения источника питания;
От входного тока;
От выходного тока.

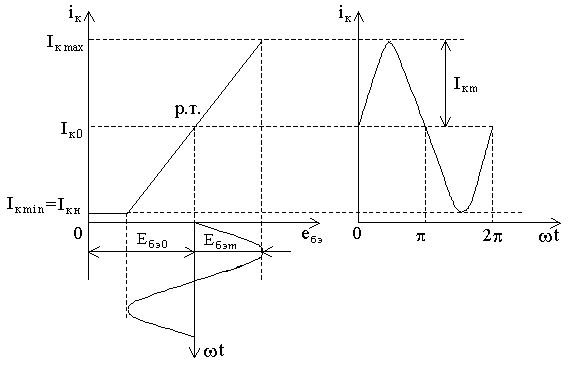

4. На рисунке графически изображён режим работы:
a. Режим «B»;
b. Режим «C»;
c. Режим «A»;
d. Режим «AB».
5. Наиболее экономичным режимом работы является:
a. Режим «A»;
b. Режим «AB»;
c. Режим «B»;
d. Без отсечки коллекторного тока.
