1.2 Первичная переработка нефти
Технологические установки перегонки нефти предназначены для разделения нефти на фракции На этих установках вырабатываются практически все компоненты моторных топлив, смазочных масел, сырье для вторичных процессов и для нефтехимических производств.
Перегонка нефти осуществляют на так называемых атмосферных трубчатых (AT) и вакуумных трубчатых (ВТ) или атмосферно-вакуумных трубчатых (АВТ) установках.
Установки перегонки нефти принято именовать топливными, масляными или топливно-масляными в зависимости от направлений использования получаемых нефтяных фракций.
На установках AT осуществляют первичную перегонку нефти с получением бензиновых, керосиновых, дизельных фракций и мазута. На установки ВТ производят перегонку мазута. Получаемые на них газойлевые, масляные фракции и гудрон используют в качестве сырья процессов последующей (вторичной) переработки их с получением топлив, смазочных масел, кокса, битумов и других нефтепродуктов.
На современных заводах процессы перегонки нефти являются комбинированными с процессами обезвоживания и обессоливания, вторичной перегонки и стабилизации бензиновой фракции: ЭЛОУ-АТ, ЭЛОУ-АВТ, ЭЛОУ-АВТ — вторичная перегонка и т. д.
Мощность отечественных установок перегонки нефти изменяется в широких пределах от 0,5 до 12 млн. т нефти в год.
Выбор технологической схемы и режима атмосферной перегонки нефти осуществляется в зависимости от содержания в ней газов и бензиновых фракций.
При содержании в нефти газов, до 1,2 % по С4 включительно, и относительно невысокой доли бензиновой фракции (12-15 %), выходом фракций до 350°С не более 45 % наиболее выгодно осуществлять на установках AT по схеме с однократным испарением. Эта установка имеет одну сложную ректификационную колонну с боковыми отпарными секциями.
При перегонке легких нефтей с высоким содержанием растворимых газов (1,5-2,2 %) и бензиновых фракций (до 20-30 %) и фракций до 350 °С (50-60 %) используют атмосферную перегонку двукратного испарения. Эти установки имеют предварительную отбензинивающую колонну и сложную ректификационную колонну с боковыми отпарными секциями для разделения частично отбензиненной нефти на топливные фракции и мазут.
Блок атмосферной разгонки нефти.
На рис. 2 приведена принципиальная технологическая схема блока атмосферной разгонки нефти ЭЛОУ-АВТ-6.

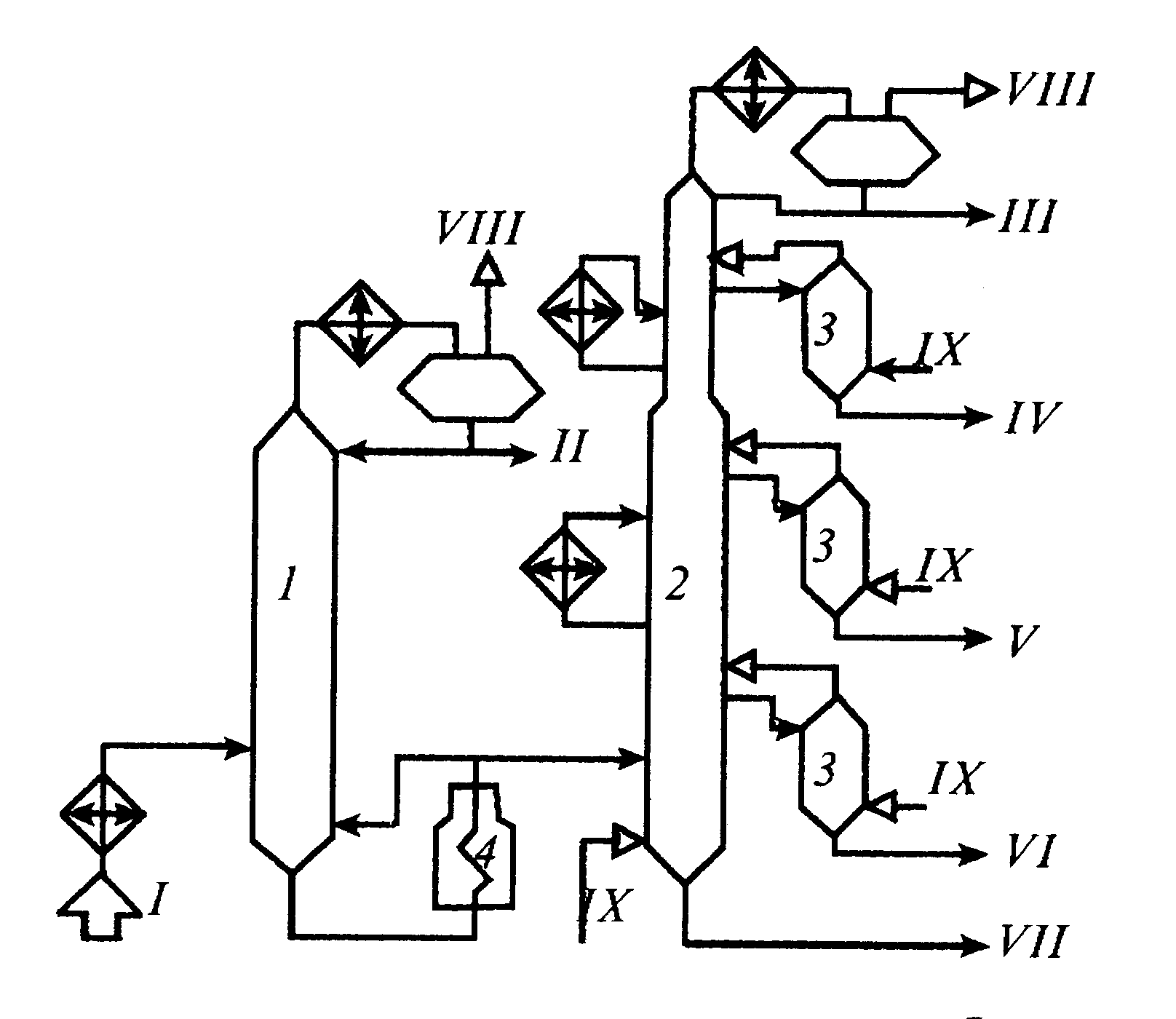

Рисунок – 2 Принципиальная технологическая схема блока атмосферной разгонки нефти ЭЛОУ-АВТ-6
1 – отбензинивающая колонна, 2 – атмосферная колонна, 3 – отпарные колонны, 4 – атмосферная печь, I – нефть с ЭЛОУ, I I – легкий бензин, I I I – тяжелый бензин, IV – фракция 180-220оС, V – фракция 220-280оС, VI – фракция 280-350оС, VII – мазут, VIII – газ, IX – водяной пар.
Нефть после обезвоживания и обессоливания на ЭЛОУ дополнительно подогревают в теплообменниках и подают на разделение в колонну частичного отбензинивания. С верха этой колонны отводят углеводородный газ, а легкий бензин конденсируют и охлаждают в аппаратах воздушного и водяного охлаждения и направляют в емкость орошения. При этом часть конденсата возвращают на верх колонны в качестве острого орошения.
Нефть после отбензинивания с низа колонны 1 подают в трубчатую печь 4, где нагревают до требуемой температуры и направляют в атмосферную колонну 2. Часть отбензиненной нефти из печи 4 возвращают в низ колонны 1 в качестве горячей струи. Тяжелый бензин отбирают с верха колонны 2, а сбоку через отпарные колонны 3 выводят топливные фракции 180-220 (230), 220 (230)-280 и 280-350 °С.
Кроме острого орошения, атмосферная колонна, имеет два циркуляционных орошения, которыми отводят тепло ниже тарелок отбора фракций 180-220 и 220-280 °С. В нижние части атмосферной и отпарных колонн подают перегретый водяной пар для отпарки легко кипящих фракций. Мазут выводят с низа атмосферной колонны, который направляют на блок вакуумной перегонки.
При разгонке самотлорской нефти получается, %: 19.1 – газа и нестабильного бензина (н.к. — 180 °С), 7.4 – фракции 180-220 °С, 11,0 – фракции 220-280 °С, 10,5 – фракции 280-350 °С и 52 – мазута.
Температура в отбензинивающей колонне поддерживается, на верху - 155, а в низу - 240оС. Давление около 0,5 МПа.
Температура в атмосферной колонне поддерживается, на верху - 146, а в низу - 342оС. Давление около 0,25 МПа.
