I этап:

- вычислить величину требуемого сопротивления теплопередаче по формуле (1) норм проектирования [2];

- сравнить экспериментальное значение сопротивления теплопередаче ограждающей конструкции с требуемым;

- сделать заключение.

II этап:

- определить требуемое сопротивление теплопередаче ограждения исходя из санитарно-гигиенических и энергосберегающих условий по нормам проектирования [2]с учетом “Изменений №3 СНиП II- 3- 79** ”Строительная теплотехника”;

- сравнить экспериментальное значение R₀с требуемым;

- сделать заключение.

По первому этапу сравнение делается с целью проверки соответствия величины сопротивления теплопередаче стены проектным.

Сравнение по второму этапу проводится для проверки соответствия теплозащитных качеств ограждения требованиям нормативных требований в современных условиях. При реконструкции или капитальном ремонте здания сопротивление теплопередаче конструкции стены должно быть приведено в соответствие с требованиями, изложенными в “Изменениях №3 СНиП II-3-79** “Строительная теплотехника”.

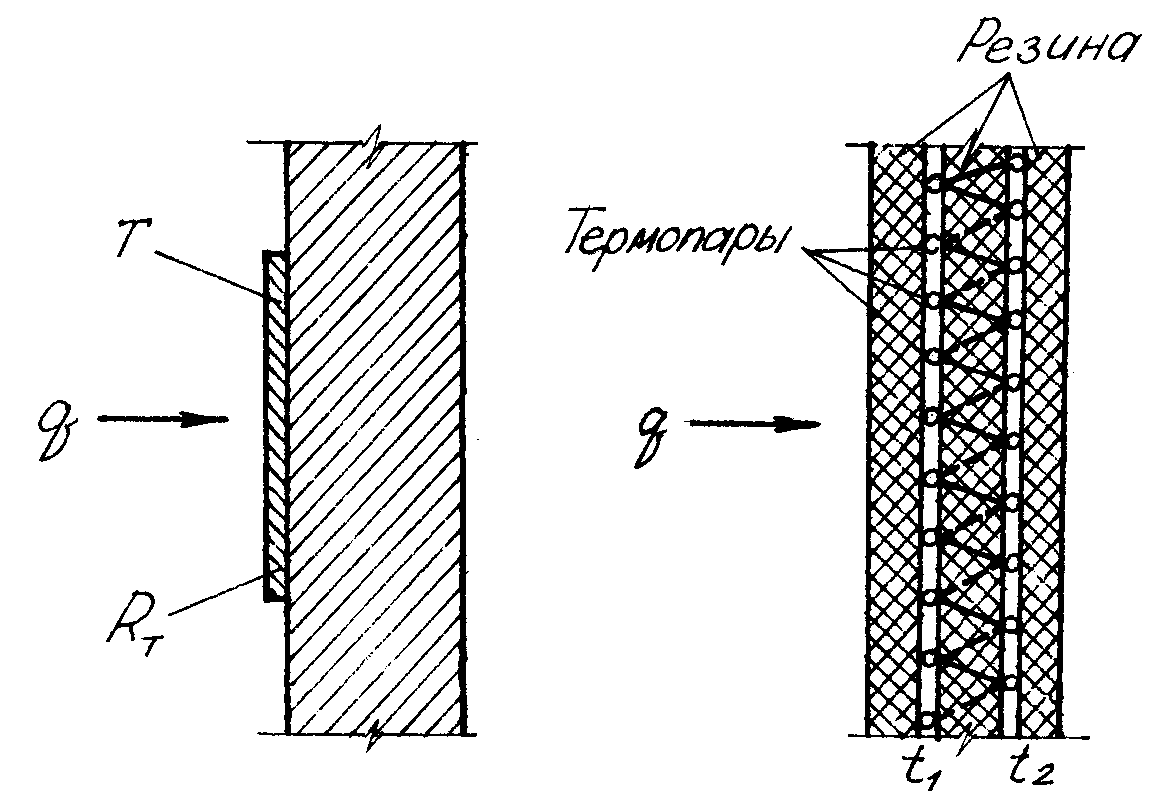

Рис. 1 Рис. 2. Устройство тепломера

5. Вопросы для самопроверки при подготовке

К ЗАЩИТЕ ЛАБОРАТОРНОЙ РАБОТЫ

1. При каком режиме теплопередачи следует проводить исследования?

2. Какие величины нужно установить путем измерений для экспериментального определения сопротивления теплопередаче ограждения?

3. Какие параметры определяются с помощью терморезистора? Какое свойство терморезистора при этом используется?

4. Устройство тепломера.

5. С какими величинами сравнивается экспериментальное значение сопротивления теплопередаче ограждающей конструкции?

6. ЛИТЕРАТУРА

1. Фокин К.Ф. Строительная теплотехника ограждающих частей зданий. М.: Стройиздат,1985.

2. СниП II-3 79** “Строительная теплотехника” М.: ЦИТП Госстроя СССР, 1986.

3. Объедков В. А. и др. Лабораторный практикум по строительной физике. М.: “Высшая школа”, 1979.

4. Руководство к выполнению лабораторных работ “Исследование процесса передачи тепла через ограждение”. Ленинградский инженерно-строительный институт, 1970.

Лабораторная работа № 2

ОПРЕДЕЛЕНИЕ ВЛАЖНОСТИ ВОЗДУХА

1. ЦЕЛЬ РАБОТЫ

1. Закрепление теоретических знаний об основных параметрах, характеризующих температурно-влажностный режим воздушной среды и их взаимосвязи.

2. Определение относительной влажности воздуха, температуры точки росы и влажностного режима помещения.

3. Прогноз возможности выпадения конденсата на внутренней поверхности окна.

2. КРАТКИЕ СВЕДЕНИЯ ИЗ ТЕОРИИ

Основными характеристиками микроклимата в помещение являются температура и влажность воздуха.

Отличают абсолютную и относительную влажность воздуха.

Количество влаги (г), содержащейся в 1м³ воздуха, характеризует егоабсолютнуювлажностьf(г/м³). Для каждой температуры абсолютная влажность имеет свое предельное значениеf_max , которому соответствует воздух, насыщенный паром. Это максимально возможная влажностьf_max растет с увеличением температуры.

В теплотехнических расчетах удобнее пользоваться величиной парциального давления водяного пара, называемой упругостью водяного пара е(Па или мм.рт.ст.). Парциальное давление - давление водяного пара, входящего в состав воздуха, которое он оказывал бы, занимая весь объем смеси.

Одно и то же количество водяного пара, в зависимости от температуры, может либо насыщать воздух, либо не насыщать. Степень насыщенности воздуха паром характеризуют относительной влажностью

, (1)

где Е- упругость водяного пара в насыщенном влажном воздухе, Па.

При относительной влажности 100% воздух полностью насыщен водяными парами, и его называют насыщенным влажным воздухом. Дальнейшее увлажнение воздуха не приводит к увеличению относительной влажности воздуха, а излишнее количество влаги превращается в капельно-жидкое состояние, т.е. выпадает конденсат. Температура, при которой =100% , называется температурой точки росы.

В данной работе измерение влажности воздуха производят на основе психрометрического эффекта, состоящего в том, что увлажненный термодатчик показывает более низкую температуру, по сравнению с сухим. Испарение с влажной поверхности вызывает ее охлаждение, которое будет тем сильнее, чем меньше воздух насыщен влагой и чем меньше при этом ее содержание. По показаниям сухого и мокрого термометра, используя I- d-диаграмму воздуха, определяют основные параметры, характеризующие температурно-влажностный режим воздушной среды.

Что собой представляет I- d-диаграмма?

В I- d-диаграмме, составленной проф. Л.К. Рамзиным, графически связаны все параметры, определяющие тепловлажностное состояние воздуха:I, d, t, , e.

Энтальпия или теплосодержание влажного воздуха I, кдж/кг, складывается из энтальпии сухой его части и энтальпии водяного пара. Энтальпия воздуха изменяется в результате изменения температуры, а также при поступлении водяных паров с той же температурой. Влагосодержание воздухаd, г/кг, определяется массой водяного пара в граммах, приходящегося на 1 кг сухой части влажного воздуха.

Диаграмма I- d, построенная в косоугольной системе координат, приведена на рис.1. По оси ординат диаграммы (рис.1) отложены значения теплосодержанияIсухой части влажного воздуха, а по оси абсцисс, направленной под углом 135к осиI, отложены значения влагосодержанияdсухой части влажного воздуха. Поле диаграммы разбито линиями постоянных значений энтальпииI=constи влагосодержанияd=const.

В нижней части I- d- диаграммы (рис.1) размещена кривая, имеющая самостоятельную ось ординат. Она связывает влагосодержаниеd, г/кг, с упругостью водяного парае, кПа. Ось ординат этого графика является шкалой парциального давления водяного парае, кПа. Для удобства отсчета значения влагосодержания спроектированы на вспомогательную горизонтальную ось.

Кроме линий постоянных значений I,dиt, на поле диаграммы нанесены линии постоянных значений относительной влажности воздуха=const. Следует отметить, что положение кривых=constменяется с изменением давленияВ. ДиаграммаI-d, приведенная на рис.1 построена для стандартного барометрического давленияВ, равного 101.325 кПа. Если замеры произведены при другом давлении, то действительное значение относительной влажности воздуха можно вычислить по формуле

₁= В₁/ В, (2)

где - относительная влажность воздуха поI- d-диаграмме при стандартном давлении, %;

В₁ - барометрическое давление при проведении измерений, кПа (мм.рт.ст.);

В - стандартное барометрическое давление, кПа (мм.рт.ст.).

Каждая точка в поле диаграммы соответствует определенному тепловлажностному состоянию воздуха. Положение точки определяется двумя любыми из пяти (I, d, t, , e) параметров состояния . Остальные три могут быть определены поI-dдиаграмме как производные.
