3. Понижение уровня грунтовых вод

СРС

4. Временное крепление стенок выемок

При необходимости создания более глубоких выемок с вертикальными стенками, а также при наличии грунтовых вод для обеспечения устойчивочти стен устраивают временные крепления.

По способу работы как несущих конструкций их классифицируют:

а) подкосные крепления

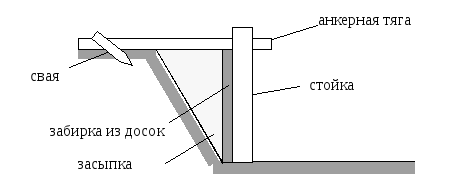

б) анкерные крепления

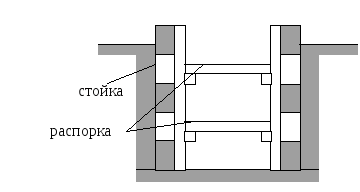

в) распорные крепления

г) метод торкретирования – торкрет (цементно0песчаный раствор жидкой консистенции на мелком заполнителе) наносят с помощью цемент-пушки под большим давлением, иногда торкрет наносят по арматурной сетке. Толщина слоя 75 мм.

Лекция № 3

5. Разработка грунта механическим методом. Разработка грунта одноковшовыми экскаваторами и экскаваторами непрерывного действия (многоковшовыми экскаваторами)

В практике строительства применяются 4 способа механической разработки грунтов, которые различаются видом используемой энергии:

а) механический;

б) гидравлический;

в) взрывной;

г) комбинированный (механический + взрывной, механический + гидравлический).

К землеройным машинам относят экскаваторы одноковшовые и непрерывного действия (канавокапатели, роторные, траншейные, дреноукладчики, цепные карьерные).

Одноковшовые экскаваторы классифицируют по типу рабочего оборудования:

а) прямая лопата – разрабатывает грунт выше уровня своей стоянки;

б) обратная лопата – разрабатывает грунт ниже уровня своей стоянки;

в) драглайн – в отличии от «обратной лопаты» имеет легкую стрелу решетчатой конструкции и гибкую подвеску ковша. Разрабатывает грунт ниже уровня стоянки. Применяется при устройстве выемок, насыпей, разработке каналов;

г) грейфер – разрабатывает грунт ниже и выше своей стоянки, но при разработке сыпучих и рыхлых грунтов. Применяется при рытье колодцев, узких глубоких котлованов, траншей.

Одноковшовые экскаваторы выпускают с механическим и гидравлическим приводом, а также с гибкой подвеской рабочего оборудования.

Разработка грунта одноковшовыми экскаваторами, независимо от типа оборудования, может осуществляться по одной из двух технологических схем – в отвал (навымет) или с погрузкой в транспортные средства.

1 схема: разрабатываемый грунт укладывается в отвал или в специальные земляные сооружения ( насыпи, дамбы, перемычки) в пределах радиуса досягаемости рабочего оборудования экскаватора.

2 схема: разрабатываемый грунт погружают в транспортные средства. В зависимости от целей и условий транспортирования в качестве средств используют автосамосвалы грузоподъемностью 3,5 – 50т, железнодорожные поезда и суда.

Рабочее место экскаватора, включая место его стоянки и забора грунта, называется забоем.

Выемка, образующаяся в результате разработки грунта экскаватором, носит название проходки. Если среднее направление разработки грунта параллельно оси проходки, т.е. совпадает с направлением движения экскаватора, то такая проходка называется лобовой (торцевой), в противном случае – боковой.

Экскаваторы непрерывного действия разрабатывают траншеи, как правило, с вертикальными стенками, для трубопроводов значительной протяженности. В зависимости от типа машины ширина траншеи может быть от 0,4 до 1,8 м, а глубина до 3,5 м. Разрабатывают грунты 1-3 групп при отсутствии камней.
