4.5 Технология использования штрихового кодирования экономической информации
Развитие международных торговых и производственных связей приводит к росту товарных /информационных потоков, которые необходимо обрабатывать в условиях территориальной разбросанности производителей и потребителей продукции. Трудности учета информации о свойствах товара на его упаковке, наличие неточностей в сопровождающей его документации, отсутствие достоверной и своевременной информации у поставщиков продукции о поступлении товара к покупателю вызывают необходимость автоматизации маркировки товаров, считывания информации и осуществления идентификации о них. Целью штрихового кодирования является отражение основных информационных характеристик товара в штрих-кодах, которые обеспечивают реальную возможность проследить за их движением к потребителю, что дает повышение эффективности управления производством.
Технология штрихового кодированияпредназначена для осуществления автоматизированной записи, считывания и идентификации информации об объектах или деловых процессах [2, б]. Эта технология основана на использовании двоичного кода для записи и запоминания, предварительно разработанных смысловых кодов в виде последовательностей, состоящих из нулей и единиц, отраженных кодированными штрихами. Поэтомуштриховой код- это последовательность чередования широких и узких, темных и светлых полос, которым присвоены логические значения 1 и 0 (широким линиям и широким промежуткам присваивается логическое значение 1, узким - 0).
В различных странах мира применяют три системы штрихового кодирования:
UPC - универсальный товарный код, разработанный в США и применяемый в странах Америки;
EAN - товарный код, созданный в ЕС на базе UPC, соответствующий названию Европейской ассоциации товарной нумерации, получившей в настоящее время статус Международной организации (EAN International);
UCC/EAN - единый стандартизированный штриховой код, созданный организациями США и Канады (Uniform Code Council) и EAN International.
Коды типа EAN и UCC/EAN широко применяются во всех странах мира, включая Российскую Федерацию.
В каждой системе существуют свои виды кодов: UPC-12, EAN-8, EAN-13, EAN-14, UCC/EAN-128 (Code 39).

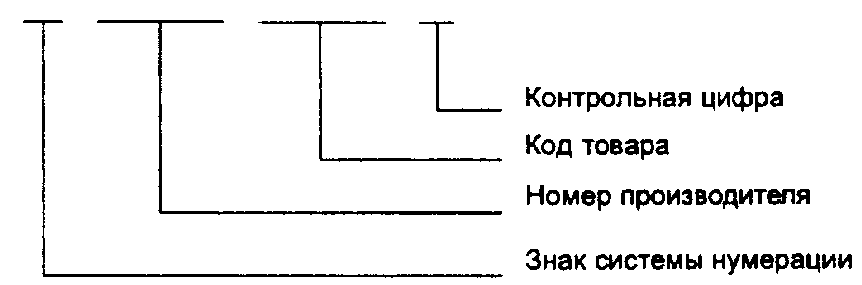

UPC-12 - это двенадцатиразрядный код, имеющий следующую структуру:
Ф = [X]: [ХХХХХ]: [ХХХХХ]: [К]

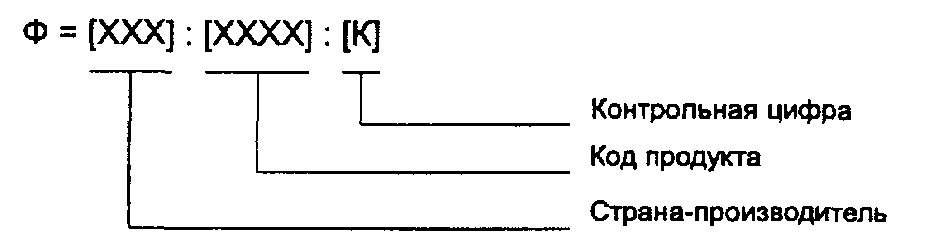

EAN-8 - восьмиразрядный код, который используется для ' кодирования малогабаритных упаковок, имеющий структуру:

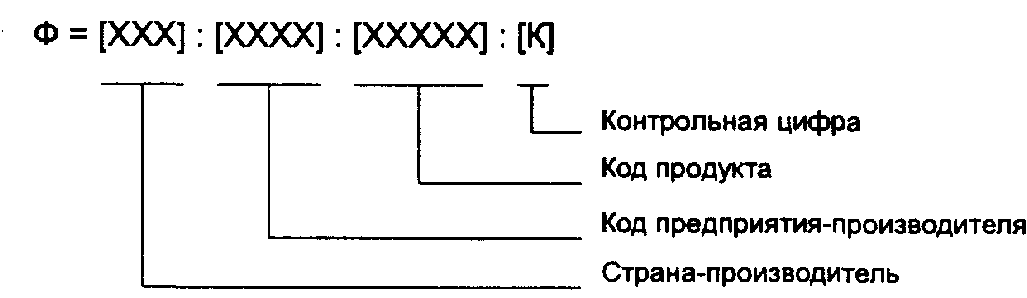

EAN-13 - тринадцатиразрядный код, используемый для кодирования продукции, имеющий следующую структуру:
EAN-14 - четырнадцатиразрядный код с прямоугольным контуром, используемый для идентификации транспортной упаковки и имеющий такую же структуру, что и код EAN-13, но включающий дополнительный первый разряд, предназначенный для кодирования от 1-й до 8-й специфики упаковки (например, 1 отражает групповую упаковку, 2 - упаковку партий в контейнер и т.д.).
Code 39 может варьироваться до 40 разрядов и не имеет фиксированной длины. Этот код получил свое название по сочетаемости трех широких элементов и шести узких в каждом знаке кода. Для отображения кода используются 43 символа, включая прописные буквы, цифры от 0 до 9 и семь особых знаков (-.$/+% пробел).
UCC/EAN-128 является современной версией кода Code 39, используемого для описания полной характеристики предмета поставки, не имеющего фиксированной длины и позволяющего комбинировать использование различных систем кодирования. В структуре кода можно выделить пробелы между компонентами кода, стартовый знак, обеспечивающий использование наиболее полного набора знаков, знак функции, позволяющий автоматически контролировать отличие символики кода от других символик, данные и контрольное число.
Применение штриховых кодов UPC-12, EAN-8, EAN-13, EAN-14 регулируется международными и национальными организациями. В Российской Федерации такой организацией является Ассоциация автоматической идентификации, в состав которой входит более 2000 членов. Эта организация устанавливает номера предприятий в кодах EAN-13 и EAN-14 и коды продуктов в коде EAN-8. Код страны присваивается EAN International. Использование кодов UCC/EAN-128 (Code 39) регулируется соответствующими международными и национальными стандартами.
Использование штриховых кодов обеспечивает совместную деятельность производителей и потребителей товаров на едином товарном рынке по всей цепочке взаимосвязанных партнеров. Эта технология предоставляет защиту продукции путем ее оперативного учета, управление потоками информации о передвижении и использовании продукции, поиск сведений об этих процессах по запросу или в реальном масштабе времени на основе идентификации любого объекта, принимающего участие в этом процессе. Кроме того, эта технология ускоряет обмен информацией как внутри организации, так и между организациями с помощью методов и средств электронного обмена данными (ЭОД).
Вопросы для самопроверки
1. С какой целью разрабатываются классификаторы?
2. Какие бывают классификаторы?
3. Чем отличается иерархическая система классификации от фа-сетной?
4. Что такое информационный язык? Что такое дескриптор и тезаурус? Перечислите типы отношений между терминами.
5. В каких случаях используются регистрационные системы кодирования и какие системы относятся к этому классу?
6. Для чего используются классификационные системы кодирования, какие системы входят в эту группу?
7. Что включается в систему ведения классификаторов?
8. Что такое ЕСКК и какова его структура?
9. Каков состав ОК? Каковы принципы организации ОК?
10. Каково назначение АСВОК и какова ее структура?
11.Какое назначение штрихового кодирования?
12. Перечислите типы и виды штрих-кодов?
