Автоматическое регулирование подогрева исходной воды.
Рис 6.Структурная схема регулирования температуры исходной воды с воздействием по греющему пару:
1-термометр сопротивления; 2-датчик расхода исходной воды с унифицированным токовым сигналом; 3-датчик расхода греющего пара с унифицированным токовым сигналом; 4-измерительный преобразователь; 5-защитное устройство ; 6-дифферециатор ; 7-регулятор; 8-блок управления ; 9-пускатель бесконтактный ; 10-исполнительный механизм ; 11-источник питания ; 12-регулирующий клапан; 13-линия подачи пара.
Подогреватель сырой исходной воды (ПСВ) является инерционным объектом, поэтому для управления им используется автоматическая система с двухимпульсным регулятором температуры. Регулятор получает основное входное воздействие по температуре воды за ПСВ, дополнительное опережающее воздействие после дифференциатора по скорости изменения расхода воды, подаваемой на предочистку, и воздействует на регулирующий клапан на линии подвода пара к подогревателю.
Если давление греющего пара непостоянно, требуется дополнительное входное воздействие по скорости изменения давления или расхода пара за регулирующим клапаном. При изменениях уровня конденсата в ПСВ возможно дополнительное воздействие этих возмущений на систему регулирования. Для устранения возмущений от изменения уровня организуется нормальный отвод конденсата из ПСВ или устанавливается дополнительно регулятор уровня конденсата в подогревателе. Кроме неё, предусматривается еще дополнительный регулятор, изменяющий расход пара в зависимости от значения уровня в ПСВ (рис. 7). Такая система (двух регуляторов) обеспечивает более качественное регулирование подогрева исходной воды в заданном диапазоне температуры.

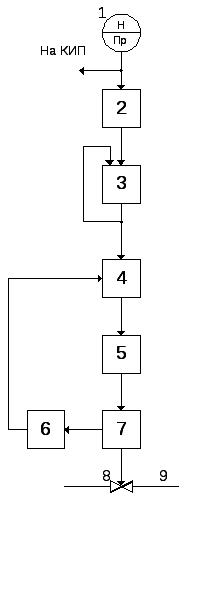

Рис. 7.Структурная схема регулятора расхода пара на подогреватель исходной воды:
1-датчик уровня конденсата; 2-защитное устройство ; 3-регулятор; 4-блок управления ; 5-пускатель бесконтактный ; 7-исполнительный механизм ; 6- источник питания ИП; 8-регулирующий клапан; 9-трубопровод греющего пара.
Для обеспечения нормальной работы системы регулирования необходимо:
подвод греющего пара осуществлять от источника с постоянным давлением;
для каждого подогревателя исходной воды (если их более одного) устанавливать индивидуальный регулятор;
термометр сопротивления для измерения температуры воды врезать на выходе каждого подогревателя в месте, обеспечивающем минимальное запаздывание сигнала по температуре воды;
в системе регулирования предусматривать сигнализацию ее предельных отклонений.
Автоматическое регулирование производительности установок предочистки.
Регулирование производительности установок предочистки заключается в регулировании расхода исходной воды на осветлители.
Выбор схемы регулирования нагрузки должен производиться с учетом конкретных особенностей изменения производительности установки. Обычно регулирование расхода (нагрузки) воды на осветлители осуществляется по схеме рис. 8.Основной задачей при этом является поддержание заданного соотношения между уровнем в баке осветленной воды и расходом воды, подаваемой на обработку в осветлители. Регулирование производится регулятором, получающим входные воздействия от датчика уровня в баке осветленной воды и от датчика расхода воды, поступающей на каждый осветлитель, воздействующего на регулирующий клапан на линии исходной воды. Регулятор поддерживает заданное соотношение между уровнем воды в баке и расходом воды, подаваемой в осветлитель. Задание регулятору устанавливается задатчиком в соответствии с требуемой производительностью предочистки. Схемой регулирования предусматривается отключение воздействия на клапан при достижении максимального и минимального расходов исходной воды. Отключение сопровождается светозвуковым сигналом.
Рис. 8.Схема регулирования нагрузки осветлителя:
1-датчик расхода исходной воды с унифицированным сигналом; 2-датчик уровня осветлённой воды с унифицированным сигналом; 3-защитное устройство ; 4-регулятор; 5-отключающее устройство; 6-блок управления ; 7-пускатель бесконтактный; 8-исполнительный механизм ; 10-регулирующий клапан; 11-трубопровод исходной воды.
Составной частью схемы регулирования производительности установки предочистки является регулятор расхода возвращаемой в осветлитель промывочной воды механических фильтров (рис. 9).Этот регулятор получает два входных воздействия от датчика расхода воды, поступающей на осветлитель, и от датчика расхода в линии возврата промывочной воды. Воздействуя на регулирующий клапан на этой линии, регулятор обеспечивает поддержание расхода возвращаемой в осветлитель промывочной воды механических фильтров в диапазоне 6—10% расхода воды, поступающей на осветлитель.
Рис. 9.Схема регулирования расхода воды возвращаемой в осветлитель:
1-датчик расхода промывочной воды; 2-защитное устройство; 3-регулятор; 4-блок управления ; 5-пускатель бесконтактный ; 6-исполнительный механизм ; 7- источник питания ИП; 8-регулирующий клапан; 9-трубопровод возврата промывочной воды; 10-от датчика сырой воды.
Промывочная вода подается в осветлитель из бака сбора этой воды специальным насосом, который включается автоматически в зависимости от уровня воды в баке.
Схема регулирования производительности установки предочистки обычно выполняется индивидуальной для каждого осветлителя, но может быть и групповой для двух-трех осветлителей.
При групповой схеме устанавливается один регулятор и один регулирующий клапан на общей линии исходной воды. Преимуществом этой схемы является снижение затрат на автоматизацию за счет уменьшения количества аппаратуры. Однако меньшая гибкость в управлении осветлителями по сравнению с индивидуальной схемой является существенным недостатком, вследствие чего на практике получила распространение индивидуальная схема регулирования производительности каждого осветлителя. При индивидуальной схеме регулирования производительности каждый осветлитель обеспечивается соответствующим комплектом измерительной и регулирующей аппаратуры.
Автоматическое управление дозированием реагентов в
осветлитель.
Существует два способа регулирования подачи реагентов:
Импульсное дозирование реагентов в осветлитель.
Непрерывное дозирование реагентов в осветлитель.
При импульсном дозировании реагентов в осветлитель точность составляет при изменении нагрузки осветлителя от 50 до 100%, но требует применениия большего количества функциональных блоков системы регулирования, чем при непрерывном регулировании. Предполагая, что изменение нагрузки не будет происходить в таких пределах за короткий промежуток времени, будем применять схему непрерывного дозирования реагентов в осветлитель (рис. 9).
Регуляторы воздействуют на регулирующий орган, выполненный в виде крана с электроприводом. Кран устанавливается в горизонтальном положении на линии подачи известкового молока в осветлитель из «циркуляционной петли» и присоединяется к трубопроводам с помощью фланцевых или ниппельных соединений. При этом в «циркуляционной петле» необходимо поддерживать постоянные давление и концентрацию известкового молока.
Рис. 10.Схема непрерывного дозирования реагентов в осветлитель:
1-датчик рН-метра; 2-преобразователь рН-метра; 3-защитное устройство ;
4-блок вычислительный ; 5-регулятор; 6-блок управления ; 7-блок прецизионного интегрирования ; 5-пускатель бесконтактный; 9-исполнительный механизм; 10-источник питания; 11-регулирующий клапан на трубопроводе известкового молока;
12-регулирующий клапан на трубопроводе коагулянта; 13-регулирующий клапан на трубопроводе полиакриламида; 14-от датчика расхода сырой воды к осветлителю.
