Приложение 3.3
Расположение светильников в помещениях образовательного назначения
Рис. 12. Примеры освещения классов (высота 3,3 м) [9]
Рис. 13. Примеры освещения кабинетов домоводства (слева) и компьютерный класс (справа) [9]
150
Продолжение приложения 3.3
Рис. 14. Примеры освещения кабинетов рисования (слева) и технического черчения (справа) [9]
Рис. 15. Примеры освещения электротехнической лаборатории (слева) и мастерской металлообработки (справа) [9]
151
Продолжение приложения 3.3
Рис. 16. Примеры освещения помещений образовательного назначения
152
Окончание приложения 3.3
Рис. 17. Примеры освещения помещений образовательного назначения
153
Приложение 3.4
Примеры расположения светильников в помещениях библиотек

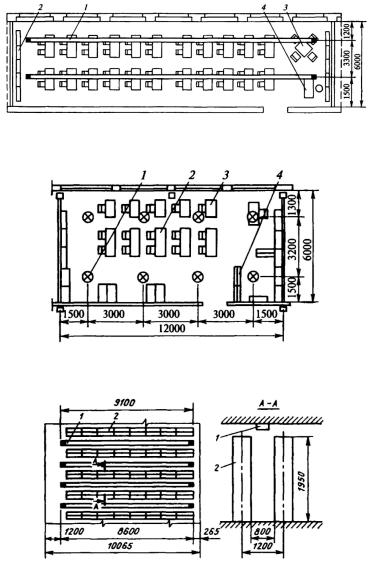

Рис. 18. Пример освещения читального зала в библиотеке [9]:
1 – линия светильников; 2 – односторонний стеллаж; 3 – журнальный стол; 4 – рабочий стол
Рис. 19. Пример освещения читального зала в архиве [9]:
1 – светильники; 2, 3 – читательские столы; 4 – двусторонний стеллаж
Рис. 20. Пример освещения книгохранилища в библиотеке [9]: 1 – линия светильников; 2 – многосекционный стеллаж
154
Продолжение приложения 3.4
Рис. 21. Примеры освещения помещений библиотек
155
Окончание приложения 3.4
Рис. 22. Примеры освещения помещений библиотек
156
Приложение 3.5
Расположение светильников в торговых пространствах
Рис. 23. Варианты освещения бутика при одинаковой расстановке оборудования [13]
157
Продолжение приложения 3.5
Рис. 24. Варианты освещения области продаж и прилавков при одинаковой расстановке оборудования [13]
158
Продолжение приложения 3.5
Рис. 25. Схема освещения магазина, торгующего изделиями из драгоценных металлов и камней [9]:
1 – прилавок; 2 – образцы товаров; 3 – ОП отражённого света; 4 – горка-витрина; 5 – местное освещение
Рис. 26. Схема освещения демонстрационного зала [9]:
1 – светильники с зеркальными лампами; 2 – светильники с ЛЛ; 3 – софит; 4 – элемент потолка – металлический короб
159
