Построение карты гидроизогипс и ее практическое применение
Последовательность выполнения:
1. На карту фактического материала наносят все имеющиеся скважины с указанием номера и отметки установившегося уровня грунтовых вод. (см. табл.1).
2. Выбирают сечение гидроизогипс (оно может изменяться в пределах от 0,1 до 1,0 м и больше, в зависимости от перепада отметок уровня грунтовых вод) на данном участке рекомендуется сечение 0,2 м.
3. Все соседние точки соединяются пунктиром друг с другом и каждое расстояние между ними разбивается на равные (пропорциональные) отрезки в соответствии с выбранным сечением.
4. Точки с одинаковыми отметками уровня воды соединяют плавными линиями – гидроизогипсами. На гидроизогипсе проставляют соответствующую цифру и указывают направление потока. Пример построения карты гидроизогипс приведен на рис. 6.1.
5. Устанавливается направление движения воды (вода движется от высоких отметок к низким); при этом возможны варианты: вода движется примерно в одном направлении – плоский поток; вода сходится к одной области (либо расходится) – радиальный поток.
6. По карте определяют:
точное направление потока – стрелками перпендикулярно каждой гидроизогипсе;
вид грунтового потока (плоский, радиальный);
величину гидравлического градиента i = Н / l, где Н - перепад отметок в соседних точках (м), l - расстояние между этими точками; рассчитывают скорость грунтового потока кажущуюся V = k i и действительную VД=V / n где n – пористость водовмещающих пород в д.ед. (табл.3);
участки возможного подтопления в процессе эксплуатации территории и заглубленных конструкций;
связь грунтового потока с поверхностными водами реки, озера, пруда и т.п. (река дренирует водоносный горизонт или питает его).
39
Рис. 6.1. Пример построения карты гидроизогипс. Сечение 1 м.
Примечание: 1. На готовую карту вспомогательные построения не наносятся; 2. Направление потока всегда перпендикулярно гидроизогипсам.
40
Приложение 7 химический состав подземных вод. Оценка качества воды по отношению к бетону
Подземные воды – это сложные многокомпонентные растворы. В них находятся растворенные вещества в виде ионов, коллоидные частицы, газы, микроорганизмы. Свойства подземных вод, учитываемые в строительстве, зависят, главным образом, от: 1) количества и соотношения основных ионов; 2) величины водородного показателя; 3) содержания газов.
Результаты химического анализа воды приводят в виде таблиц, формул, диаграмм. Содержание компонентов в воде может быть выражено в различной форме: ионной (мг/л), эквивалентной (мгэкв/л), процент-эквивалентной (%-экв) (табл. 7.1.).
Данные химического анализа воды, приведенные в задании (табл.4), представлены в ионной форме (мг/л). Для составления химической формулы воды и определения ее наименования используется эквивалент-процентная форма, которую получают пересчетом из ионной формы.

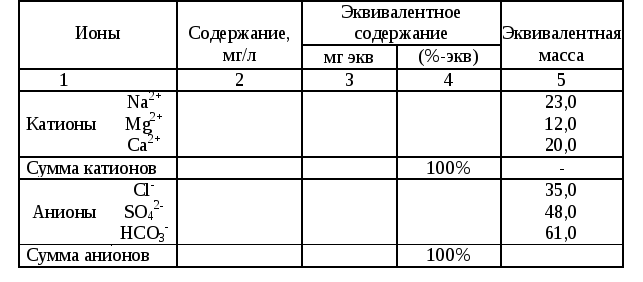

Таблица 7.1.
Выражение результатов анализа в различных формах.
Примечание. Данные для графы 2 берут из задания, табл.4. Графы 3 и 4 заполняют после произведенных расчетов.
41
