Диаграммы состояния изоморфноплавящихся веществ.
Характерным отличием диаграммы состояния изоморфноплавящихся веществ является отсутствие точки эвтектики.
К таким системам можно отнести системы . Такие вещества обычно сходны по строению кристаллической решетки и при совместной кристаллизации из раствора или расплава образуют общую кристаллическую решетку. Такая кристаллическая решетка называетсясмешанным кристаллом.

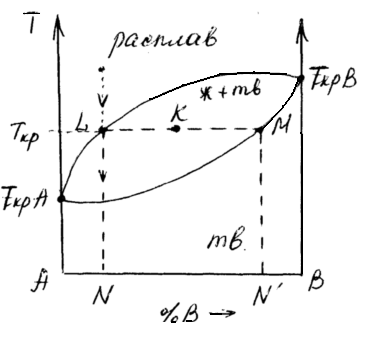

Верхняя кривая АВ – линия ликвидуса, нижняя кривая – линия солидуса. Выше линии ликвидуса система находится в жидком состоянии, ниже линии солидуса – в твердом.
Состав жидкой и твердой фазы при температуре кристаллизации неодинаков.
Точка L– начало кристаллизации расплава составаNпри температуре кристаллизации Ткр.
Чтобы определить состав кристаллической фазы, образующейся при кристаллизации расплава, проведем линию, параллельную оси Х до пересечения с линией солидуса. Точка М будет характеризовать кристаллическую фазу состава N΄, образованную расплавом составаN.
В гетерогенной системе количество данного компонента в жидкой и твердой фазах определяется по правилу рычага.
Правило рычага.
Количество вещества в жидкой и твердой фазах в гетерогенной системе обратно пропорционально отношению отрезков, заключенных между линией ликвидуса или солидуса соответственно и отрезкам, отсекаемым осью температур и состава внутри этой области:
q1– массовая доля жидкой фазы.
q2– массовая доля твердой фазы.
Правило рычага справедливо для двухфазных областей всех типов диаграмм.
Построение Диаграмм состояния изоморфноплавящихся веществ.
Вещество А имеет температуру кристаллизации ниже, чем вещество В (см. диаграмму состояния). Кривые охлаждения 2, 3 и 4 веществ, полностью растворимых как в жидком, так и в твердом состоянии, отличаются тем, что на этих кривых нет горизонтальных участков. На первом участке кривой до точек 2΄, 3΄, 4΄ охлаждается расплав. На втором участке 2΄–2΄΄, 3΄–3΄΄, 4΄–4΄΄ из расплава выделяется твердый раствор, причем в результате выделения теплоты кристаллизации скорость охлаждения падает. На третьем участке ниже точек 2΄΄, 3΄΄, 4΄΄ в системе есть только твердый раствор. Точки 2΄΄, 3΄΄, 4΄΄ – исчезают последние капли расплава.
