2.3.2.2 Требования к источникам питания систем автоматизации.
В качестве источников питания приборов и средств автоматизации используют:
а) цеховые распределительные подстанции;
б) распределительные щиты;
в) питающие сборки системы электроснабжения автоматизируемого объекта, к которым не подключена резкопеременная нагрузка (крупные электродвигатели, электропечи и т. п.).
Источник питания системы должен иметь достаточную мощность и обеспечивать требуемое напряжение у электроприемников. Отклонение напряжения на шинах источника питания не должно превышать значений, при которых обеспечивается нормальная работа наиболее удаленных или наиболее чувствительных к отклонениям напряжения электроприемников в возможных наихудших нагрузочных режимах.
На зажимах электроприемников систем автоматизации допускаются следующие отклонения напряжения:
а) контрольно-измерительные приборы, регулирующие устройства и т. д.—не более значений, указанных заводами-изготовителями, в стандартах, технических условиях и т.п.; при отсутствии указаний заводов-изготовителей — ± 5 % Uном;
б) электродвигатели исполнительных механизмов и электропривода задвижек и вентилей — от -5 до + 10% Uном
в) электролампы схем сигнализации, лампы освещения щитов — от -2,5 до 5% Uном;
г) аппараты управления (например, катушки магнитных пускателей, электромагнитные реле и т. п.) — не более значений, указанных заводами–изготовителями; при отсутствии указаний заводов–изготовителей —от -5 до + 10% Uном;
д) цепи напряжением 12 и 42 В —до 10%, считая от выводов низшего напряжения понижающего трансформатора.
2.3.2.3 Выбор схемы эл-го питания систем автоматизации.
Выбор определяется:
бесперебойностью электроснабжения,
территориальным расположением источников питания и электроприемников,
сопротивлением нагрузки,
удобством и безопасностью эксплуатации.

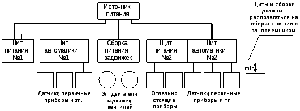

В схемах электропитания систем автоматизации различают два основных звена:
а) питающая сеть (линии) —сеть от источников питания до щитов и сборок питания;
б) распределительная сеть — сеть от щитов и сборок питания до электроприемников; к распределительной сети относятся также цепи всех назначений, связывающие первичные приборы и датчики с вторичными приборами и регулирующими устройствами.
Питающая и распределительная сети систем электропитания приборов и средств автоматизации выполняются:
1. Одно и двухфазные двухпроводные сети — применяются при наличии только однофазных приемников (если это допустимо по условию равномерной нагрузки фаз источника питания);
2. Трехфазные трехпроводные сети применяются:
а) для смешанных электроприемников, трех- и однофазных одинакового напряжения или только трехфазных электроприемников — при питании от системы с изолированной нейтралью;
б) для однофазных электроприемников, когда устройство двухпроводной сети недопустимо по условию равномерной нагрузки фаз источника питания;
Трехфазные четырехпроводные сети применяются :
а) для смешанных электрических приемников, трех и однофазных разных напряжений или только трехфазных— при питании от системы с глухозаземленной нейтралью;
б) для однофазных электроприемников, когда устройство двухпроводной сети недопустимо по условию равномерной нагрузки фаз источника питания.
