Комплексное логическое моделирование
Комплексное логическое моделирование и анализ обеспечивает отработку логики функционирования БУ в штатном и нештатном режимах и начинается с создания модели. Процесс создания модели состоит в свою очередь из подготовки (ввода) данных на базе ТЗ и синтеза модели в виде программы на языке DELPHI XE.
Ввод данных модели
Для ввода данных комплексной логической модели БУ из ТЗ в автоматическом режиме используются:
Блок – схемы алгоритмов управления;
Таблица алгоритмов формирования логических функций;
Таблица разрядов слов данных;
Таблица команд управления;
Таблица программных таймеров;
Таблица сигналов срабатывания таймеров;
Таблица распайки внешних соединителей.
Данные, представленные в блок-схемах алгоритмов и перечисленных таблицах, содержат практически неизбежные синтаксические и логические ошибки, выявление и устранение которых и является основной задачей приложения «Гиперсистема». При этом синтаксические ошибки должны исправляться в основном на этапах построения модели УУ, а логические ошибки – на этапах моделирования УУ в рабочих (штатных) и аварийных (нештатных) режимах.

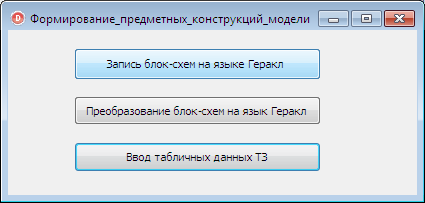

Ввод данных из ТЗ и формирование из них предметных конструкций модели выполняется программой Формирование предметных конструкций модели.
Запись блок-схем на языке Геракл
Для записи блок-схем алгоритмов по «картинке», т.е. по графическому представлению любыми средствами, включая рисунок на бумаге, служит язык ГЕРАКЛ.
Краткое содержательное описание языка Геракл
Запись блок-схемы алгоритма на языке ГЕРАКЛ выполняется с помощью фраз, представленных в виде текстовых строк. Ключевые слова ГЕРАКЛ записываются на русском языке.
Синтаксис языка
Нач:<ИМЯ> - блок начала алгоритма;
ИМЯ – идентификатор
Кон:<ИМЯ> - блок конца алгоритма;
Ком:<ТЕКСТ> - блок комментария;
ТЕКСТ – однострочный текст
<ИМЯ>=< ЛОГИЧЕСКОЕ ВЫРАЖЕНИЕ> - блок действия;
ЛОГИЧЕСКОЕ ВЫРАЖЕНИЕ – выражение с операндами перечислимого типа, операциями отношения и логическими операциями
<ИМЯ>(<СПИСОК ПАРАМЕТРОВ>) - блок вызова функции;
СПИСОК ПАРАМЕТРОВ – список переменных и констант перечислимого типа
<ИМЯ>() - блок вызова процедуры;
Если (<ЛОГИЧЕСКОЕ ВЫРАЖЕНИЕ>) То <ЧИСЛО> Иначе <ЧИСЛО> - блок решения;
ЧИСЛО – целое без знака
<ЧИСЛО> - точка слияния;
<ЧИСЛО>: - метка блока.
Семантика языка:
Линейная последовательность блоков на схеме алгоритма, заканчивающаяся блоком решение, точкой слияния или блоком конца алгоритма считается одним объединенным блоком;
Перед каждым объединенным блоком ставится метка блока. Первый объединенный блок (после блока начала алгоритма) должен иметь метку «1:»;
Параметр <ЧИСЛО> точки слияния должен совпадать с параметром <ЧИСЛО> метки блока, следующего за точкой слияния;
Если после объединенного блока следует точка слияния, то она записывается в следующей за блоком строке.
Металингвистическое описание языка Геракл
Основными изобразительными средствами алгоритмов являются следующие способы их записи:
словесный;
формульно-словесный;
блок-схемный;
псевдокод;
структурные диаграммы;
языки программирования.
Язык, используемый для описания другого языка, называется метаязыком. В качестве метаязыка можно использовать естественный язык, однако он не вполне удобен для точного описания синтаксических конструкций искусственных языков, так как содержит двусмысленности, метафоры и т.п.
Синтаксис – это раздел описания формального математического языка или языка программирования, исследующий вид, форму и структуру конструкций (без учета их значения или практической применимости).
Задать синтаксис языка возможно, перечислив описание его конструкций, например, с помощью БНФ.
Для описания синтаксиса был создан специальный метаязык — металингвистические формулы Бэкуса-Наура, или, сокращенно, язык БНФ.
Далее будет представлено неформальное введение в наиболее широко распространенную на сегодня математическую формализацию синтаксиса языка – формы Бэкуса-Наура или БНФ.
Неформально определим синтаксис (языка программирования или математической теории) как форму конструкций (программы или теории) и способов их комбинирования. Заметим также, что формы Бэкуса-Наура или БНФ и в современных условиях являются теоретически адекватным и практически применимым средством формализации синтаксиса языков программирования.
