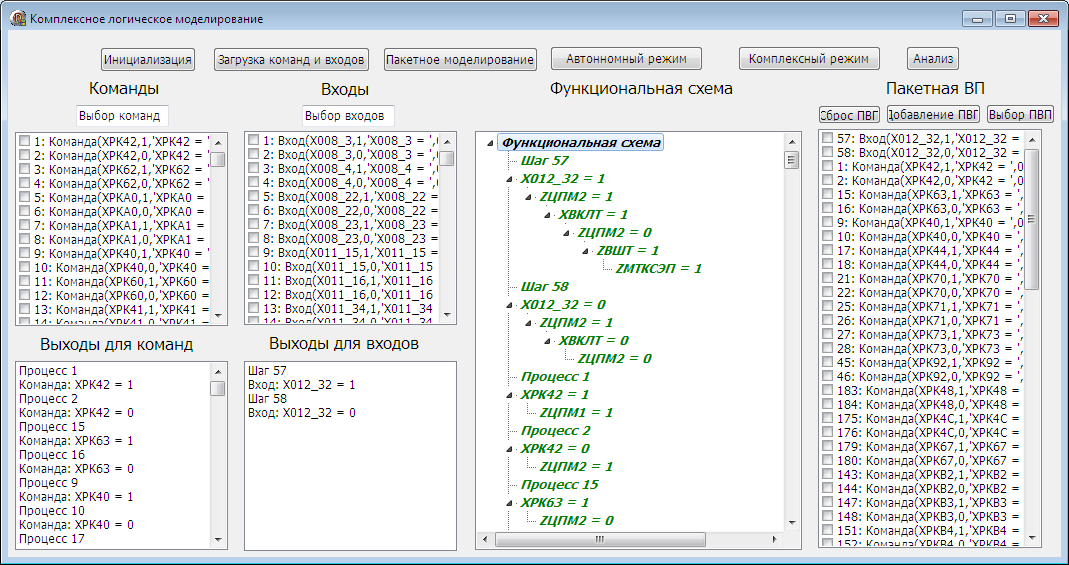

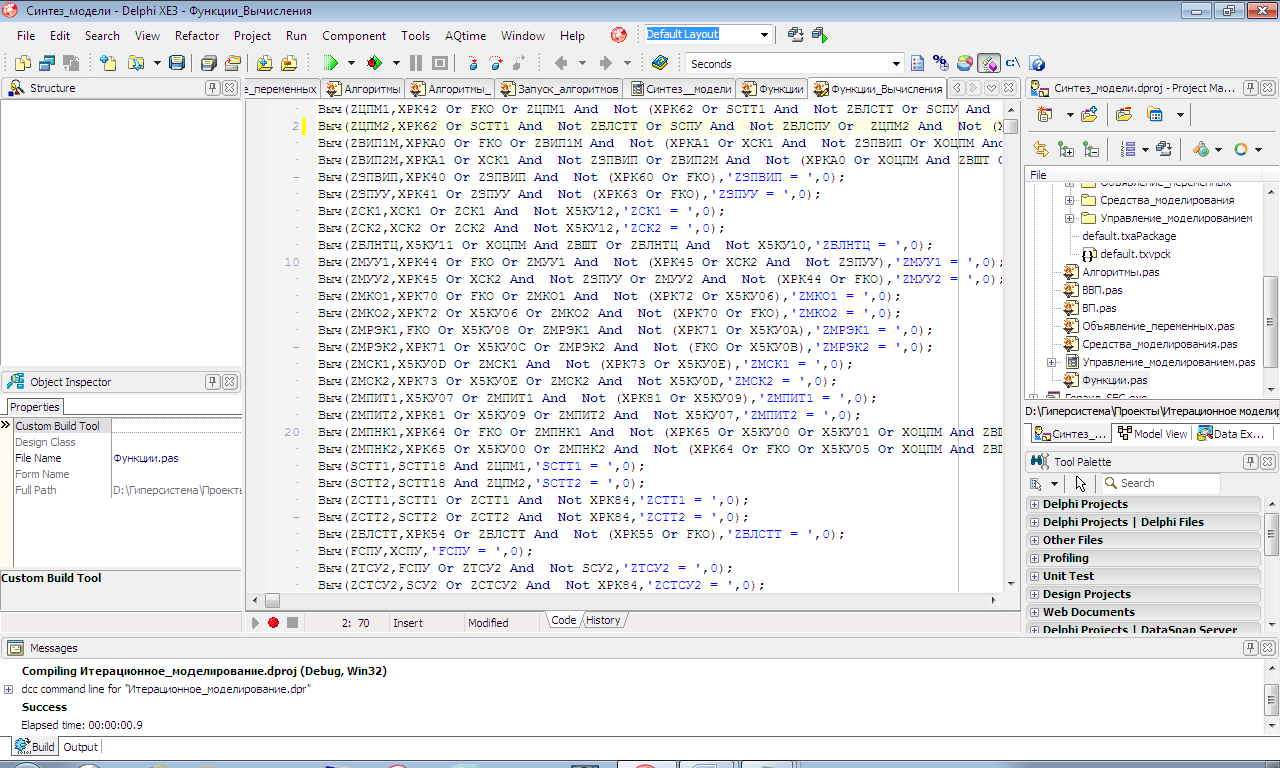

Пакетное моделирование
Рассмотрим примеры моделирования.

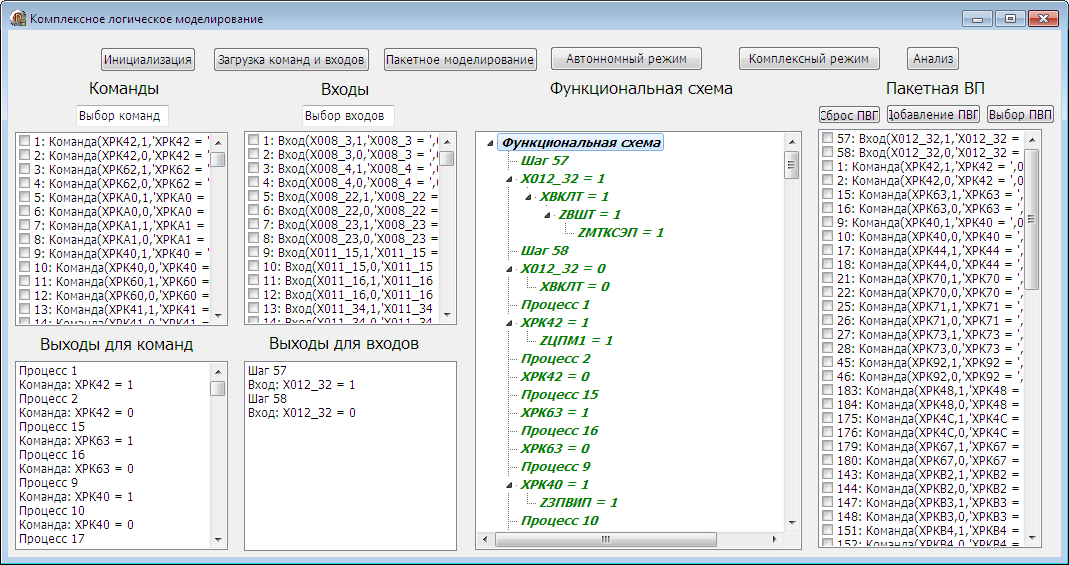

Пример 1. Моделирование набора команд и входов.
На шаге 57 Zцпм2 работает «самоубийственно». Невероятно, но в реальном ТЗ в функции Zцпм2 вместо запоминающего элемента (самоблока) Zцпм2 записано его отрицание ^ Zцпм2! Исправим эту ошибку, так элементарно выявленную моделированием в приложении «Гиперсистема»!

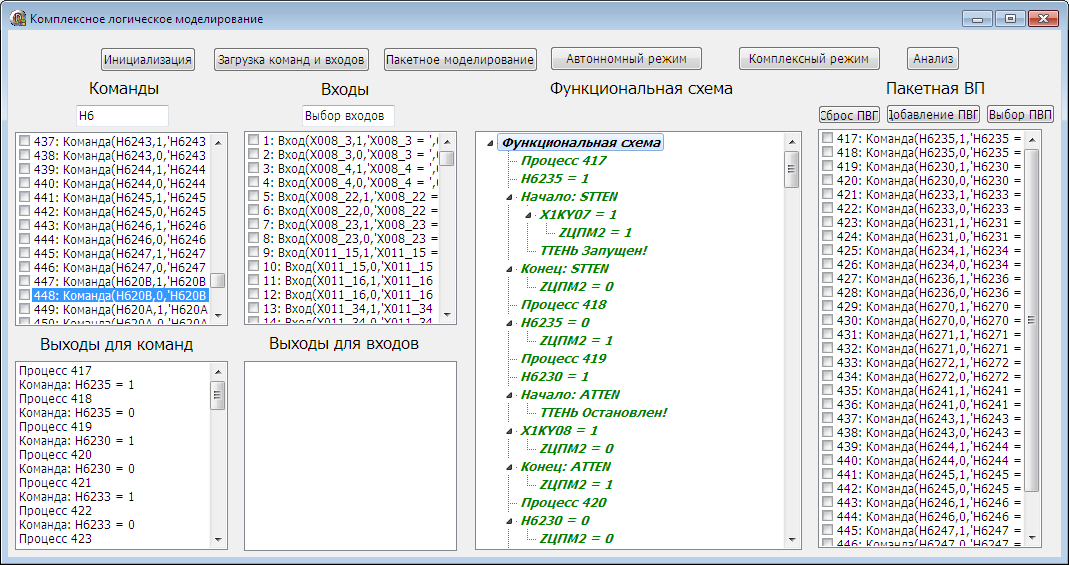

Пример 2. Моделирование набора команд для запуска алгоритмов и таймеров.
Анализ
Подлежащие анализу результаты моделирования предоставляются пользователю в следующих формах:
Список Выходы для команд;
Список Выходы для входов;
Список Функциональная схема (ФС).
Списки Выходы для команд и Выходы для входов подробно описаны выше.
Функциональная схема
Функциональная схема (ФС) в приложении «Гиперсистема» представляется в четырех формах:
Список (компонент в окне программы);
Дерево (компонент в окне программы);
Текстовый файл;
Граф управления.
Вначале ФС в процессе моделирования записывается в список, а затем копируется в текстовый файл. Далее этот текстовый файл загружается в компонент Дерево и в окно приложения Граф управления. Прямая запись ФС в текстовый файл невозможна по следующей причине. В приложении «Гиперсистема» наряду с обычными событиями обрабатываются события срабатывания таймеров, которые генерируются API-функцией TIMER с самым низким приоритетом, в результате чего возникают конфликты при записи ФС в текстовый файл.
Список фс

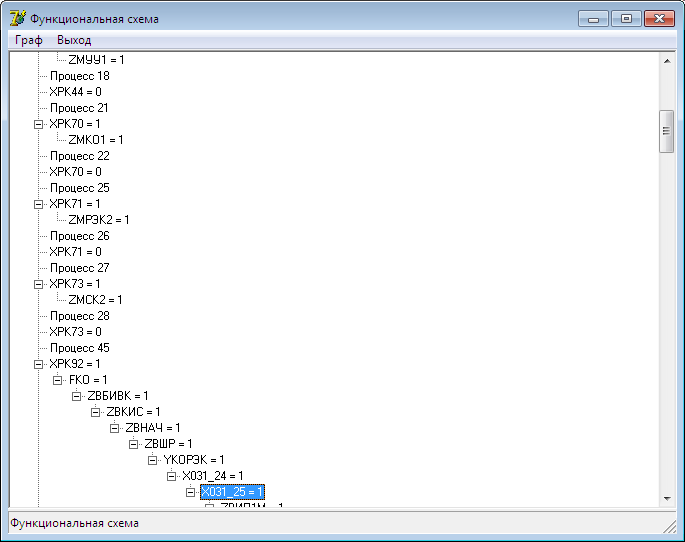

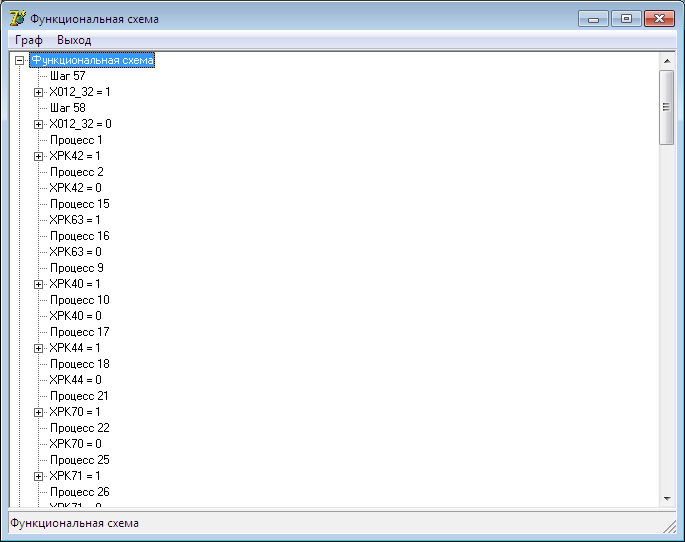

Дерево фс

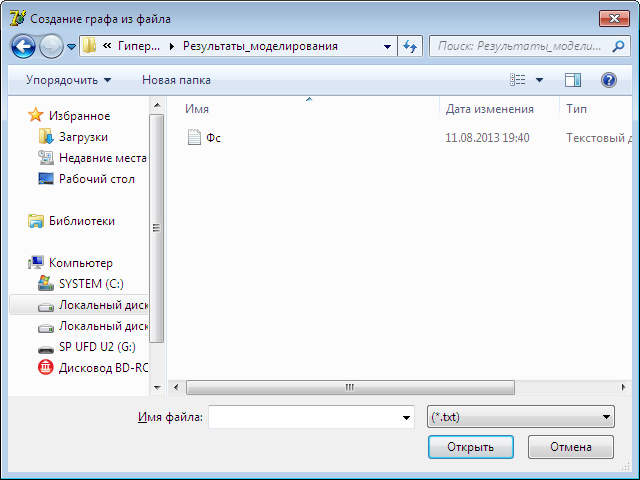

Граф управления фс

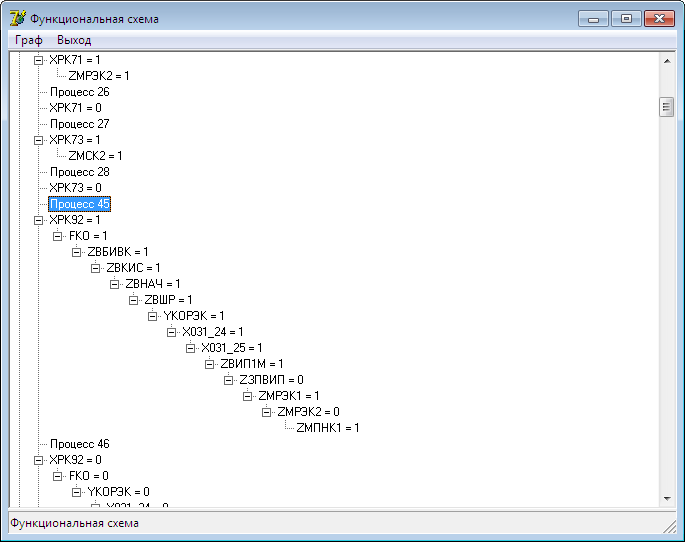

Рассмотрим примеры использования команды Найти узел.
Моделирование и Отображение вMsVisio.
Автоматизированное построение списков компонентов, соединений и индексов соединений в базе данных ТЗ
Перечисленные списки формируются в результате обработки данных ТЗ, представленных в Предметных конструкциях модели.
В результате выполнения макрокоманды Формирование_структурной_схемы_Visio (VBA Excel) формируются списки:
Список компонентов (фрагмент)
426
Входные_контакты
Хку00
1
114
Входные_контакты
Хку01
1
113
Входные_контакты
Хку02
1
112
Входные_контакты
Хку03
1
111
Список соединений (фрагмент)
732
Zвд5
Хку00
Zвд5
Хку01
СДСДОП_00
Хку01
СДСДОП_01
Хку01
СДСДОП_02
Хку01
СДСДОП_03
Хку01
СДСДОП_04
Хку01
СДСДОП_05
Хку01
СДСДОП_06
Хку01
СДСДОП_07
Хку01
СДСДОП_08
Список индексов соединений (фрагмент)
Zвд5
Хку00
427
Zвд5
Хку01
428
СДСДОП_00
Хку01
429
СДСДОП_01
Хку01
430
СДСДОП_02
Хку01
431
СДСДОП_03
Хку01
432
СДСДОП_04
Хку01
433
СДСДОП_05
Хку01
434
СДСДОП_06
Хку01
435
СДСДОП_07
Хку01
436
СДСДОП_08
Хку01
437
Визуализация списков и построение Структурной схемы ТЗ в MS Visio

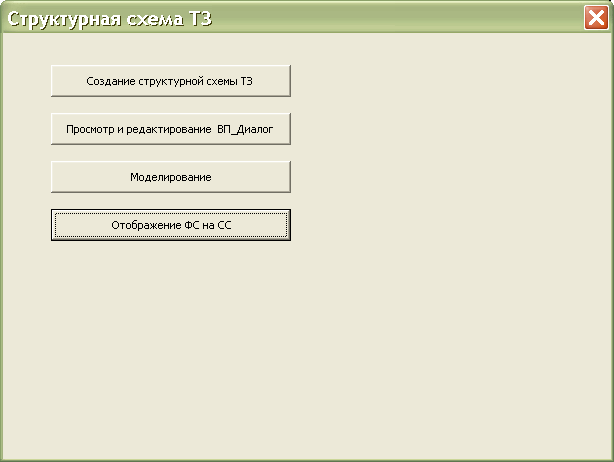

Построение Структурной схемы ТЗ выполняется командой Создание структурной схемы ТЗ

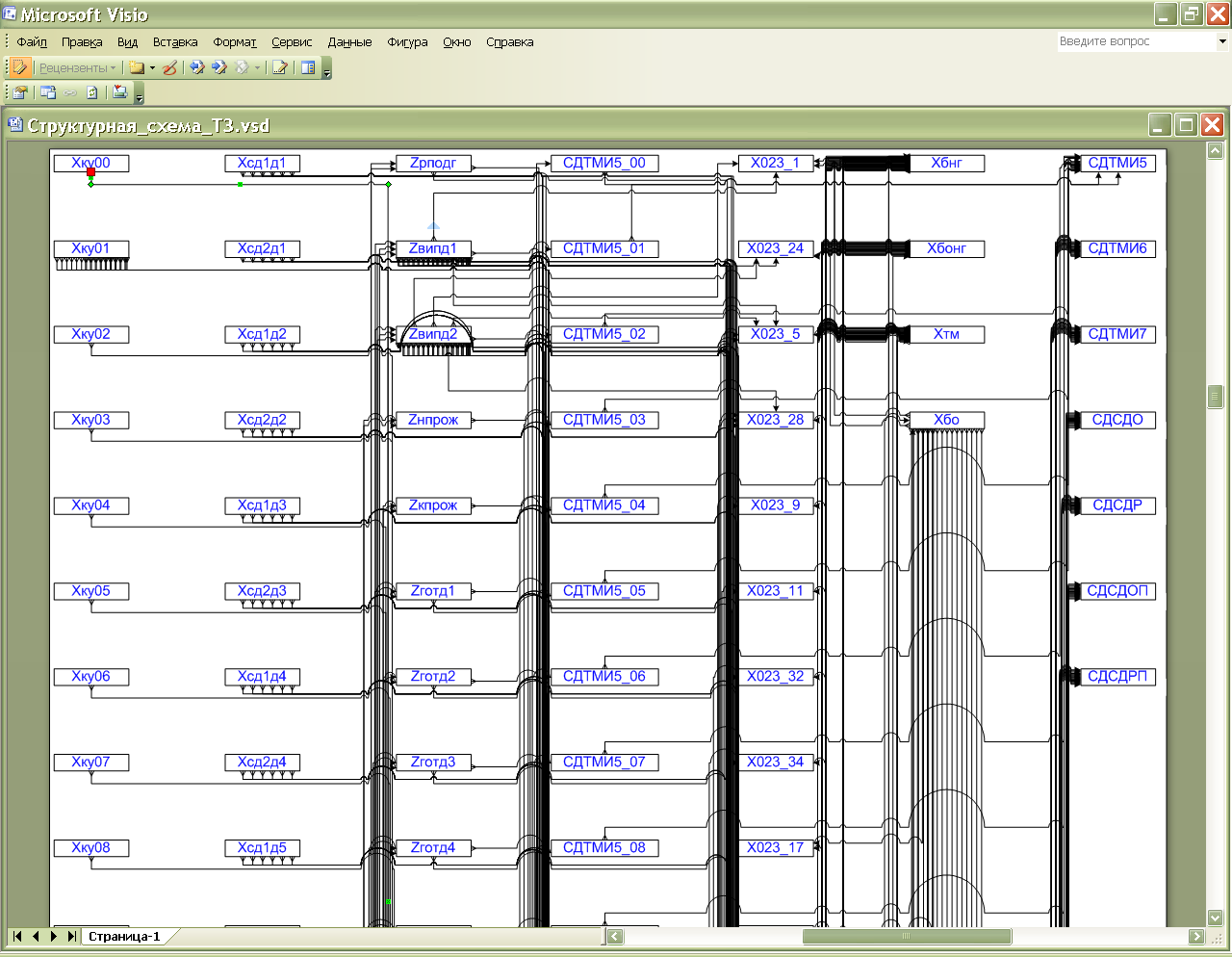

В результате выполнения макрокоманды Формирование_структурной_схемы_Visio (VBA Visio) по ранее сформированным спискам строится Структурная схема ТЗ
В этой Структурной схеме ТЗ отображены все компоненты и все соединения между ними. Соединения являются ориентированными и задают направления передачи сигналов между компонентами.
Структурная схемы базы данных в виде документа MS Visio используется для наглядного представления логических и функциональных связей между компонентами на всех этапах отработки ТЗ. Структурная схема MS Visio строится в виде совокупностей столбцов компонентов в порядке их формирования на страницах Базы данных. Для изменения порядка расположения столбцов достаточно изменить расположение страниц базы данных. Внутри столбца компоненты располагаются так же в соответствии с базой данных.
В структурной схеме MS Visio отображаются так же вся информация базы данных в виде таблицы внешних данных. Это отображение строится автоматически и обеспечивает двухстороннюю связь между визуальным представлением компонентов и их параметрами.

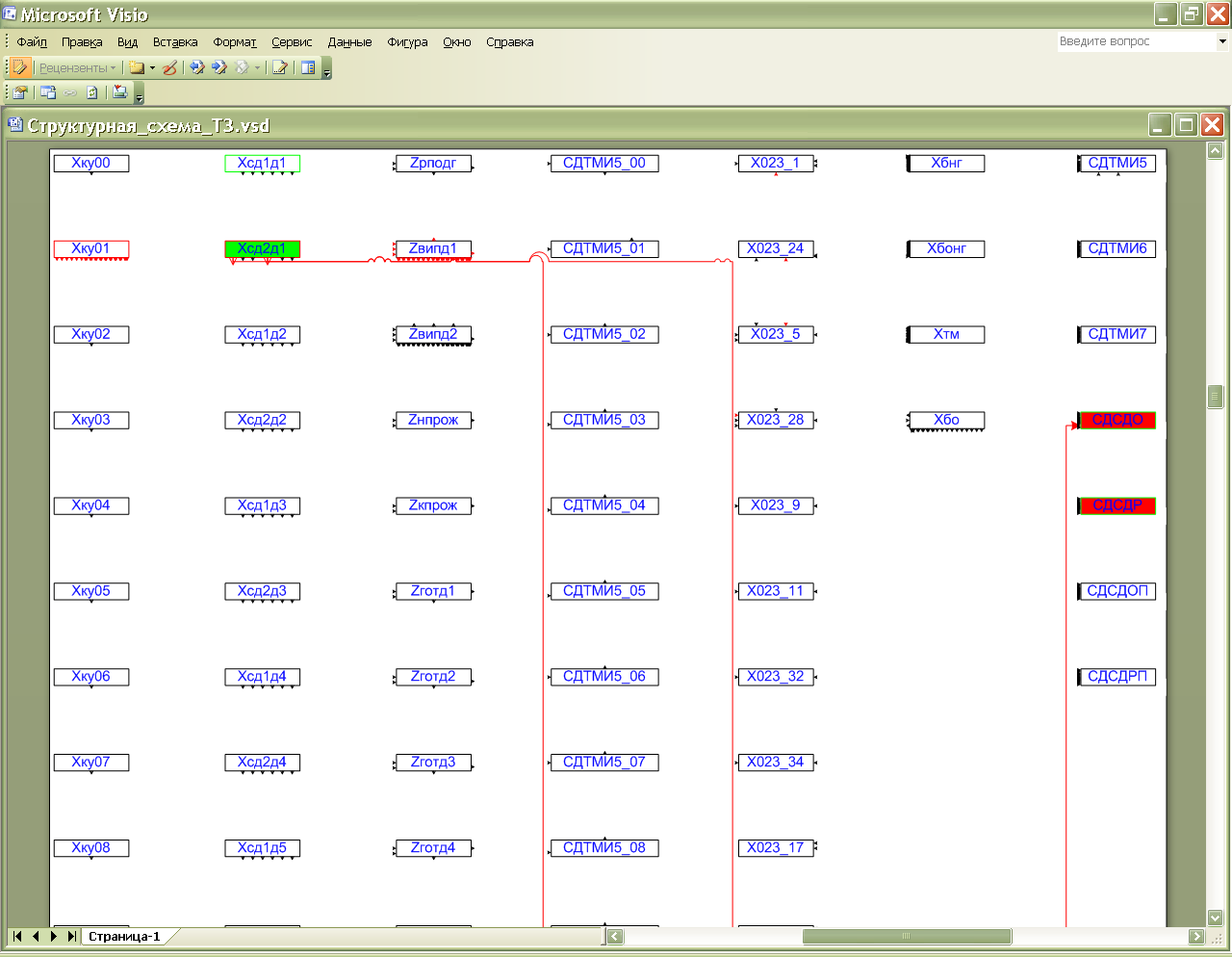

При структурном анализе ТЗ отображаются только соединения выбранного пользователем компонента.
При функциональном анализе ТЗ отображаются только соединения между компонентами, изменившими свое состояние на заданном шаге моделирования.
Преобразование Структурной схемы ТЗ в формат DXF.
Выполняется стандартными средствами MS Visio.
