.doc2 Техническая характеристика изделия
На ОАО «Белшина» действует завод массовых шин (ЗМШ), который выпускает шины для грузовых автомобилей семейства МАЗ, ГАЗ, ЗИЛ, автобусов, сельскохозяйственной техники и практически всех видов импортных легковых автомобилей. Общий вид покрышки 205/60R16 модели BEL-282 представлен на рисунке 2.1.

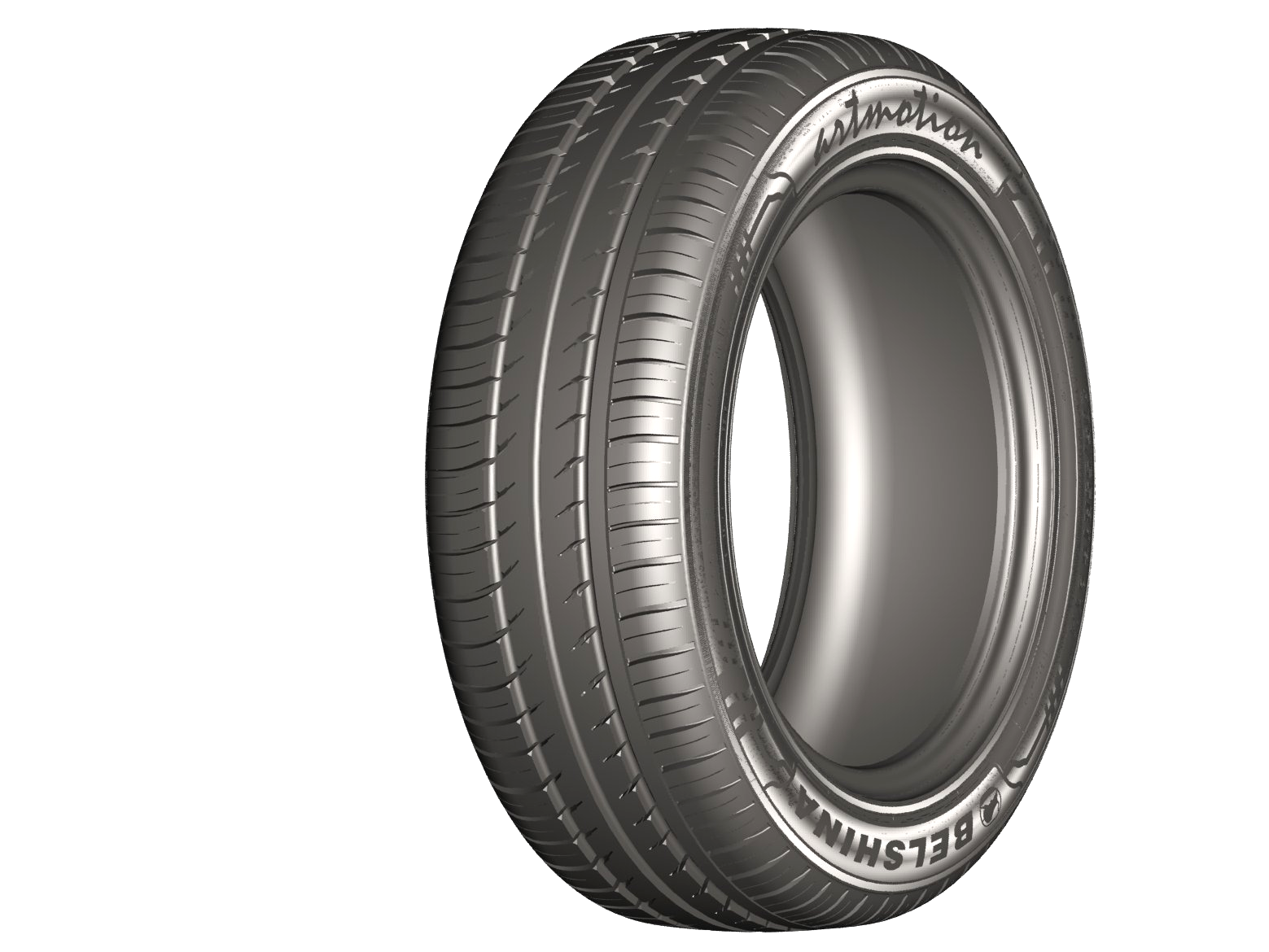

Рисунок 2.1 – Общий вид покрышки 205/60R16 модели BEL-282
Основные характеристики изделия приведены в таблице 2.1.
Таблица 2.1 – Основные характеристики покрышки 205/60R16 модели BEL-282
-
Наименование показателей
Обозначения, размеры
1
2
Обозначение шины
205/60R16
Обозначение модели шины
BEL-282
Рисунок протектора
дорожный
Тип шины
бескамерная
Обозначение обода:
– рекомендуемый
– допускаемый
6J-16
5½J-16, 6½J-16
Марка шины
легковые автомобили зарубежного производства
Продолжение таблицы 2.1.
1 |
2 |
Индекс категории скорости |
Н |
Максимальная скорость, км/ч |
210 |
Давление в шине, кПа |
250 |
Размеры шины, мм: − наружный диаметр: − ширина профиля, не более: − статический радиус: |
652 209 299 |
Индекс несущей способности |
92 |
Глубина рисунка протектора шины, мм: |
8,0 |
Общий вид покрышки 215/65R16 модели BEL-217 представлен на рисунке 2.2.
Рисунок 2.2 – Общий вид покрышки 215/65R16 модели BEL-217
Основные характеристики изделия приведены в таблице 2.2.
Таблица 2.2 – Основные характеристики покрышки 215/65R16 модели BEL-217
Наименование показателей |
Обозначения, размеры |
1 |
2 |
Обозначение шины |
215/65R16 |
Модель шины |
Бел-217 |
Тип шины |
бескамерная |
Рисунок протектора |
зимний |
Обод: – рекомендуемый: – допускаемый: |
6½J-16 6J-16 |
Наружный диаметр, мм |
686 |
Продолжение таблицы 2.2
1 |
2 |
Ширина профиля, мм |
221 |
Статический радиус, мм |
312 |
Максимальная нагрузка, кг |
750 |
Индекс несущей способности |
98 |
Давление в шине, кПа |
250 |
Максимальная скорость, км/ч |
190 |
Индекс скорости |
Т |

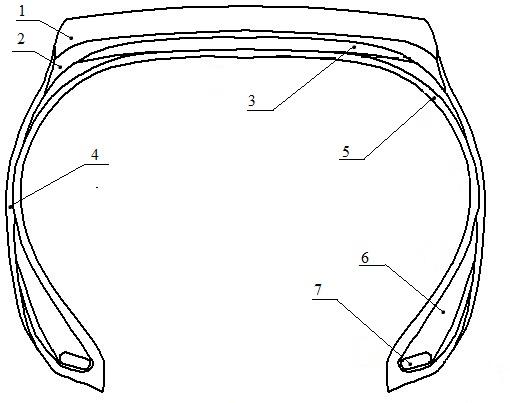

Основными элементами покрышки являются каркас, борт, брекер, протектор и две боковины, два крыла. Конструкция покрышки представлена на рисунке 2.3.
1 – протектор; 2 – брекер; 3 – каркас; 4 – боковина; 5 – гермослой; 6 – наполнительный шнур; 7 – бортовое кольцо.
Рисунок 2.3 – Конструкция покрышки
Каркас – это резинотканевая основа покрышки образованная слоями обрезиненного корда, которая придает ей прочность, гибкость и упругость. Он должен обладать высокой прочностью и определенной эластичностью, чтобы выдерживать толчки и удары и состоит из нескольких слоев обрезиненного корда. Прочность шины определяется прочностью каркаса. Угол наклона нитей корда в каркасе равен 0–5 градусов, нити корда при этом располагаются радиально от борта к борту и параллельно друг другу в соседних слоях [15].
Легковая шина 215/65R16 модели BEL-217, бескамерная, радиальная, с металлокордом в брекере и текстильным каркасом. Число слоев корда в каркасе равно двум, зимний рисунок протектора. Характеристика каркаса для шины BEL-217 представлена в таблице 2.3.
Таблица 2.3 – Характеристика каркаса для шины BEL-217
№ детали |
Резиновая смесь |
Марка материала |
Угол закроя, градус 1 |
Толщина, мм 0,05 |
Ширина, мм, 2 |
Длина, мм |
Масса, кг |
Примечание |
||||
Тип кауч. |
Плот., г/см3 |
|||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|||
К1 |
НК, СКИ |
1,154 |
18ПДУ-П |
0 |
1,20 |
610 |
1230 |
0,942 |
по центру 2 мм |
|||
К2 |
НК, СКИ |
1,154 |
18ПДУ-П |
0 |
1,20 |
490 |
1240 |
0,763 |
по центру 2 мм |
|||
К3 |
НК |
1,153 |
– |
– |
0,90 |
416 |
1225 |
0,529 |
технологическая прослой-ка |
Легковая шина 205/60R16 модели BEL-282, бескамерная, радиальная, с металлокордом в брекере и текстильным каркасом. Однослойный каркас, дорожный тип рисунка. Характеристика каркаса для шины BEL-282 представлена в таблице 2.4.
Таблица 2.4 – Характеристика каркаса для шины BEL-282
№ детали |
Резиновая смесь |
Марка материала |
Угол закроя, градус 1 |
Толщина, мм 0,05 |
Ширина, мм, 2 |
Длина, мм |
Масса, кг |
Примечание |
||
Тип кауч. |
Плот., г/см3 |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
К1 |
НК, СКИ |
1,151 |
18ПДУ-П |
0 |
1,20 |
535 |
1230 |
0,850 |
по центру 2 мм |
|
К2 |
НК |
1,152 |
– |
– |
0,9 |
380 |
1225 |
0,688 |
технологи-ческая прослойка |
Брекер – часть покрышки между несущими слоями каркаса и протектором. Он представляет собой армированные текстилем или металлокордом слои, накладываемые под острым углом не менее 65°. При этом нити в отдельных слоях брекера перекрещиваются между собой, в результате образуется жесткая нерастягивающаяся сетка. Также жесткость брекера обеспечивается применением высокомодульного металлокорда, а также применением высокомодульных резин. Функция брекера – усиление каркаса, для увеличения прочности между каркасом и протектором, смягчает толчки и удары, передаваемые на каркас шины, способствует их равномерному распределению, воспринимает многократные деформации растяжения, сжатия, сдвига [15].
Брекер шины BEL-217 состоит из трех слоев и брекерной прослойки. Характеристика брекера для шины BEL-217 представлена в таблице 2.5.
Таблица 2.5 – Характеристика брекера шины BEL-217
Слои брекера |
||||||||||||||||||
№ детали |
Резиновая смесь |
Марка материала |
Угол закроя, градус±1 |
Толщина, мм ±0,05 |
Ширина, мм ±2 |
Длина, мм |
Масса, кг |
Количество, шт. |
Примечание |
|||||||||
Тип кауч.
|
Плот.г/см3
|
|||||||||||||||||
Бр1 |
СКИ |
1,21 |
3х0,30HT (3Л30HT) |
70 |
1,35 |
185 |
2015 |
0,947 |
1 |
по центру ±2 мм |
||||||||
Бр2 |
СКИ |
1,21 |
3х0,30HT (3Л30HT) |
70 |
1,35 |
175 |
2023 |
0,900 |
1 |
по центру ±2 мм |
||||||||
Бр3 |
НК, СКИ |
1,14 |
132А-П |
90 |
0,88 |
10 |
4350 |
0,376 |
1 |
изготов-ление методом навивки |
||||||||
Брекерная прослойка |
||||||||||||||||||
№ дет. |
Резиновая смесь |
Толщина, мм ±0,05 |
Ширина, мм ± 2 |
Длина, мм ±3 |
Масса, кг |
Количество, шт. |
Примечание |
|||||||||||
Тип кауч. |
Плот., г/см3 |
|||||||||||||||||
Бр4 |
НК, СКИ |
1,11 |
0,50 |
222 |
2090 |
0,258 |
1 |
на низ протектора по центру, ±2 мм |
Брекер шины BEL-282 состоит из трех слоев и брекерной прослойки. Характеристика брекера для шины BEL-282 представлена в таблице 2.6.
Таблица 2.6 – Характеристика брекера шины BEL-282
№ детали |
Резиновая смесь |
Марка материала |
Угол закроя, градус±1 |
Толщина, мм ±0,05 |
Ширина, мм ±2 |
Длина, мм |
Масса, кг |
Количество, шт. |
Примечание |
|
Тип кауч.
|
Плот., г/см3
|
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Бр1 |
НК |
1,200 |
3х0,30HT (3Л30HT) |
70 |
1,35 |
165 |
2015 |
0,947 |
1 |
по центру ±2 мм |
Бр2 |
НК |
1,200 |
3х0,30HT (3Л30HT) |
70 |
1,35 |
155 |
2023 |
0,900 |
1 |
по центру ±2 мм |
Продолжение таблицы 2.6
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
Бр3 |
НК, СКИ |
1,145 |
132А-П |
90 |
0,88 |
10 |
3410 |
0,305 |
1 |
изготов-ление методом навивки |
|
Бр4 |
СКИ |
1,144 |
– |
– |
0,50 |
200 |
1960 |
0,224 |
1 |
технологи-ческая прослойка |
Протектор представляет собой толстую профилированную резиновую деталь, расположенную на внешней стороне покрышки и непосредственно входящую в контакт с дорогой при качении колеса. Он защищает каркас от механических повреждений, передает тяговые и тормозные усилия автомобиля на дорогу, обеспечивает надлежащее сцепление покрышки с поверхностью дороги, поглощает толчки и удары при качении шины. Протектор имеет расчлененную поверхность, состоящую из выступов и канавок [15].
Легковая шина модели BEL-217 с зимним направленным рисунком протектора, предназначена для эксплуатации на дорогах различных категорий в заснеженном и обледенелом состоянии при температуре окружающей среды от минус 45ºС до плюс 10ºС. Рисунок протектора направленного типа позволяет эффективно удалять снег из зоны контакта, обеспечивает высокие тягово-сцепные свойства и надежность работы в зимних условиях на дорогах с низким коэффициентом сцепления. Характеристика протектора для шины BEL-217 представлена в таблице 2.7.
Таблица 2.7 – Характеристика протектора для шины BEL-217
№ детали |
Резиновая смесь |
Толщина, мм |
Ширина мм |
Длина, мм 3 |
Площадь сечен. см2 |
Объем, см3 |
Масса, кг |
Кол-во, шт. |
Примечание |
|||||
Тип кауч. |
Плот. г/см3 |
По центру |
По углу |
По кромке |
Общая |
Беговая |
||||||||
П1 |
НК, СКИ |
1,133 |
9,0±0,3 |
10,3±0,5 |
– |
217±2 |
180±2 |
2090 |
19,02 |
3974 |
4,503 |
1 |
– |
|
П2 |
СКИ |
1,127 |
5,0 |
– |
0,5 |
9 |
– |
2090 |
0,71 |
148,4 |
0,167 |
2 |
– |
|
Единая деталь ( П1+П2+Бр4) |
9,5 ±0,3 |
10,8 ±0,5 |
0,5 |
235±3 |
180±2 |
2090 |
– |
– |
5,095 |
1 |
По центру ±1 мм |
Покрышка 205/60R16 BEL-282 имеет дорожный ассиметричный рисунок протектора. Дорожный асимметричный рисунок протектора обеспечивает надежную устойчивость и управляемость на поворотах, высокие тягово-сцепные свойства, интенсивный отвод воды из зоны контакта, высокую устойчивость шины к аквапланированию. Характеристика протектора для шины BEL-282 представлена в таблице 2.8.
Таблица 2.8 – Характеристика протектора для шины BEL-282
№ детали |
Резиновая смесь |
Толщина, мм |
Ширина мм |
Длина, мм 3 |
Площадь сечен. см2 |
Объем, см3 |
Масса, кг |
Кол-во, шт. |
Примечание |
|||||
Тип кауч. |
Плот. г/см3 |
По центру |
По углу |
По кромке |
Общая |
Беговая |
||||||||
П1 |
НК, СКИ |
1,173 |
7,9±0,3 |
8,3±0,5 |
– |
190±1 |
166±1 |
1960 |
13,68 |
2682 |
3,146 |
1 |
Беговая часть |
|
П2 |
СКИ |
1,114 |
– |
– |
0,5 |
12,5 |
– |
1960 |
0,421 |
82,56 |
0,092 |
2 |
Мини-боковина |
|
Единая деталь ( П1+П2+Бр4) |
8,4 ±0,3 |
8,8 ±0,5 |
0,5 |
215±1 |
166±1 |
1960 |
– |
– |
3,554 |
1 |
По центру ±1 мм |
Боковина – слой резины наложенный на каркас. Она предохраняет каркас от механических повреждений и внешних воздействий. Боковина должна быть относительно тонкой и эластичной, чтобы длительное время выдержать многократные деформации и в меньшей степени влиять на жесткость каркаса. Кроме того резина боковины должна быть устойчива к воздействиям атмосферных явлений [15].
Характеристика боковины для шины BEL-217 представлена в таблице 2.9.
Таблица 2.9 – Характеристика боковины для шины BEL-217
№ детали |
Резиновая смесь |
Толщина мм |
Ширина, мм±2 |
Длина мм |
Площ. сечен.,см2 |
Объем см3 |
Масса,кг |
Количество, шт |
Примечание |
||
Тип кауч. |
Плот. г/см3 |
По углу ±0,2 |
по кромке |
||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
Бкв1 |
СКИ |
1,13 |
5,5 |
0,5 |
115 |
1225 |
3,90 |
477,8 |
0,538 |
2 |
Деталь Д2 |
Продолжение таблицы 2.9
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
||
Бкв2 |
СКИ |
1,19 |
4,0 |
0,5 |
75 |
1225 |
2,15 |
263,4 |
0,315 |
2 |
Деталь Д5 |
||
Единая деталь (Бкв1+Бкв2) |
– |
– |
170 |
1225 |
– |
– |
0,853 ±0,03 |
2 |
На (75±2)мм от центра |
