Завдання 3
Тема: Електропостачання заводу електровиконавчих механізмів
Вихідні дані на проектування
1. Генеральний план заводу (рисунок А.1).
2. Відомості про електричні навантаження заводу (таблиця А.1).
3. Відомість електричних навантажень ремонтно-механічного цеху (таблиця А.6). (варіант завдання указується викладачем).
4. Живлення можливе здійснити від підстанції енергосистеми, на якій установлені два триобмоткових трансформатори потужністю 7500 кВ-А кожний, з первинною напругою 110 кВ і вторинним-35, 20, 10 і 6 кВ.
5. Потужність системи 300 МВ*А; реактивний опір системи на стороні 110 кВ, віднесене до потужності системи, дорівнює 0,9.
6. Вартість електроенергії 15 к./кВт-год.
7. Відстань від підстанції енергосистеми до заводу 6,4 км.

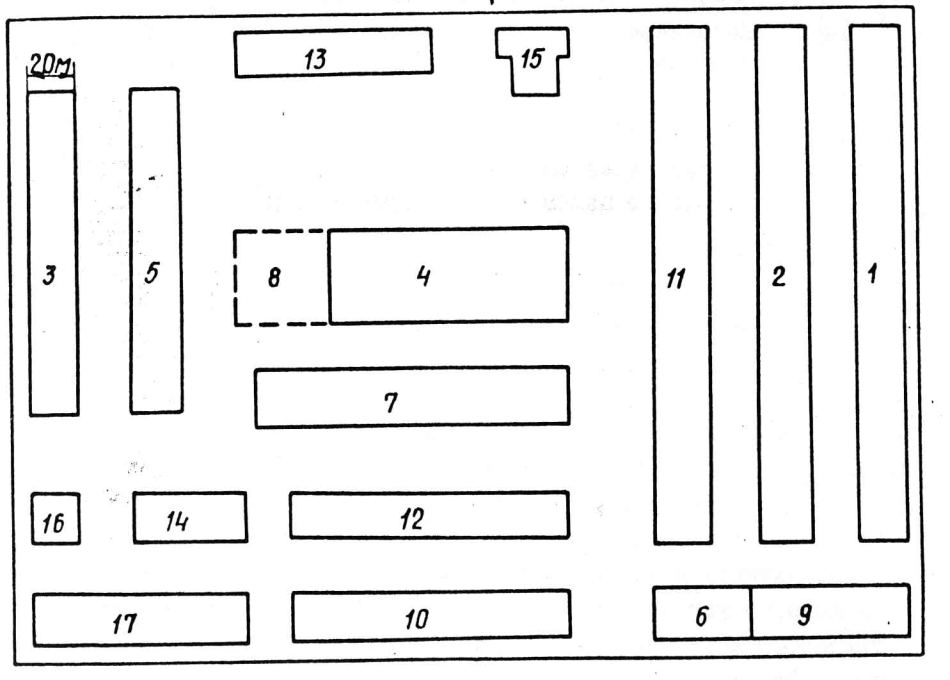

Рисунок А.1 – Генеральний план заводу
Таблиця А.1 – Відомість електричних навантажень заводу
-
Номер по плану (Рисунок. 3-А);
Найменування цеху
Встановлена потужність, кВт
1
2
3
1
Механічний цех
790
2
Механоскладальний цех № І
500
3
Механоскладальний цех № 2
480
4
Штампувально-заготівельний цех
800
5
Інструментальний цех
620
6
Навчальний цех
80
7
Цех дрібних серій
120
8
Ремонтно-механічний цех
–
9
Енергоцех
60
10
Складальний цех
70
11
Експериментальний цех
300
12
Центральна заводська лабораторія
50
13
Заводоуправління і допоміжні служби
80
14
Котельна
380
15
Їдальня
90
16
Насосна
360
17
Матеріальний склад
60
Освітлення цехів і території заводу
Визначити по площі
Завдання 4
Тема: Електропостачання заводу чорної металургії
Вихідні дані на проектування
1. Генеральний план заводу (рисунок А.1).
2. Відомості про електричні навантаження заводу (таблиця А.1).
3. Відомість електричних навантажень ремонтно-механічного цеху (таблиця А.6). (варіант завдання указується викладачем).
4. Живлення можливо здійснити від підстанції енергосистеми, на якій установлені два триобмоткових трансформатори потужностю 60000 кВ-А кожний, з первинною напругою 110 кВ і вторинним - 35, 20, 10 і 6 кВ.
5. Потужність системи 1300 МВ-А; реактивний опір системи на стороні 110 кВ, віднесене до потужності системи, дорівнює 0,8.
6. Вартість електроенергії 15 к./кВт.год.
7. Відстань від підстанції енергосистеми до заводу 7,6 км.
Рисунок. А.1 – Генеральний план заводу
Таблиця А.1 – Відомість електричних навантажень заводу.
-
Номер по плану (Рисунок А.4);
Найменування цеху
Встановлена потужність, кВт
1
2
3
1
Склад сировини
100
2
Побутові приміщення і їдальня
400
3
Заводоуправління, СКБ, ЦЗЛ
350
4
Гараж
180
5
Матеріальний склад
70
6
Склад готової продукції
250
7
Цех жерсті
Цех жерсті (10 кВ)
7000
3600
8
Деревообробний цех
380
9
Компресорна
Компресорна (10 кВ)
400
5800
10
Насосна
Насосна (10 кВ)
700
8000
11
Цех холодної прокатки
цех холодної прокатки (10 кВ)
10000
14000
12
Цех гарячої прокатки
цех гарячої прокатки (10 кВ)
9000
11000
13
Слябінг
Слябінг (10 кВ)
4800
10000
14
Доменний цех
Доменний цех (10 кВ)
12000
5000
1
2
3
15
Мартенівський цех
Мартенівський цех (10 кВ)
3200
2600
16
Ремонтно-механічний цех
–
Освітлення цехів і території заводу
Визначити по площі
