Как работают сетевые устройства согласно сетевой модели osi

Для облегчения понимания работы всех сетевых устройств, перечисленных в статье Сетевые устройства, касательно уровней сетевой эталонной модели OSI, Я сделал схематичные рисунки с небольшими комментариями.

Для начала вспомним уровни эталонной сетевой модели OSI и инкапсулирование данных.

Посмотрите, как происходит передача данных между двумя соединенными компьютерами. Заодно Я выделю работу сетевой карты на компьютерах, т.к. именно она является сетевым устройством, а компьютер – в принципе нет. (Все картинки кликабельны - для увеличения картинки кликните по ней.)

Приложение на компьютере PC1 отправляет данные другому приложению находящемуся на другом компьютере PC2. Начиная с верхнего уровня (уровень приложений) данные направляются к сетевой карте на канальный уровень. На нём сетевая карта преобразует фреймы в биты и отправляет в физическую среду (например, кабель витую пару). На другой стороне кабеля поступает сигнал, и сетевая карта компьютера PC2 принимает эти сигнала, распознавая их в биты и формируя из них фреймы. Данные (содержащиеся в фреймах) декапсулируются к верхнему уровню, и когда доходят до уровня приложений, соответствующая программа на компьютере PC2 получает их.

Повторитель. Концентратор.

Репитер и концентратор работают на одном и том же уровне, поэтому касательно сетевой модели OSI они изображаются одинаково. Для удобства представлений сетевых устройств будем их отображать между нашими компьютерами.

Репитер и концентратор устройства первого (физического) уровня. Они принимают сигнал, распознают его, и пересылают сигнал далее во все активные порты.

Сетевой мост. Коммутатор.

Сетевой мост и коммутатор тоже работают на одном уровне (канальном) и изображаются они соответственно одинаково.

Оба устройства уже второго уровня, поэтому помимо распознавания сигнала (подобно концентраторам на первом уровне) они декапсулируют его (сигнал) в фреймы. На втором уровне сравнивается контрольная сумма трейлера (прицепа) фрейма. Затем из заголовка фрейма узнаётся MAC-адрес получателя, и проверяется его наличие в коммутируемой таблице. Если адрес присутствует, то фрейм обратно инкапсулируется в биты и отправляется (уже в виде сигнала) на соответствующий порт. Если адрес не найден, происходит процесс поиска этого адреса в подключенных сетях.

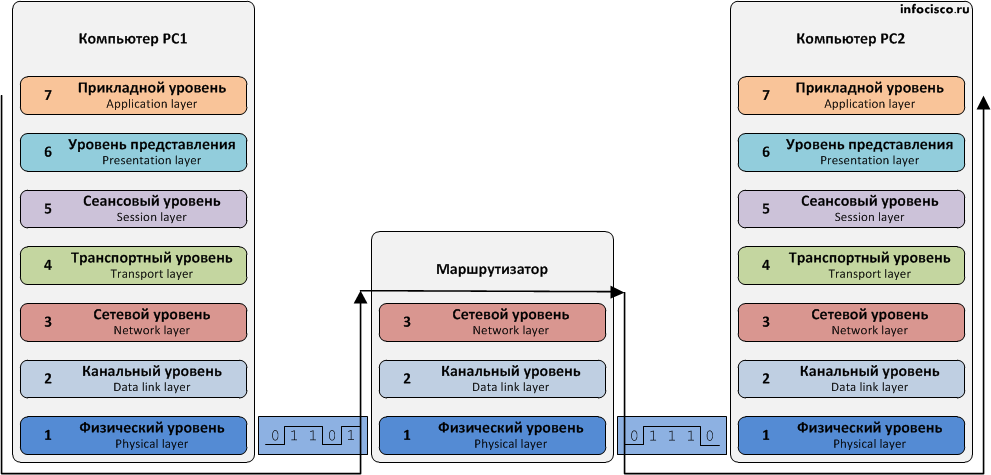

Маршрутизатор.

Как Вы видите, маршрутизатор (или роутер) – это устройство третьего уровня. Вот как примерно роутер функционирует: На порт поступает сигнал, и роутер распознаёт его. Распознанный сигнал (биты) формируют фреймы (кадры). Сверяется контрольная сумма в трейлере и MAC-адрес получателя. Если все проверки прошли успешно, фреймы формируют пакет. На третьем уровне маршрутизатор исследует заголовок пакета. В нем присутствует IP адрес пункта назначения (получателя). На основе IP-адреса и собственной таблицы маршрутизации роутер выбирает наилучший путь следования пакеты к получателю. Выбрав путь, роутер инкапсулирует пакет в фреймы, а затем в биты и отправляет их в виде сигналов на соответствующий порт (выбранный в таблице маршрутизации).

Заключение

В заключении Я объединил все устройства в одной картинке.

Теперь у Вас достаточно знаний, чтобы определить какие устройства и как работают. Если у Вас остались вопросы, задавайте их мне и в ближайшее время Вам или Я или другие пользователи непременно помогут.

Типы передачи данных

В сетях IP существует 3 основных способа передачи данных: Unicast, Broadcast, Multicast.

Unicast (юникаст) – процесс отправки пакета от одного хоста к другому хосту.

Multicast (мультикаст) – процесс отправки пакета от одного хоста к некоторой ограниченной группе хостов.

Broadcast (бродкаст) – процесс отправки пакета от одного хоста ко всем хостам в сети.

Эти 3 типа передачи данных используются для различных целей, давайте рассмотрим более подробно.

Unicast

Тип передачи данных Unicast (индивидуальный) используется для обычной передачи данных от хоста к хосту. Способ Unicast работает в клиент-серверных и пиринговых (peer-to-peer, от равного к равному) сетях.

В unicast пакетах в качестве IP адреса назначения используется конкретный IP адрес устройства, для которого этот пакет предназначен. IP адрес конкретного устройства состоит из порции адреса сети (в которой находится это устройство) и порции адреса хоста (порции, определяющей это конкретное устойчиво в его сети). Это все приводит к возможности маршрутизации unicast пакетов по всей сети.

Multicast и broadcast пакеты, в отличие от unicast пакетов, имеют свои собственные специальные (зарезервированные) IP адреса для использования их в заголовке пакетов в качестве пункта назначения. Из-за этого, broadcast пакеты в основном ограничены пределами локальной сети. Multicast трафик также может быть ограничен границами локальной сети, но с другой стороны также может и маршрутизироваться между сетями.

В IP сетях unicast адрес является адресом, то есть адресом конечного устройства (например, компьютера). Для типа передачи данных unicast, адреса хостов назначаются двум конечным устройствам и используются (эти адреса) как IP адрес источника и IP адрес получателя.

В течение процесса инкапсуляции передающий хост размещает свой IP адрес в заголовок unicast пакета в виде адреса источника, а ИП адрес принимающего хоста размещается в заголовке в виде адреса получателя. Используя эти два IP адреса, пакеты unicast могут передаваться через всю сеть (т.е. через все подсети).

Multicast

Тип передачи multicast разрабатывался для сбережения пропускной способности в IP сетях. Такой тип уменьшает трафик, позволяя хостам отправить один пакет выбранной группе хостов. Для достижения нескольких хостов назначения используя передачу данных unicast, хосту источнику было бы необходимо отправить каждому хосту назначения один и тот же пакет. С типом передачи данных multicast, хост источник может отправить всего один пакет, который может достичь тысячи хостов получателей.

Примеры multicast передачи данных:

• видео и аудио рассылка

• обмен информацией о маршрутах, используемый в маршрутизируемых протоколах.

• распространение программного обеспечения

• ленты новостей

Multicast клиенты

Хосты, которые хотят получить определенные multicast данные, называются multicast клиентами. Multicast клиенты используют сервисы инициированные (начатые) клиентскими программами для рассылки multicast данных группам.

Каждая multicast группа представляет собой один multicast IP адрес назначения. Когда хост рассылает данные для multicast группы, хост помещает multicast IP адрес в заголовок пакета (в раздел пункта назначения).

Для multicast групп выделен специальный блок IP адресов, от 224.0.0.0 до 239.255.255.255.

Broadcast (Широковещание)

Из-за того, что тип передачи broadcast используется для отправки пакетов ко всем хостам в сети, пакеты использую специальный broadcast IP адрес. Когда хост получает пакет, в заголовке которого в качестве адреса получателя указан broadcast адрес, он обрабатывает пакет так, как будто это unicast пакет.

Когда хосту необходимо передать какую-то информацию всем хостам в сети используется способ передачи данных broadcast. Еще когда адрес специальных сервисов (служб) или устройств заранее неизвестен, то для обнаружения также используется broadcast (широковещание).

Примеры, когда используется broadcast передача данных:

• создание карты принадлежности адресов верхнего уровня к нижним (например, какой IP адрес на конкретном устройстве со своим MAC адресом)

• запрос адреса (в качестве примера можно взять протокол ARP)

• протоколы маршрутизации обмениваются информацией о маршрутах (RIP, EIGRP, OSPF)

Когда хосту нужна информация, он отправляет запрос на широковещательный адрес. Все остальные хосты в сети получат и обработают этот запрос. Один или несколько хостов вложат запрашиваемую информацию и ответят на запрос. В качестве типа передачи данных, отвечающие на запрос будут использовать unicast.

Подобным образом, когда хосту необходимо отправить информацию всем хостам в сети, он создаёт широковещательный пакет с его информацией и передаёт его в сеть.

В отличие от unicast передачи, где пакеты могут быть маршрутизированы через всю сеть, broadcast пакеты, как правило, ограничиваются локальной сетью. Это ограничение зависит от настройки маршрутизатора, который ограничивает сеть и следит за типом широковещания (broadcast).

Существует два типа broadcast передачи данных: направленное широковещание и ограниченное широковещание.

Направленный broadcast (направленное широковещание)

Направленный broadcast отправляется всем хостам какой-то конкретной сети. Этот тип широковещания удобно использовать для отправки broadcast трафика всем хостам за пределами локальной сети.

Например, хост хочет отправить пакет всем хостам в сети 172.16.5.0/24, но сам хост находится в другой сети. В данном случае хост-отправитель вложит в заголовок пакета в качестве адреса пункта назначения broadcast адрес 172.16.5.255. Хотя маршрутизаторы должны ограничивать (не передавать) направленный широковещательный трафик, их можно настроить на разрешение передачи broadcast трафика.

Ограниченный broadcast (ограниченное широковещание)

Ограниченный broadcast используется для передачи данных всем хостам в локальной сети. В такие пакеты в качестве пункта назначения вставляется IP адрес 255.255.255.255. Маршрутизаторы такой широковещательный трафик не передают. Пакеты, переданные ограниченным broadcast будут распространяться только в локальной сети. По этой причине локальные сети IP также называют широковещательным доменом (broadcast domain). Маршрутизаторы образуют границу для широковещательного домена. Без границы пакеты бы распространялись по всей сети, каждому хосту, уменьшая быстродействие сетевых устройств и забивая пропускную способность каналов связи.

Приведу пример ограниченного broadcast: хост находится внутри сети 172.16.5.0/24 и хочет передать пакет всем хостам в его сети. Используя в качестве пункта назначения IP адрес 255.255.255.255, он отправляет широковещательный пакет. Этот пакет примут и обработают все хосты только в этой локальной сети (172.16.5.0/24).

Адреса одноадресных, широковещательных и многоадресных рассылок

Помимо классов, IP-адреса делятся на категории, предназначенные для одноадресных, широковещательных или многоадресных рассылок. С помощью IP-адресов узлы могут обмениваться данными в режиме «один к одному» (одноадресная рассылка), «один ко многим» (многоадресная рассылка) или «один ко всем» (широковещательная рассылка).

Одноадресная рассылка

Адрес одноадресной рассылки чаще всего встречается в сети IP. Пакет с одноадресным назначением предназначен конкретному узлу. Пример: узел с IP-адресом 192.168.1.5 (источник) запрашивает веб-страницу с сервера с IP-адресом 192.168.1.200 (адресат).

Для отправки и приема одноадресного пакета в заголовке IP-пакета должен указываться IP-адрес назначения. Кроме того, в заголовке кадра Ethernet должен быть MAC-адрес назначения. IP-адрес и MAC-адрес — это данные для доставки пакета одному узлу.

Одноадресная рассылка

Широковещательная рассылка

В пакете широковещательной рассылки содержится IP-адрес назначения, в узловой части которого присутствуют только единицы (1). Это означает, что пакет получат и обработают все узлы в локальной сети (домене широковещательной рассылки). Широковещательные рассылки предусмотрены во многих сетевых протоколах, например ARP и DHCP.

В сети класса C 192.168.1.0 с маской подсети по умолчанию 255.255.255.0 используется адрес широковещательной рассылки 192.168.1.255. Узловая часть – 255 или двоичное 11111111 (все единицы).

В сети класса B 172.16.0.0 с маской подсети по умолчанию 255.255.0.0 используется адрес широковещательной рассылки 172.16.255.255.

В сети класса A 10.0.0.0 с маской подсети по умолчанию 255.0.0.0 используется адрес широковещательной рассылки 10.255.255.255.

Для сетевого IP-адреса широковещательной рассылки нужен соответствующий MAC-адрес в кадре Ethernet. В сетях Ethernet используется MAC-адрес широковещательной рассылки из 48 единиц, который в шестнадцатеричном формате выглядит как FF-FF-FF-FF-FF-FF.

Широковещательная рассылка
