ЗМІСТ c.

Завдання……………………………………………………………………………3

1.Кінематичний розрахунок…………………………………………………3

    1. Вибір кінематичної схеми редуктора…………………………………….3

    2. Вибір електродвигуна……………………………………………………..3

    3. Передавальне число редуктора…………………………………………..4

2.Розрахунок на міцність зубчатої пари…………………………………..4

2.1 Вибір матеріалу колес…………………………………………………….4

2.2 Коефіцієнт навантаження…………………………………………………5

2.3 Міжцентрова відстань……………………………………………………..5

2.4 Ширина колес……………………………………………………………...6

2.5 Перевірка міцності колес за напругою згину……………………………6

2.6 Геометричні розміри колес………………………………………………..9

3.Розрахунок вала на міцність………………………………………………10

3.1 Зусилля в зачепленні……………………………………………………..10

3.2 Швидкохідний вал………………………………………………………..11

4.Вибір конструктивних розмiрiв зубчастих колiс……………………….15

5.Пiдбір i перевiрка шпонок…………………………………………………15

5.1Шпонка на ведучому валу пiд муфтою……………………………………15

6.Вибiр пiдшипникiв кочення……………………………………………….16

6.1Пiдшипники для швидкохiдного вала……………………………………..16

7.Змащування редуктора…………………………………………………….17

8.Корпус редуктора…………………………………………………………...18

8.1Матеріал корпусу і кришки редуктора…………………………………….19

8.2Розміри корпусу……………………………………………………………..20

8.3Крiплення корпусу………………………………………………………….20

8.4Гнiзда підшипників…………………………………………………………21

9.Кришки підшипників………………………………………………………21

10.Посадки пiдшипникiв,зубчастих колiс та муфт……………………….22

10.1Пiдшипники………………………………………………………………..22

10.2Зубчастi колеса,муфти…………………………………………………….22

11.Складання редуктора……………………………………………………..22

11.1Вузол швидкохiдного вала………………………………………………..22

12.Загальне складання………………………………………………………..22

Закiнчення…………………………………………………………………………23

Список використаної літерари…………………………………………………...24

ВИХІДНІ ДАНІ:

–потужність на тихохідному валу;

–число обертів на тихохідному валу;

Умови роботи: обертання нереверсивне, навантаження нерівномірне, задане графіком (рис. 1).

Термін служби - 5 років при однозмінній роботі по 7 годин за добу, число робочих днів на рік – 250.

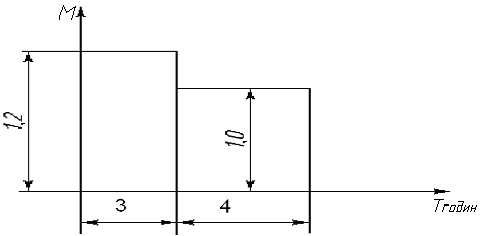

Рисунок 1.-Графік нерівномірного навантаження

1.КІНЕМАТИЧНИЙ РОЗРАХУНОК

1.1 Вибір кінематичної схеми редуктора

Вибираємо редуктор горизонтального розташування,кінематична схема якого зображена на рис.2.

Рисунок 2.- Кінематична схема редуктора

1.2 Вибір електродвигуна

Для приблизного визначення коефіцієнт корисної дії (ККД) редуктора приймемо орієнтовно ККД однієї пари зубчатих колес при роботі в масляній ванні , а однієї пари підшипників кочення.

Тоді ККД редуктора дорівнює:

Потужність на ведучому валу:

1.3 Передавальне число редуктора

Вибір передавального числа редуктора:,

де =1450 – число обертів швидкохідного вала, об/хв;

–число обертів тихохідного вала, об/хв.

Відповідно до стандарту, приймаємо:

Тоді число обертів швидкохідного вала, буде:

; =259 об/хв.

Похибка передавального числа

що не перевищує допустимого значення.

2.РОЗРАХУНОК НА МІЦНІСТЬ ЗУБЧАТОЇ ПАРИ

2.1 Вибір матеріалу колес

Матеріал, з якого виготовляють зубчаті колеса, повинен забезпечувати дотичну та згинальну міцність зубців. Дотична міцність визначається тільки твердістю поверхні матеріалу, а згинальна залежить також від твердості серцевини колеса. Найкращим матеріалом, що відповідає вищезазначеним вимогам, є термічно оброблена сталь.

Матеріал шестерні: сталь 40Х, термообробка забезпечує поліпшення її характеристик до твердості НВ = 240 ÷ 280; σміц = 1000 МПа; σтек = 800 МПа. [В 1.]

Матеріал колеса: сталь 45, термообробка – з метою доведення його твердості до значень НВ = 192 ÷ 240; σміц = 750 МПа; σтек = 450 МПа.
