49. Установка комплексной подготовки нефти.
На УКПН осуществляют сепарацию Iступени 4, предварительное обезвоживание 5, нагрев эмульсии 6, укрупнение капель воды 7, (каплеобразователь), глубокое обезвоживание и сепарациюIIступени 8, ввод пресной воды в поток 9, обессоливание его 10 и сепарациюIIIступени (стабилизацию). Обезвоженная и обессоленная нефть из сепараторов 11 самотеком поступает в два попеременно работающих резервуара 12 на кратковременное хранение. Из них нефть забирается подпорным насосом 13 и подается на АГЗУ 14(Рубин). Если нефть отвечает требованиям по качеству, то она подается в парк товарных резервуаров, затем на НПЗ. Если нет, то снова на обессоливание и обезвоживание. Необводненная нефть минует часть узлов УПН и поступает в концевые сепараторыIIIи 11, где смешиваются с обезвоженной и обессоленной нефтью.
Отделившийся газ по сборным газопроводам поступает на УПГ.
Отделившаяся
в отстойниках и дегидраторах вода
самотеком поступает на УПВ. Там она
проходит через блоки очистки 17 и дегазации
20 и через узел замера 21 подается на КНС.
Уловленная в блоке 22 нефть на УПН.
Шлам, который отделился от нефти и воды, поступает в емкость- шламонакопитель 23 УПШ. Вода из емкости 23 и сточная вода из промысла подается в блок стоков 24, откуда откачивается в мультигидроциклон 25 для отделения шлама, который собирается в емкости 23, вода подается на вход УПН.
50. Установка групповая замерная типа «Спутник»
Спутник
предназначен для автоматического
измерения количества добываемой
жидкости. Продукция скважин по
трубопроводам поступает в ПСМ, при
помощи которого продукция одной скважины
направляется в сепаратор, а остальных
скважин в общий трубопровод по байпасной
линии. В сепараторе происходит отделение
газа от жидкости. Газ при открытой
заслонке поступает в общий трубопровод,
а жидкость накапливается в нижней части
сепаратора.
С помощью регулятора расхода и заслонки, соединённой с поплавковым уровнемером, обеспечивается циклическое прохождение накопившейся жидкости через счётчик ТОР с постоянными скоростями, что обеспечивает измерение дебита скважин в широком диапазоне с малыми погрешностями.
За время продавки газом жидкость проходит через ТОР и направляется в общий трубопровод.
Счётчик ТОР выдаёт на БУИ импульсы, которые регистрируются электромагнитными счётчиками. Они имеют шкалу и механический интегратор, где суммируются результаты измерения.
Управление переключением скважин осуществляется БУИ по установленной программе или по системе телемеханики.
При срабатывании реле включается электродвигатель гидропривода ГП-1М и в системе гидравлического управления повышается давление.
Привод переключателя ПСМ под воздействием давления ГП-1М перемещает поворотный патрубок переключателя и на измерение подключается следующая скважина.
Длительность измерения определяет реле времени.
Установки имеют электрическое освещение, обогреватели, принудительную вентиляцию.
51. Фильтрационные установки для очистки сточных вод

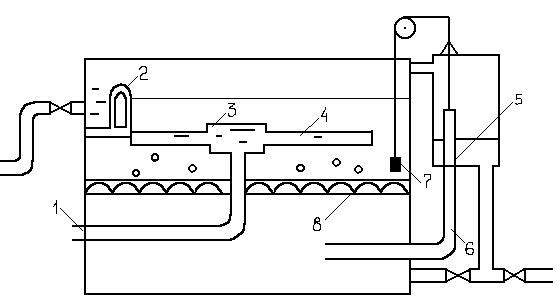

Отстойник
с гидрофобным фильтром предназначен
для очистки пластовых сточных вод от
капелек нефти. Вода, содержащая капельки
нефти и механические примеси, из
отстойников предварительного сброса
электродегидриторов под собственным
давлением подаётся по вводному коллектору
1 в ёмкость 3 имеющую лучи 4 с отверстиями
по длине, выполняющие роль распределителей
смеси воды с нефтью по всему сечению
резервуара. Выходящая из отверстий вода
с капельками нефти фильтруется через
нефтяную подушку. При этом капельки
нефти контактируют с окружающей нефтью
и смешивается с ней. Нефть переходит в
жидкий гидрофобный фильтр, уровень за
счёт кармана 2. 6 – отводная труба, 7 –
поплавок, 8 – слой эмульгированной
нефти, 5 – штуцер.
