Расчет концентрации тл, соответствующей валовой норме обработки судна

Трудоемкость обработки i-го отсека определяется по формуле:

Ттр_j= T⁽²⁾_j+ T⁽¹⁾_j ,

если выполняются условия T⁽¹⁾_j < Тобр или T⁽¹⁾_j = Тобр, то T⁽²⁾_j=0.

В нашем случае:

T⁽¹⁾₁ = 2,26 час. < 7,14 час;

T⁽¹⁾₂ = 2,02 час. < 7,14 час;

T⁽¹⁾₃ = 2,16 час. < 7,14 час;

T⁽¹⁾₄ =2,23 час. < 7,14 час.

Отсюда:

Ттр₁ = 2,26ч.;

Ттр₂ = 2,02ч.;

Ттр₃ = 2,16ч.;

Ттр₄ = 2,23ч.;

Средневзвешенная концентрация ТЛ на обработку судна определяется по формуле:

Nср = Σ Ттр_j/Тобр,

Nср = (2,26+2,02+2,16+2,23)/7,14 = 1,21 линии.

Таблица 5.4

Расчетные параметры обработки судна для концентрации тл, соответствующие Мв

№ п.п.	Показатели	Отсеки, №
		1	2	3	4
1	Загрузка отсека, т	450	500	500	550
2	Длина люка,м	15,3	15,3	15,3	15,3
3	Ширина люка,м	8	8	8	8
4	Максимальное количество технологических линий	2	2	2	2
5	Минимальное время обработки, час.	1,33	1,19	1,27	1.31
6	Время, когда отсек обрабатывается одной линией, час	2,26	2,02	2,16	2,23
7	Время, когда отсек не обрабатывается ни одной линией, час.	4,88	5,12	4,98	4,91
8	Трудоемкость обработки отсека	2,26	2,02	2,16	2,23
9	Средневзвешенная концентрация ТЛ	1,21
10	Коэффициент снижения производительности ТЛ	0,15	0,15	0,15	0,15

Составление плана и графика обработки судна

Результаты расчета параметров, связанных с распределением ТЛ на об­работку судна, целесообразно оформить в виде плана работы ТЛ на обра­ботке судна, общий вид которого приведен в табл. 5.5.

План работы ТЛ на обработке судна показывает затраты времени каждой j-й ТЛ на каждом i-м отсеке T_ij.

Заполнение плана начинается с левого верхнего угла. В процессе запол­нения плана производят сравнение трудоемкости обработки отсека (нижняя итоговая строка) с бюджетом времени ТЛ (крайняя правая колонка). Если трудоемкость обработки отсека больше бюджета времени работы Т Л, то ос­таток трудоемкости обработки отсека осваивается следующей технологиче­ской линией. Если бюджет времени работы ТЛ больше трудоемкости обра­ботки отсека, то ТЛ переходит на следующий отсек и остаток своего бюдже­та времени дорабатывает на следующем отсеке.

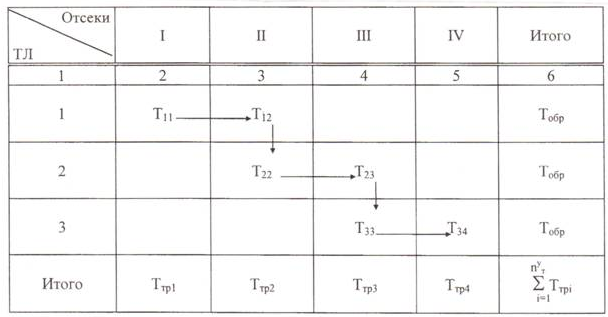

Таблица 5.5

Общий вид плана работы ТЛ на обработке судна

Составим план обработки судна «Жигулевск» для расчетных данных, приведенных выше.

Таблица 5.6

План работы ТЛ на обработке судна «Жигулевск»

ТЛ	Отсеки				Итого
	1	2	3	4
1	T(1)1= 2,26.	T(1)2= 2,02	T(1)3=2,16	T(1)4=0,7	Тобр=7,14
2				T(2)4=1,53	1,53
Итого	Ттр1= 2,26ч.	Ттр2 = 2,02ч	Ттр3 = 2,16ч.	Ттр4 = 2,23ч	ΣТтрj=8,67

На основании работы ТЛ на обработке судна строится график расстановки ТЛ на обработку судна. График обработки судна «Жигулевск» дан на рис. 5.1

Смена	Время работы,ч.	Отсек
		1		2		3		4
		Т	Q	Т	Q	Т	Q	Т	Q
1	2,26	T(1)1=2,26.	450
	2,02			T(1)2= 2,02	500
	2,16					T(1)3=2,16	500	T(2)4=1,53	378
	2,23							T(1)4=0,7	172

Рис.5.1 График обработки судна «Жигулевск» ( Т-время работы ТЛ, Q – количество груза в отсеке.)

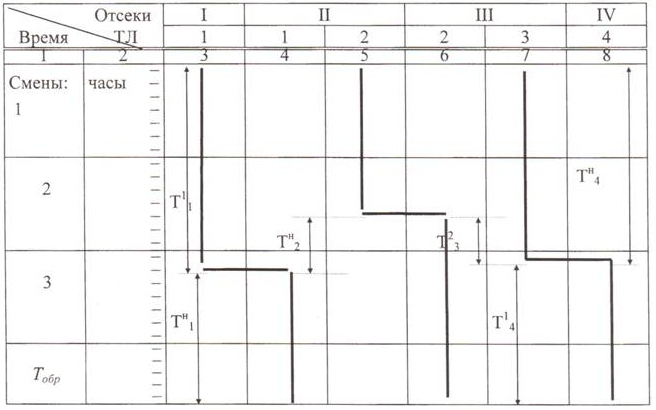

На рис. 5.2 приведен общий вид графика обработки судна со следующими обозначениями:

T^(j)_i – время работы i -ой ТЛ на обработке j -го отсека;

T^(н)_i – время, при котором i -ый отсек не обрабатывается ни одной ТЛ.

Рис. 5.2.Общий вид графика расстановки ТЛ на обработку судна
