Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования «Московский технический университет связи и информатики»

Лабораторная работа №18

на тему «Исследование на ЭВМ А-параметров четырехполюсников»

Направление подготовки 10.05.02

Москва 202 г

Цель работы: С помощью программы Micro-Cap определить А-параметры пассивного линейного четырёхполюсника с помощью опытов холостого хода и короткого замыкания. Получить практические навыки в проведении машинных экспериментов и обработки их результатов.

Формулы:

Коэффициенты А11 и А22 — безразмерные, А12 — имеет размерность сопротивления, А21 — имеет размерность проводимости. Эти коэффициенты могут быть определены из опытов холостого хода и короткого замыкания.

Отношение напряжений при разомкнутых выходных зажимах:

Величина, обратная передаточной проводимости при закороченных выходных зажимах:

Величина, обратная передаточному сопротивлению при разомкнутых выходных зажимах:

Отношение токов при закороченных выходных зажимах:

Ход работы:

По предварительному расчету

R1= 1,5 кОм, R2=10 Ом, С=1 мкФ, L=10 мГн

f,

кГц

|A11|

φ11,

градус

|A12|,

Ом

φ12,

градус

|A21|,

См

φ21,

градус

|A22|

φ22,

градус

ZBX

3

154

11,3

1501

7,2

0,102

10,7

1

180

1511

5

159

18,5

1505

12

0,104

17,4

1

180

1527

7

166

25,3

1508

16,8

0,108

23,7

1

180

1537

Получено экспериментально

3

154

17,72

1512

7,162

0,102

10,7

1

180

1520

5

161

29,1

1533

11,829

0,105

17,4

1

180

1533

7

171

39,87

1563

16,342

0,109

23,7

1

180

1545

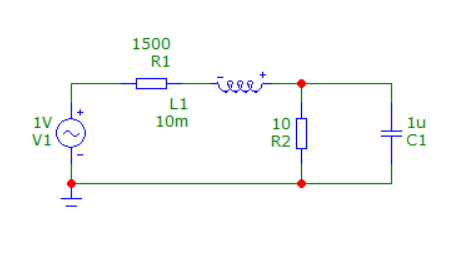

Схема четырехполюсника.

Схема с коротким замыканием.

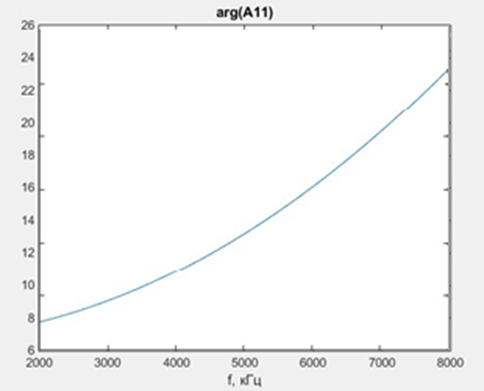

Графики зависимости A11 от частоты и аргумента A11 от частоты

Вывод: с увеличением частоты параметр A11 и его аргумент увеличиваются.

Графики зависимости A12 от частоты и аргумента A12 от частоты

Вывод: с увеличением частоты параметр A12 и его аргумент увеличиваются.

Графики зависимости A21 от частоты и аргумента A21 от частоты

Вывод: с увеличением частоты параметр A21 и его аргумент увеличиваются.

Графики зависимости A22 от частоты и аргумента A22 от частоты

Вывод: с увеличением частоты параметр A22 и его аргумент остаются неизменными.

Контрольные вопросы:

1. Каковы основные формы записи уравнений пассивного линейного четырёхполюсника?

Форма

Уравнения

А-форма

 ;

 ;

Y-форма

 ;

 ;

Z-форма

 ;

 ;

Н-форма

 ;

 ;

G-форма

 ;

 ;

B-форма

 ;

2. Какие опыты необходимо выполнить для определения А- параметров четырёхполюсника?

Необходимо измерить выходное напряжение и выходной ток в режиме короткого замыкания и в режиме холостого хода.

3. В каких единицах измеряются А, Z, Y, H-параметры четырёхполюсника?

А-параметры: А11 и А22 являются безразмерными; А12 измеряется в Омах(Ом); А21 измеряется в Сименсах(См).

Z-параметры измеряются в Омах(Ом).

Y-параметры измеряются в Сименсах(См).

Н-параметры: H12 и H21 являются безразмерными; H11 измеряется в Омах(Ом); H22 измеряется в Сименсах(См).

4. Напишите выражение, с помощью которых рассчитывают входное и выходное сопротивление четырёхполюсника?

Z вх = R1 + jωL – ; Zвых =

5. Что называется прямой передачей? Приведите пример.

Прямая передача – передача, происходящая от входа к выходу.
