Государственное бюджетное образовательное учреждение

высшего образования Ордена Трудового Красного Знамени

«Московский технический университет связи и информатики»

Лабораторная работа №2

«Исследование на ЭВМ характеристик источника постоянного

напряжения»

ПОЖАЛУЙСТА ОЗНАКОМЬТЕСЬ с ТЕОРИЕЙ ПО ЛАБЕ ЗАХАРОВ ОЧЕНЬ ХОРОШИЙ ПРЕПОДАВАТЕЛЬ

НЕ ПОДВОДИТЕ МЕНЯ И НЕ РАЗАЧАРОВЫВАЙТЕ ЕГО

Выполнил студент учебной группы

Преподаватель:

Захаров Николай Анатольевич

Москва 202

  1. Цель работы

С помощью программы Micro-Cap получить внешние характеристики источников напряжения. Познакомится с зависимыми источниками.

  1. Формулы

E=2,4В – ЭДС источника;

R=320 Ом – внутреннее сопротивление источника;

Rн=0, 10, 20, 40, 80, 160, 320, 1280, 2560, 5000 Ом – сопротивление нагрузки;

I=E/(r+Rн) – ток в нагрузке от сопротивления Rн;

Uн=IRн=f(Rн) – падения напряжения на нагрузке от сопротивления нагрузки Rн;

Рист=ЕI=f(Rн) – мощность источника от сопротивления нагрузки Rн;

Pr=I2 r – мощность, выделяемая на внутреннем сопротивлении источника от сопротивления нагрузки Rн;

Pн=I 2 Rн=f(Rн) – мощность, выделяемая на нагрузке от сопротивления нагрузке Rн;

ŋ=100%(Pн/Pи)=f(Rн) – КПД цепи от сопротивления нагрузки Rн.

Таблица расчётов

По предварительному рассчету

Получено эксперементально

R н

О

м

I, мА

U н, В

Pист, Вт

Pr, Вт

Pн, Вт

ŋ, %

I, мА

Uн, В

Pист, Вт

Pr, Вт

Pн, Вт

ŋ, %

0

0,0075

0

0,018

0,0180

0

0

0,0075

0

0,018

0,018

0

0

10

0,0072

0,0722

0,0175

0,0169

0,0005

3,03

0,0073

0,0727

0,0175

0,0169

0,0005

3,03

20

0,0071

0,1412

0,0169

0,0159

0,001

5,885

0,0071

0,1412

0,0169

0,0159

0,001

5,882

40

0,0067

0,2667

0,016

0,0142

0,0018

11,09

0,0067

0,2667

0,016

0,0142

0,0018

11,11

80

0,006

0,48

0,0144

0,0115

0,0029

20

0,006

0,48

0,0144

0,0115

0,0029

20

160

0,005

0,8

0,012

0,008

0,004

30

0,005

0,8

0,012

0,008

0,004

30

320

0,0038

1,2

0,009

0,0045

0,0045

50

0,0037

1,2

0,009

0,0045

0,0045

50

1280

0,0015

1,92

0,0036

0,0007

0,0029

80

0,0015

1,92

0,0036

0,0007

0,0029

80

2560

0,0008

2,13

0,002

0,0002

0,0017

89,16

0,0008

2,133

0,002

0,0002

0,0017

88,89

5000

0,0005

2,2556

0,0011

0,0001

0,001

93,99

0,0005

2,256

0,0011

0,0001

0,001

93,99

Схема цепи:

График №1 зависимости тока от сопротивления нагрузки

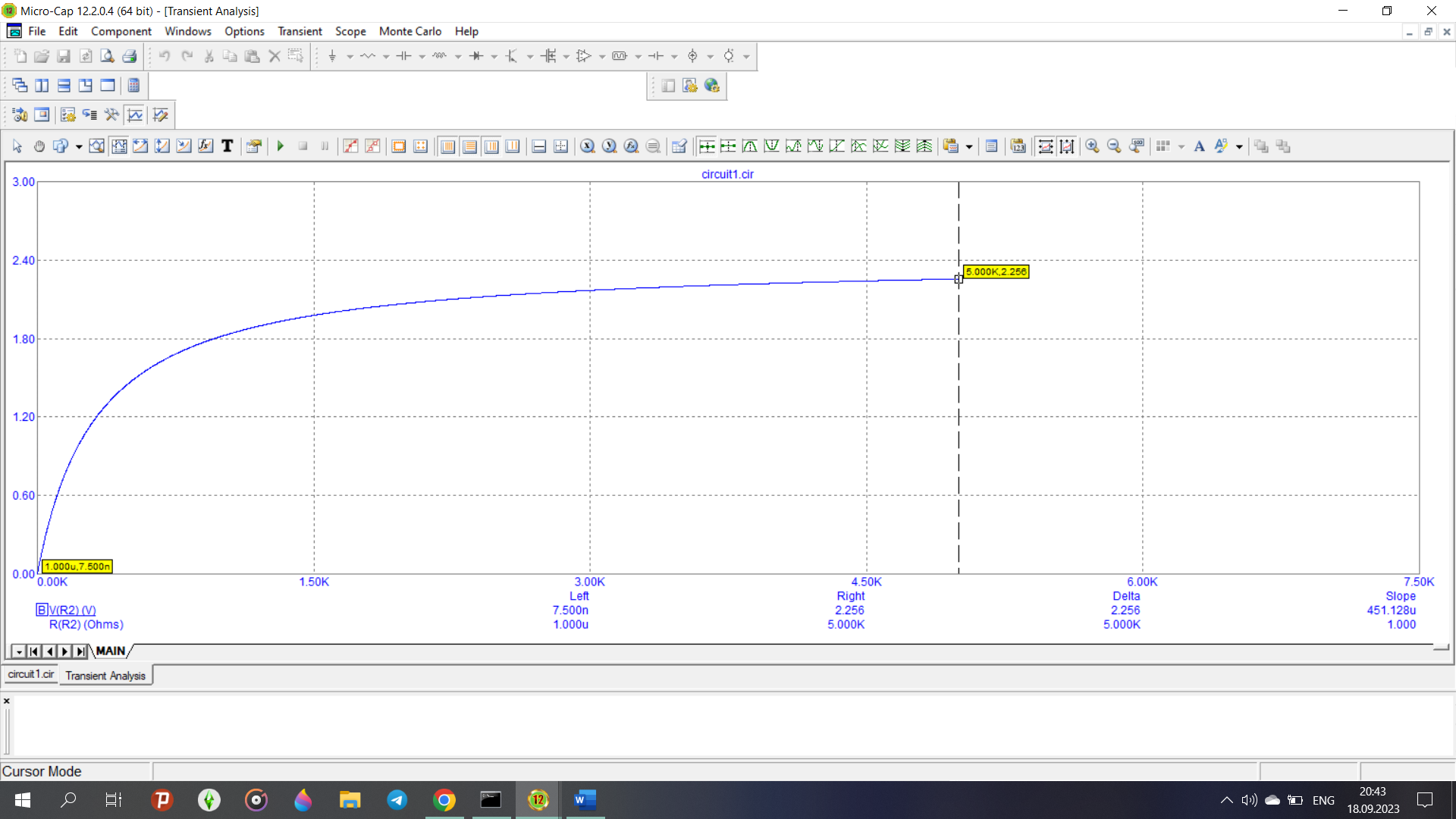

График №2 зависимости напряжения от сопротивления нагрузки

График №3 зависимости мощности источника от сопротивления

нагрузки

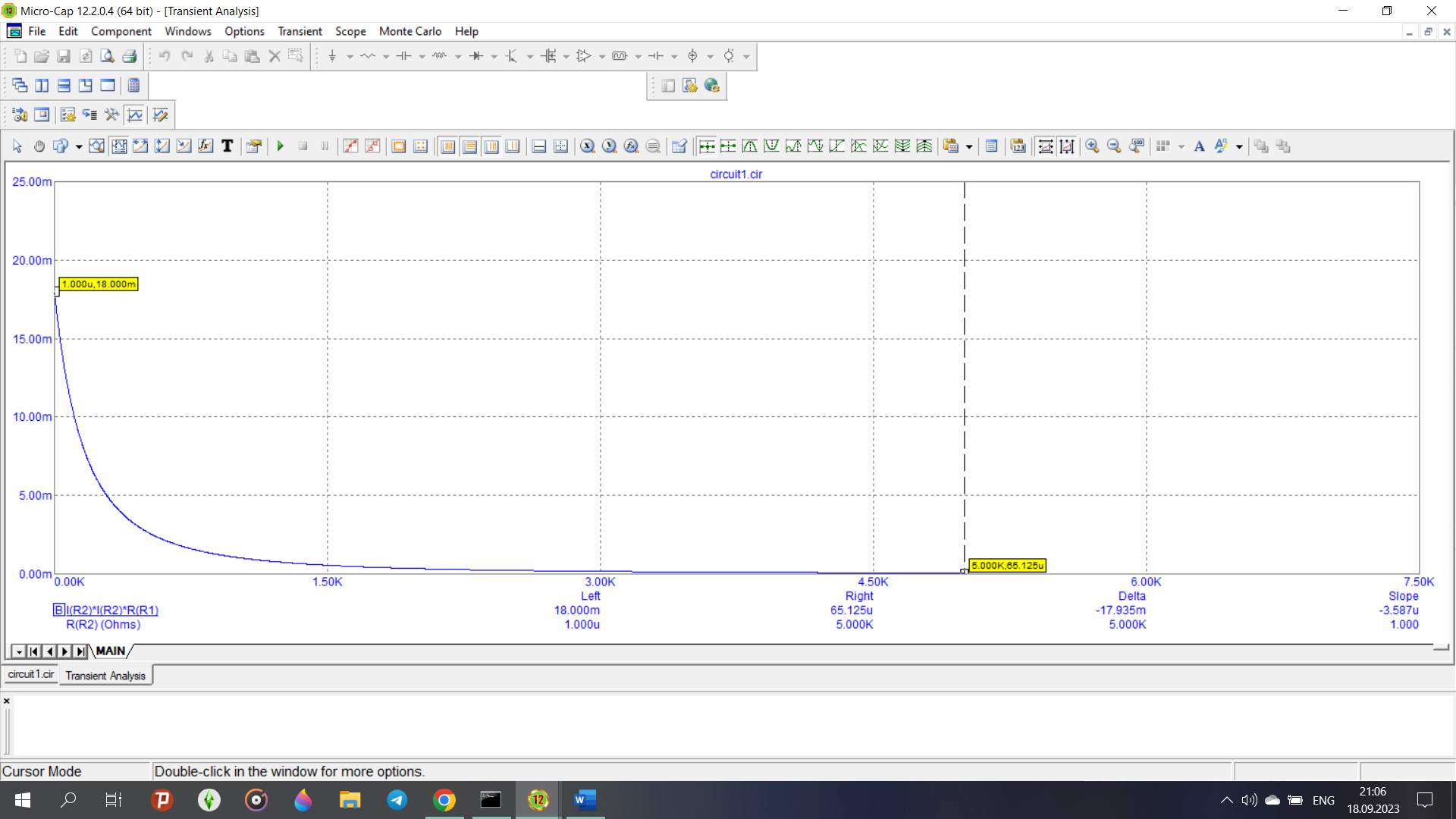

График №4 зависимости мощности, выделяемой на внутреннем сопротивлении источника от сопротивления нагрузки

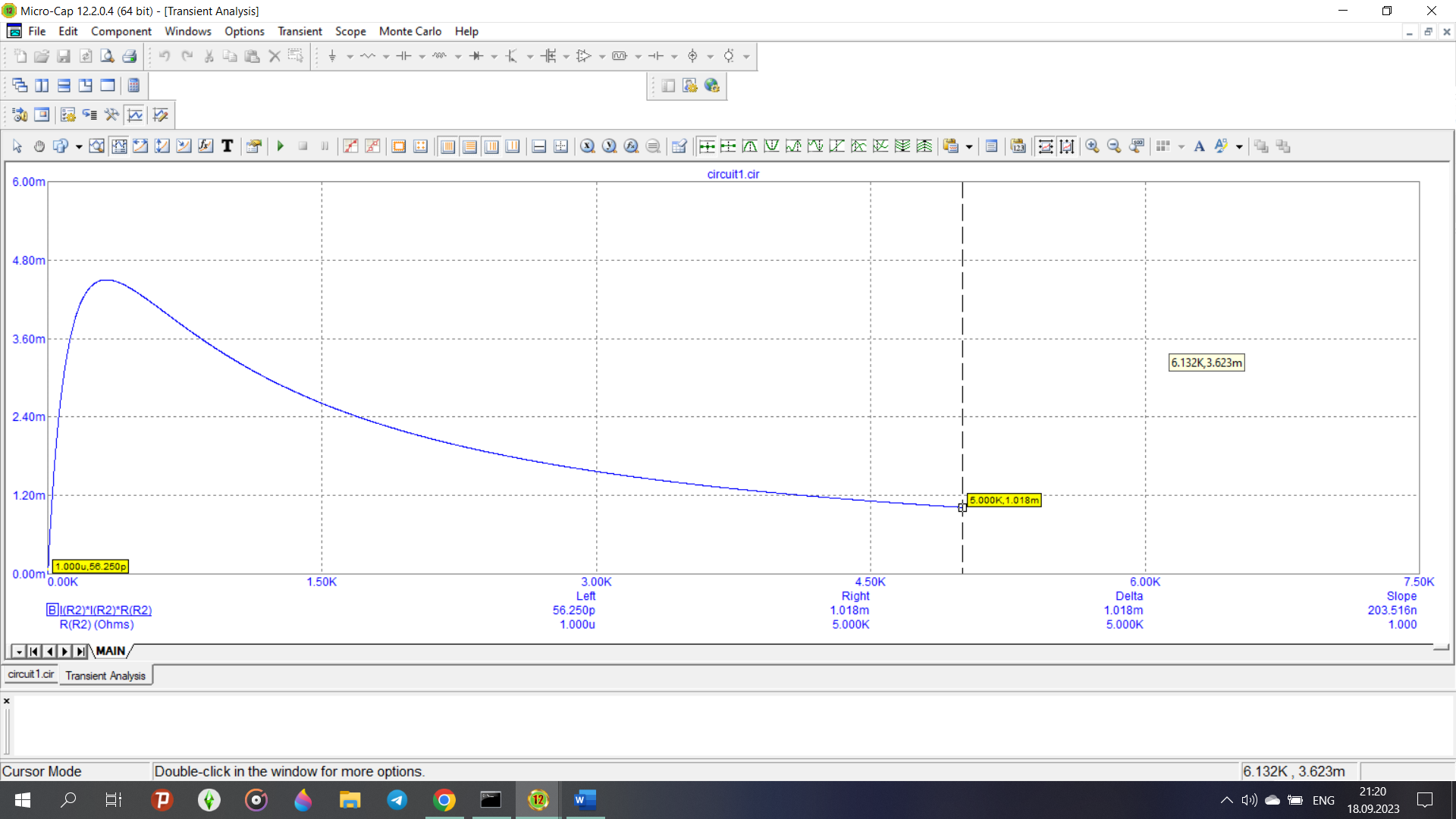

№5 зависимости мощности, выделяемой на нагрузке от

сопротивления нагрузки

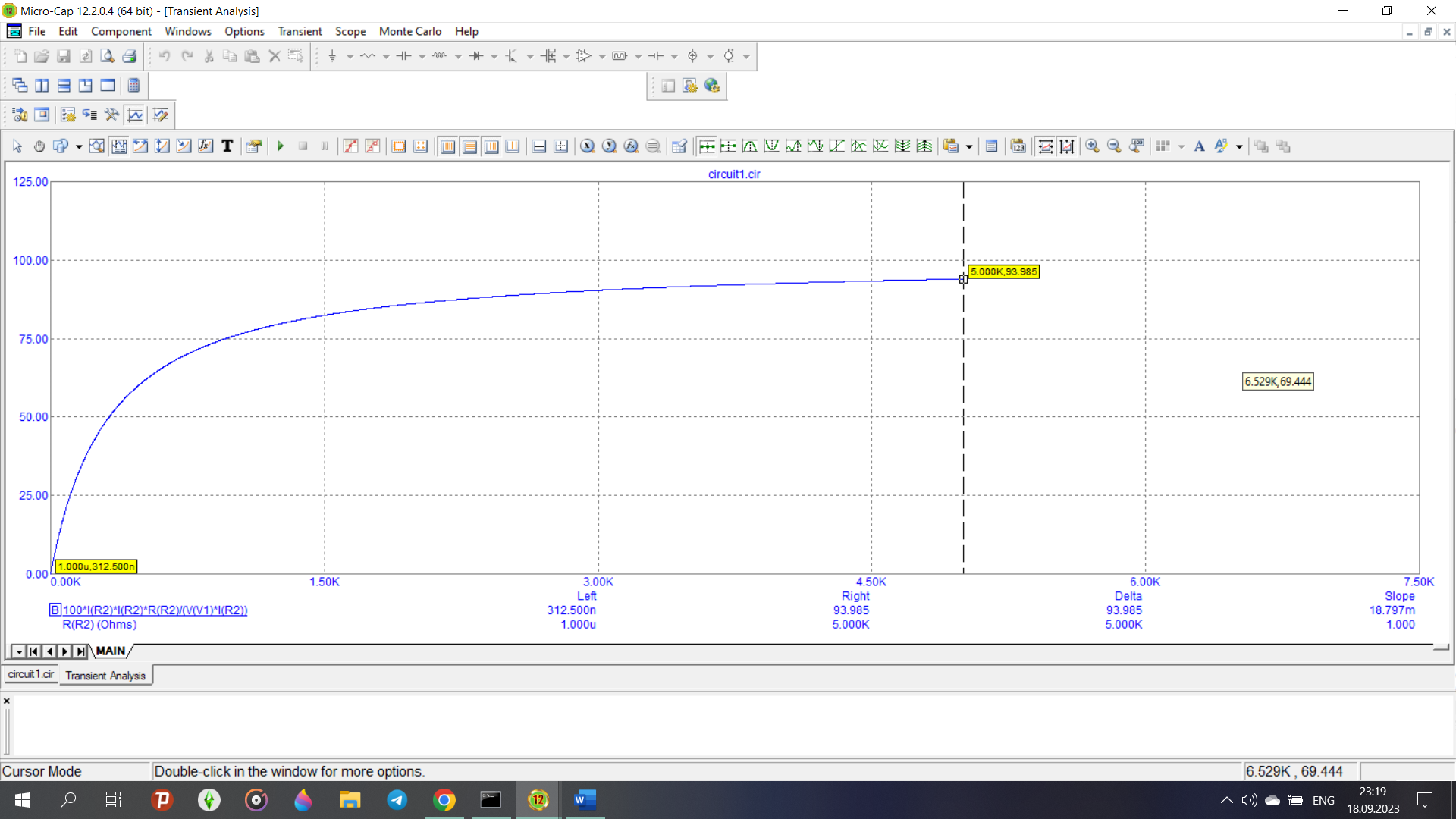

График №6 зависимости КПД цепи от сопротивления нагрузки

Схема исследуемой цепи с ИНУТ

По предварительному расчету

ЭВМ

Rн, Ом

γ, Ом

Im, A

Um, B

Um, B

100

3

2

6

6

200

3

2

6

6

200

3

3

9

9

Осциллограмма напряжения источника от управляющего тока

(R1=100 Ом, А = 2)

Осциллограмма напряжения источника от управляющего тока

(R1=200 Ом, А = 2)

Осциллограмма напряжения источника от управляющего напряжения (R1=200 Ом, А = 3)

Выводы:

Сопротивление нагрузки не влияет на амплитуду тока ИНУТ.

С увеличением амплитуды управляющего тока растёт и амплитуда тока ИНУТ.

КПД цепи растет с ростом сопротивления нагрузки.

Контрольные вопросы:

1. Источник ЭДС – независимый источник напряжения, обладающий двумя полюсами, напряжение на которых не зависит от сопротивления цепи, в которую он включен.

2. Режимы работы источника ЭДС: источник (ток и ЭДС сонаправлены) и потребитель (ток и ЭДС не сонаправлены).

3. Падение напряжения на нагрузке Uн при Rн = r равно I=E/(r+Rн), Uн=IRн,

Uн=(Е/(2*r))*r=E/2 половина ЭДС.

4. Мощность, выделяемая на внутреннем сопротивлении источника Pr

при Rн = r равна I=E/(r+Rн), Pr=I2 r, Pr=(E2 / 4*r2)*r=E2/4*r=(I*E)/2= P/2 – половина мощности источника.

5. КПД при Rн = r равняется 50%.
