Исследование модуля и фазы комплексного напряжения на конденсаторе rc-цепи
Построим график зависимости модуля и фазы комплексного напряжения на конденсаторе RС-цепи от частоты (рисунок 4).
При увеличении частоты значение модуля и фазы комплексного напряжения уменьшается.
Рисунок 4 - График зависимости модуля и фазы комплексного напряжения на конденсаторе RС-цепи от частоты
Исследование модуля и фазы комплексного сопротивления L-цепи
L – цепь
Построим график зависимости модуля и фазы комплексного сопротивления катушки L-цепи от частоты (рисунок 5).
При увеличении частоты значение модуля комплексного сопротивления увеличивается, а его фаза не изменяется.

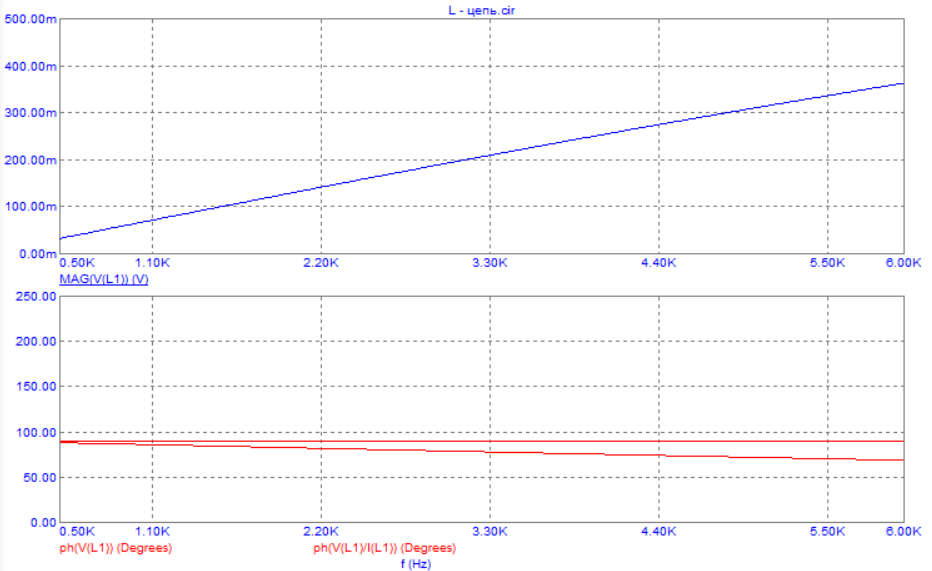

Рисунок 5 - График зависимости модуля и фазы комплексного сопротивления катушки L-цепи от частоты
Векторная диаграмма напряжения для L-цепи
Исследование модуля и фазы комплексного сопротивления RL-цепи

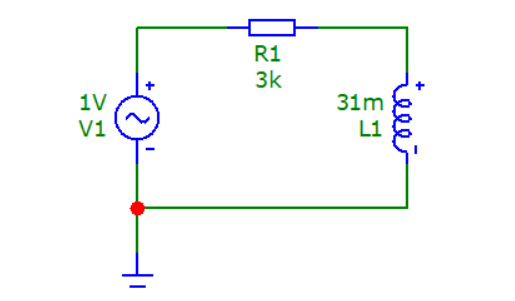

RL – цепь
Построим график зависимости модуля и фазы комплексного сопротивления RL-цепи от частоты (рисунок 6).
При увеличении частоты модуль и фаза комплексного сопротивления RL-цепи увеличиваются.

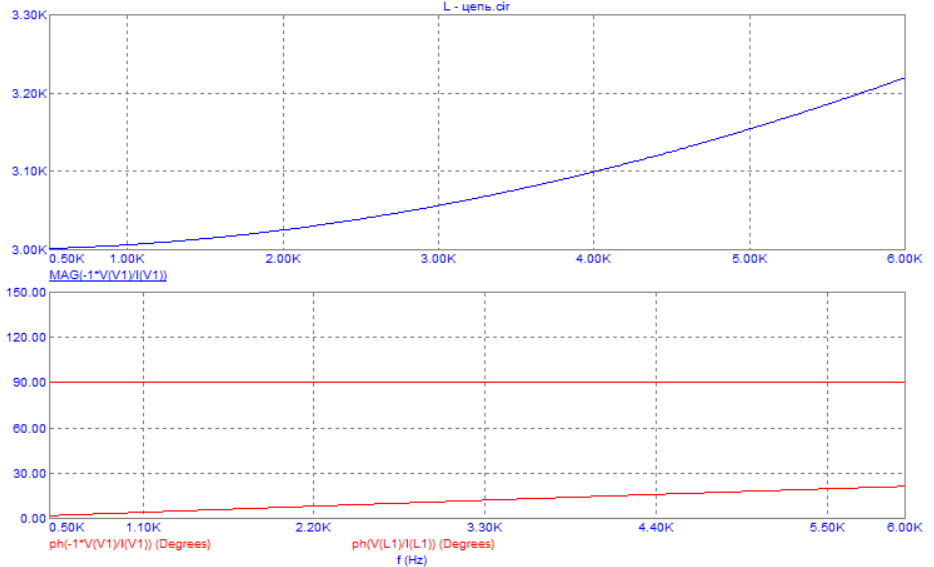

Рисунок 6 - График зависимости модуля и фазы комплексного сопротивления RL-цепи от частоты

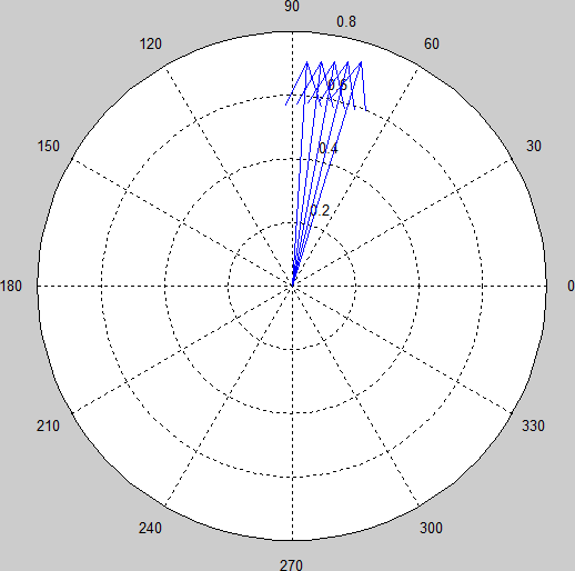

Рисунок 15 - Векторная диаграмма модуля сопротивления RL - цепи относительно фазы
Исследование модуля и фазы комплексного напряжения на катушке rl-цепи
Построим график зависимости модуля и фазы комплексного напряжения на катушке RL-цепи от частоты.
При увеличении частоты значение модуля комплексного напряжения увеличивается, а его фаза уменьшается.
Рисунок 7 – График зависимости модуля и фазы комплексного напряжения на катушке RL-цепи от частоты
Рисунок 17 - Векторная диаграмма выходного напряжения RL - цепи относительно фазы
Вопросы для самопроверки
Какая частота называется граничной для RL – цепи?
Ответ:
Частота, на которой действительная и мнимая часть комплексного входного сопротивления равны, называется граничной.
Каково значение модуля входного сопротивления RL – цепи на граничной частоте?
Ответ:
|Zвх|=R√2
Каково значение аргумента входного сопротивления RL – цепи на граничной частоте?
Ответ:
arg(Z)=44.98o
К чему стремится модуль тока RL – цепи при увеличении частоты?
Ответ:
=U
С ростом частоты входное сопротивление цепи RL возрастает, а модуль тока уменьшается. И стремится к нулю.
Чему равен модуль входного сопротивления RL – цепи при частоте равной нулю?
Ответ:
Модуль входного сопротивления RL-цепи при частоте равной нулю равен сопротивлению на резисторах
Какая частота называется граничной для RC-цепи?
Ответ:
Граничной называется частота, при которой модуль реактивного сопротивления равен резистивному сопротивлению
Чему равен модуль входного сопротивления нагруженной RC-цепи при частоте, равной нулю?
Ответ:
Модуль входного сопротивления нагруженной RC-цепи при частоте равной нулю стремится к бесконечности.
