3.2 Технология проведения грп

3.2.1 Обычные грп

Во время обычных ГРП ньютоновскими жидкостями или жидкостями со слабо выраженными неньютоновскими свойствами развиваются глубокие (50-100 м) трещины небольшой высоты (до 10 м) и ширины (до 5 мм) в глубь продуктивного пласта. Трещины ГРП закрепляют кварцевым песком с невысокими концентрациями. Во время ГРП редко увеличивается давление на устье скважины вследствие «самовольного мостообразования» и выпадения песка в трещине, что предопределяет прекращение процесса. Поскольку концентрация песка в жидкости небольшая, то на забое скважины создается песчаная пробка небольшой высоты.

Схема обвязки спецтехники во время обычных ГРП изображена на рисунке 3.2.1. Для проведения обычных ГРП в скважину 1 на НКТ спускают пакер, который делит ее ствол на две части и защищает верхнюю часть эксплуатационной колонны от высокого давления. Устье скважины обвязывают арматурой, например 2АУ-700, на рабочее давление до 70 МПа. Все насосные агрегаты 2 для нагнетания жидкостей, например восемь АЧФ-1050 (4АН-700), обвязывают с арматурами 2АУ-700 через блок манифольда 4 (1БМ-700). Жидкости для ГРП транспортируют автоцистернами объемом по 20 м³, или сливают в стационарные резервуары 7 объемом по 50 м³ общим объемом 100-300,м³. Вспомогательные насосные агрегаты 3 (УНБ 160×40) закачивают жидкость в пескосмеситель 5 (УСП-50), из которого центробежным насосом сначала только жидкость, а потом жидкость с песком, направляется на выход насосных агрегатов 2 для нагнетания в скважину. Параметры ГРП контролируются со станции 6.

Перед проведением ГРП из скважины поднимают НКТ и другое глубинное оборудование (насосное, газлифтное), шаблонируют эксплуатационную колонну, спускают пакер на НКТ и спрессовывают их. Процесс ГРП начинается путем проверки приемистости скважины из расчета наименьшего расхода жидкости разрыва, который постепенно увеличивают, например от 250, 500 и 900 м³/сут до значения, при котором обеспечивается закрепление трещин (2000-3000 м³/сут). Далее нагнетают жидкость-песконоситель, преимущественно с концентрацией песка С_п = 20÷100 кг/м³, которая зависит от вязкости жидкости. В завершение процесса необходимо вытеснить смесь жидкости с песком из скважины в пласт продавочной жидкостью и закрыть НКТ, пока давление на устье скважины не снизится до атмосферного. После этого поднимают НКТ с пакером и спускают глубинное оборудование для эксплуатации скважины. Для проведения обычных ГРП необходимо подготовить закрепляющий агент (кварцевый песок) в количестве Q = 5÷15 т фракции 0,6-1,2 мм, жидкость разрыва пласта (V= 20÷40 м³), жидкость-песконоситель (V_п = 100÷300 м³), жидкость для продавливания в пласт (V_пр) песконосителя в объеме той части полости скважины, по которой нагнетают жидкости. Небольшую часть жидкости-песконосителя без закрепителя, который нагнетается после жидкости разрыва для предыдущего раскрытия трещин, называют буферной жидкостью. Жидкость разрыва пласта должна быть совместимой с пластовыми флюидами, не уменьшать проницаемости породы, не гореть, быть доступной, недорогой, поэтому в ее качестве часто используют водные растворы ПАВ. Жидкость-песконоситель должна быть также совместимой с пластовыми флюидами, иметь свойство удерживать песок, плохо фильтроваться сквозь поверхность трещин, не гореть, быть дешевой. Для обычных ГРП применяют водные растворы со смесью 0,1-0,3 % ПАВ и полимеров (ПАА, КМЦ, ССБ).

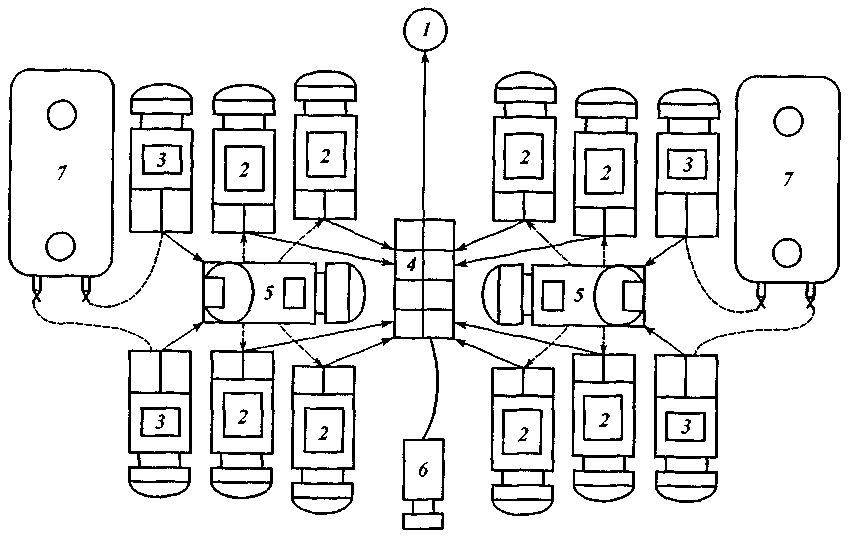

Рис. 3.2.1 - Типичная схема обвязки спецтехники для проведения обычного ГРП
